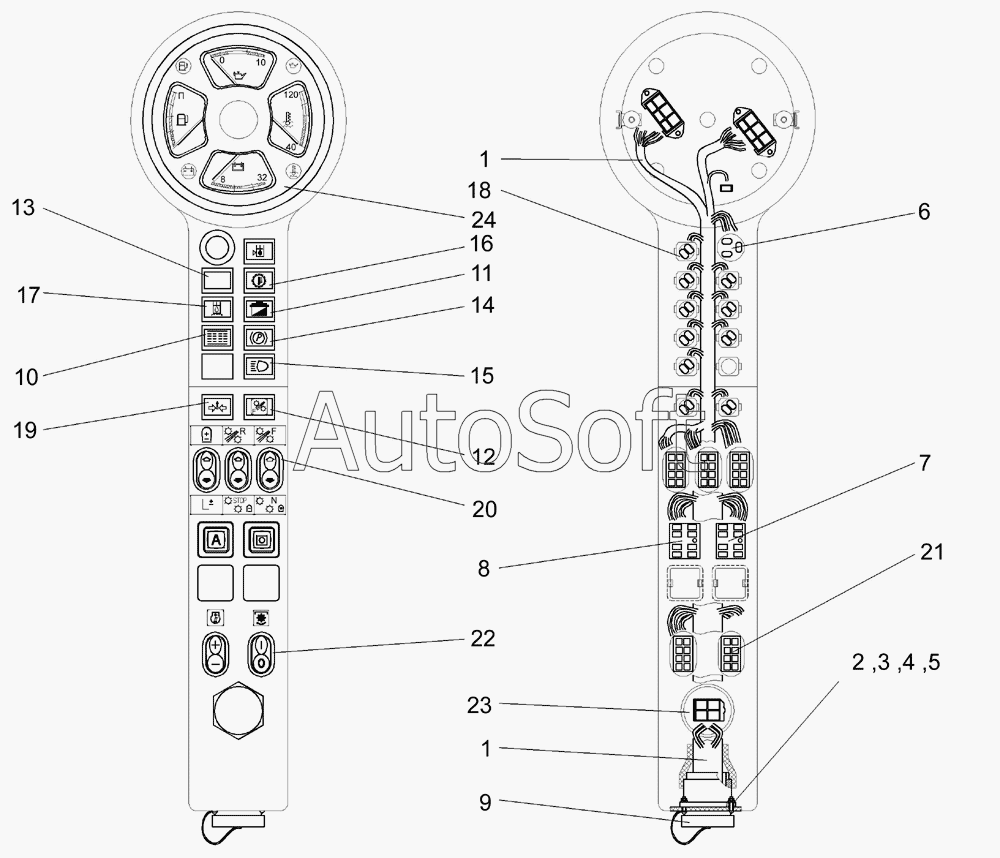

Каталог запасных частей к технике: Гомсельмаш КСК-600 (2007). Электрооборудование пульта контроля КГС 0122000
12
24
23
22
21
20
19
18
17
16
15
14
13
КГС 0122000
11
10
9
8
7
6
5
4
3
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КГС 0122000 | К***0 | Пульт контроля | |
| 1 | К***0 | Жгут пульта контроля | |
| 2 | В***3 | Винт В.М3-6eХ20-17473 | |
| 3 | Г***7 | Гайка М3-6G.-5927 | |
| 4 | Ш***2 | Шайба 3 65Г-6402 | |
| 5 | Ш***1 | Шайба С.4.01-11371 | |
| 6 | В***1 | Выключатель 2822.3710-01 | |
| 7 | В***й | Выключатель 3037-02.зеленый | |
| 8 | В***9 | Выключатель 3037-10.69 | |
| 9 | К***1 | Крышка 0-0207446-1 | |
| 10 | Л***0 | Лампа контрольная 2212.3803-20 | |
| 11 | Л***4 | Лампа контрольная 2212.3803-24 | |
| 12 | Л***2 | Лампа контрольная 2212.3803-32 | |
| 13 | Л***6 | Лампа контрольная 2212.3803-46 | |
| 14 | Л***5 | Лампа контрольная 24.3803-05 | |
| 15 | Л***8 | Лампа контрольная 24.3803-28 | |
| 16 | Л***7 | Лампа контрольная 24.3803-97 | |
| 17 | Л***2 | Лампа контрольная 24.3803-122 | |
| 18 | Л***6 | Лампа контрольная 24.3803-126 | |
| 19 | Л***6 | Лампа контрольная 24.3803-196 | |
| 20 | П***4 | Переключатель 92.3709-04 | |
| 21 | П***8 | Переключатель 92.3709-04.108 | |
| 22 | П***9 | Переключатель 92.3709-04.109 | |
| 23 | С***1 | Сигнализатор СА-1 | |
| 24 | П***0 | Прибор КД 8000 |
