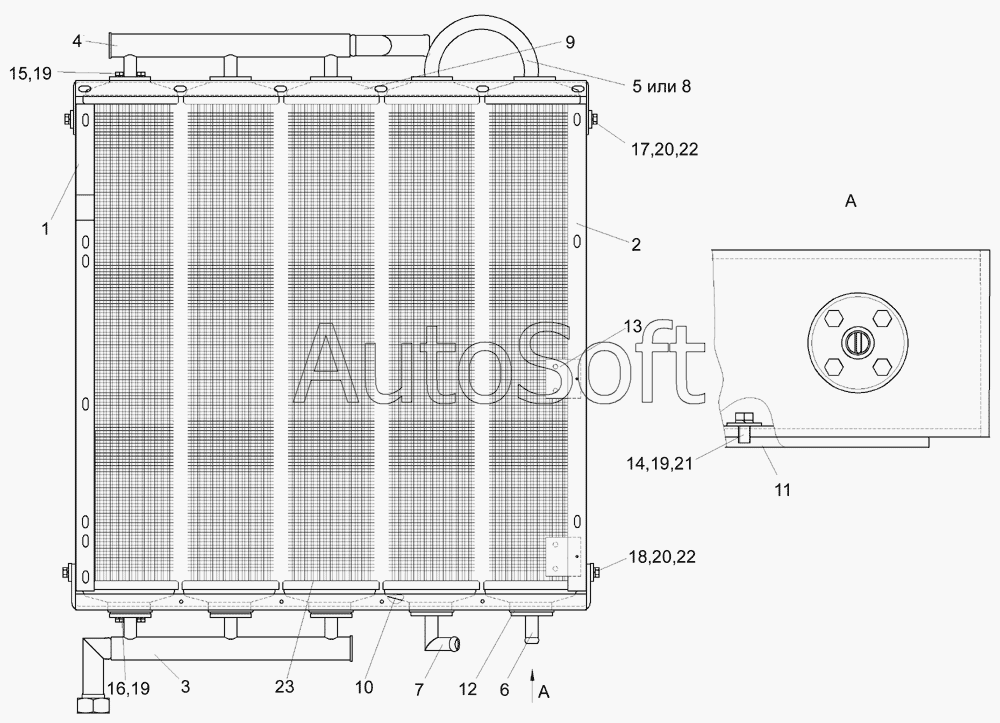

Каталог запасных частей к технике: Гомсельмаш КСК-600 (2007). Радиатор масляный КГС 0116020
12
23
22
22
21
20
20
19
19
19
18
17
16
15
14
13
КГС 0116020
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КГС 0116020 | К***0 | Радиатор масляный | |
| 1 | К***0 | Подвеска | |
| 2 | К***0 | Подвеска | |
| 3 | К***0 | Коллектор нижний | |
| 4 | К***0 | Коллектор верхний | |
| 5 | К***0 | Перемычка | |
| 6 | К***0 | Фланец | |
| 7 | К***0 | Фланец | |
| 8 | К***Б | Перемычка | |
| 9 | К***2 | Планка несущая | |
| 10 | К***3 | Основание | |
| 11 | К***5 | Уголок | |
| 12 | К***2 | Прокладка | |
| 13 | А***2 | Прокладка | |
| 14 | Б***6 | Болт М8-6eХ16-7796 | |
| 15 | Б***6 | Болт М8-6eХ20-7796 | |
| 16 | Б***6 | Болт М8-6eХ30-7796 | |
| 17 | Б***6 | Болт М10-6eХ20-7796 | |
| 18 | Б***6 | Болт М10-6eХ25-7796 | |
| 19 | Ш***2 | Шайба 8 65Г- 6402 | |
| 20 | Ш***2 | Шайба 10 65Г- 6402 | |
| 21 | Ш***1 | Шайба С.8.01-11371 | |
| 22 | Ш***1 | Шайба С.10.01-11371 | |
| 23 | С***0 | Секция радиатора 250У.08.010 |
