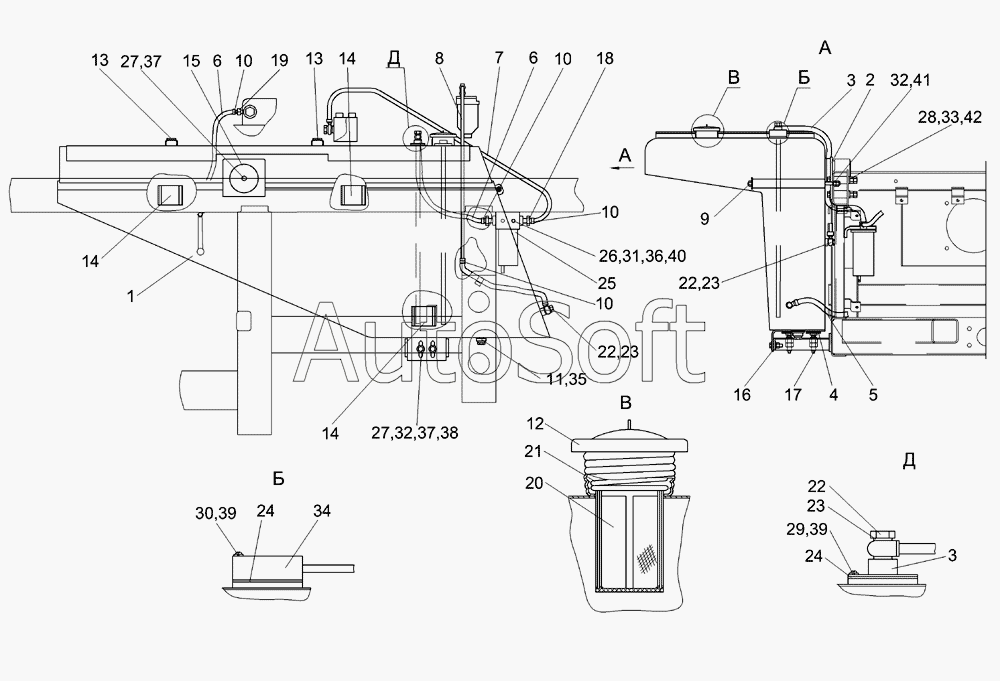

Каталог запасных частей к технике: Гомсельмаш КСК-600 (2007). Установка топливного оборудования КГС 0123000
32
32
22
22
22
23
23
23
24
24
25
26
27
27
28
29
30
31
21
33
34
35
36
37
37
38
39
39
40
41
42
11
1
2
3
3
4
5
6
6
7
8
9
10
10
10
10
КГС 0123000
12
13
13
14
14
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КГС 0123000 | К***0 | Установка топливного оборудования | |
| 1 | К***0 | Бак топливный | |
| 2 | К***0 | Опора | |
| 3 | К***0 | Труба | |
| 4 | К***0 | Шайба | |
| 5 | К***0 | Топливопровод | |
| 6 | К***1 | Топливопровод | |
| 7 | К***2 | Топливопровод | |
| 8 | К***0 | Топливопровод | |
| 9 | К***0 | Шпилька | |
| 10 | А***0 | Хомут стяжной | |
| 11 | К***0 | Клапан сливной | |
| 12 | К***0 | Крышка | |
| 13 | К***2 | Прокладка | |
| 14 | К***1 | Прокладка | |
| 15 | К***5 | Диск | |
| 16 | К***6 | Пластина регулировочная | |
| 17 | К***3 | Упор | |
| 18 | К***А | Штуцер | |
| 19 | К***9 | Штуцер | |
| 20 | К***2 | Фильтр | |
| 21 | К***4 | Пружина | |
| 22 | К***А | Болт специальный | |
| 23 | У***1 | Шайба | |
| 24 | 2***6 | Прокладка | |
| 25 | 2***0 | Фильтр грубой очистки топлива | |
| 26 | Б***6 | Болт М8-6ех30-7796 | |
| 27 | Б***6 | Болт М12-6ех45-7796 | |
| 28 | Б***6 | Болт М16-6ех110-7796 | |
| 29 | В***3 | Винт В.М5-6ех18-17473 | |
| 30 | В***3 | Винт В.М5-6ех35-17473 | |
| 31 | Г***5 | Гайка М8-6G-5915 | |
| 32 | Г***5 | Гайка М12-6G-5915 | |
| 33 | Г***5 | Гайка М16-6G-5915 | |
| 34 | Д***0 | Датчик объема топлива ДОТ-750 | |
| 35 | П***8 | Прокладка 30 АДО-23358 | |
| 36 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 37 | Ш***2 | Шайба 12Т 65Г-6402 | |
| 38 | Ш***8 | Шайба А.12.01-6958 | |
| 39 | Ш***1 | Шайба С.5.01-11371 | |
| 40 | Ш***1 | Шайба С.8.01-11371 | |
| 41 | Ш***1 | Шайба С.12.01-11371 | |
| 42 | Ш***1 | Шайба С.16.01-11371 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
