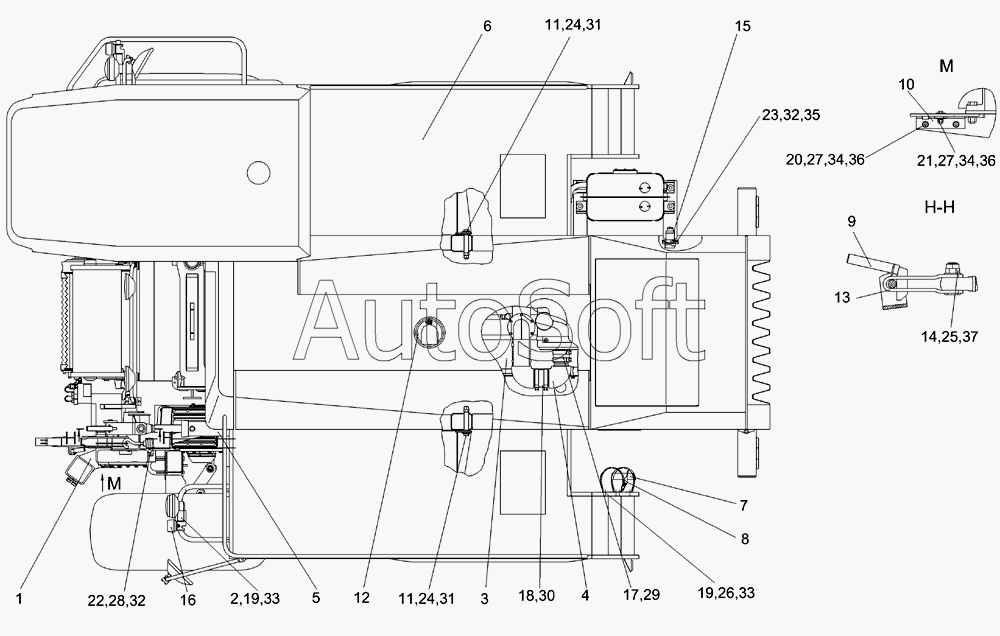

Каталог запасных частей к технике: Гомсельмаш КСК-600 (2007). Измельчитель самоходный КГС 0100000 (вид сверху)
29
20
21
22
23
24
24
25
26
27
27
28
19
19
30
31
31
32
32
33
33
34
34
35
36
36
37
10
1
2
3
4
5
6
7
8
9
КГС 0100000
11
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КГС 0100000 | К***0 | Измельчитель самоходный | |
| 1 | К***0 | Опора | |
| 2 | К***1 | Опора | |
| 3 | К***0 | Установка дизеля ЯМЗ-238АК-1-10 | |
| 4 | К***0 | Коллектор | |
| 5 | К***0 | Гидросистема рабочих органов и рулевого управления | |
| 6 | К***0 | Площадка входа | |
| 7 | К***0 | Обод | |
| 8 | К***0 | Хомут | |
| 9 | К***0 | Фиксатор | |
| 10 | К***4 | Уголок | |
| 11 | К***4 | Шайба | |
| 12 | К***5 | Крышка | |
| 13 | К***А | Скоба | |
| 14 | К***А | Палец | |
| 15 | 1***7 | Выключатель | |
| 16 | 3***2 | Фонарь передний многофункциональный | |
| 17 | P***2 | Хомут (фирма “Donaldson”, Дания) | |
| 18 | G***2 | Хомут (фирма “Norma”, Германия) | |
| 19 | Б***6 | Болт М8-6ех16-7796 | |
| 20 | Б***6 | Болт М10-6ех30-7796 | |
| 21 | Б***6 | Болт М10-6ех35-7796 | |
| 22 | Б***6 | Болт М16-6ех50-7796 | |
| 23 | Б***8 | Болт М6-6ех16-7798 | |
| 24 | Б***8 | Болт М20-6ех180-7798 | |
| 25 | Г***6 | Гайка М30х2-6G-2526 | |
| 26 | Г***5 | Гайка М8-6G-5915 | |
| 27 | Г***5 | Гайка М16-6G-5915 | |
| 28 | Г***5 | Гайка М16-6G-5915 | |
| 29 | Р***) | Рукав 90х104-0,29-10362 (L=80+3 мм) | |
| 30 | Р***) | Рукав 100х114-0,29-10362 (L=90+3 мм) | |
| 31 | Г***5 | Гайка М20-6G-5915 | |
| 32 | Ш***2 | Шайба 6Т 65Г-6402 | |
| 33 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 34 | Ш***2 | Шайба 10Т 65Г-6402 | |
| 35 | Ш***1 | Шайба С.6.01-11371 | |
| 36 | Ш***1 | Шайба С.10.01-11371 | |
| 37 | Ш***1 | Шайба С.30.01-11371 |
