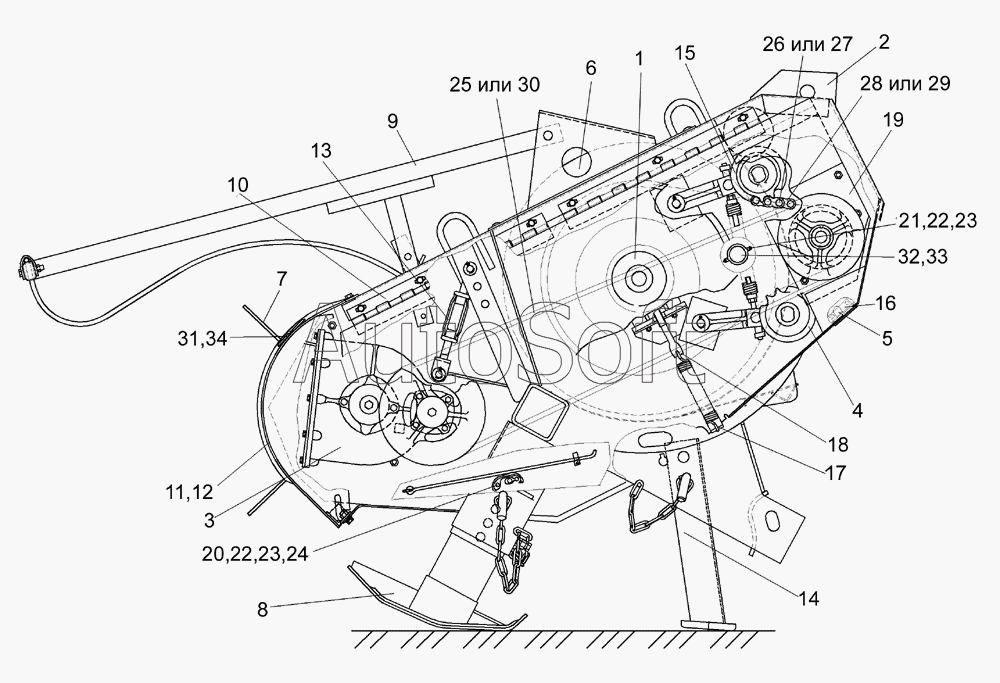

Каталог запасных частей к технике: Гомсельмаш КСК-600 (2007). Подборщик КГС 0900000
26
18
19
20
21
22
22
23
23
24
25
17
27
28
29
30
31
32
33
34
9
1
2
3
4
5
6
7
8
КГС 0900000
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КГС 0900000 | К***0 | Подборщик | |
| 1 | К***0 | Муфта фрикционная | |
| 2 | К***0 | Рама | |
| 3 | К***0 | Редуктор | |
| 4 | К***0 | Звездочка натяжная | |
| 5 | К***0 | Замок | |
| 6 | К***0 | Шнек | |
| 7 | К***0 | Устройство подбирающее | |
| 8 | К***0 | Башмак | |
| 9 | К***0 | Устройство прижимное | |
| 10 | К***0 | Щиток | |
| 11 | К***0 | Скат правый | |
| 12 | К***0 | Скат левый | |
| 13 | К***А | Стяжка в сборе | |
| 14 | К***1 | Стойка | |
| 15 | К***0 | Ролик натяжной | |
| 16 | К***5 | Рукоятка | |
| 17 | К***А | Пружина | |
| 18 | К***Б | Тяга | |
| 19 | К***Б | Пластина | |
| 20 | Б***2 | Болт М6-6eХ20-7802 | |
| 21 | В***3 | Винт В.М6-6eХ12-17473 | |
| 22 | Г***5 | Гайка М6-6G-5915 | |
| 23 | Ш***2 | Шайба 6Т 65Г-6402 | |
| 24 | Ш***1 | Шайба С.6.01-11371 | |
| 25 | Р***1 | Ремень С(В)-2500 I ПСх-1284.1 | |
| 26 | D***6 | Звено соединительное к цепи шагом 25,4 мм. V-Glied Verbindugsglied mit Splint 16 B-1T Typ S OOZA DIN 8187/ISO 60 | |
| 27 | C***1 | Звено C-16 B-1 с шплинтом ISO 606 | |
| 28 | D***T | Цепь шагом 25,4 мм, открытая, Din-Einfach-Rollenketten, offen DIN 8187/ISO 60616 B-1T OOZA L=1752.6 мм (69 зв) | |
| 29 | Ц***6 | Цепь 16 B-1 ISO 606 L=1752.60 мм (69 зв.) | |
| 30 | Р***» | Ремень HC 2500 фирма «Stomil» | |
| 31 | Ф***1 | Световозвращатель ФП 315-01 | |
| 32 | Ф***1 | Световозвращатель ФП 316-01 | |
| 33 | 3***1 | Световозвращатель | |
| 34 | 3***1 | Световозвращатель 3222.3731 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
