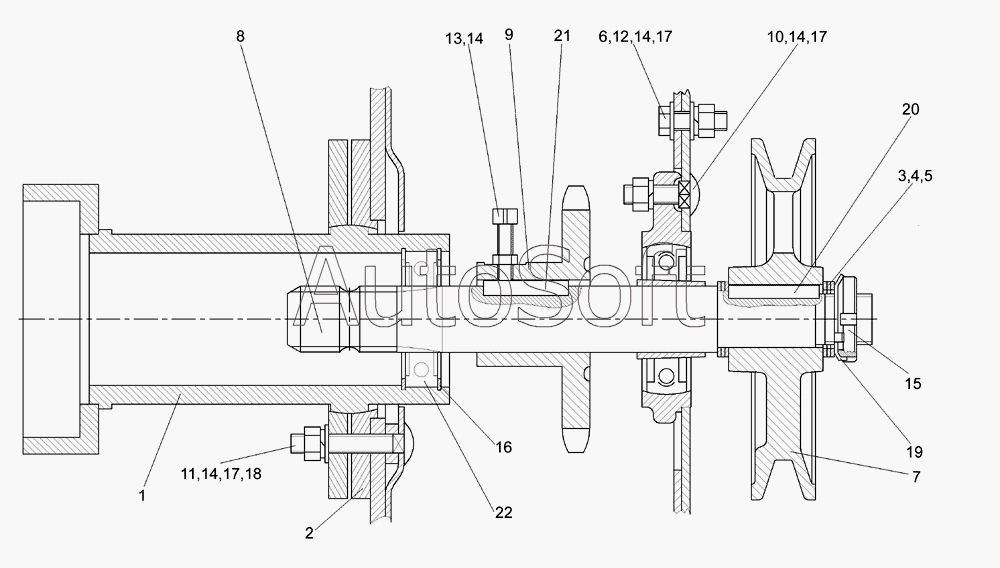

Каталог запасных частей к технике: Гомсельмаш КСК-600 (2007). Подборщик (шкив КИС 0905101В и вал КИС 0905601Г-02)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
14
14
15
16
17
17
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***0 | Корпус | |
| 2 | К***5 | Корпус | |
| 3 | К***Б | Шайба | |
| 4 | К***1 | Шайба | |
| 5 | К***2 | Шайба | |
| 6 | К***1 | Шайба | |
| 7 | К***В | Шкив диаметр 180 | |
| 8 | К***2 | Вал | |
| 9 | П***7 | Звездочка | |
| 10 | Б***2 | Болт М10-6eХ35-7802 | |
| 11 | Б***2 | Болт М10-6eХ60-7802 | |
| 12 | Б***6 | Болт М10-6eХ30-7796 | |
| 13 | В***5 | Винт В.М10-6eХ30-1485 | |
| 14 | Г***5 | Гайка М10-6G-5915 | |
| 15 | Г***1 | Гайка М27Х1,5-11871 | |
| 16 | К***6 | Кольцо В72 ГОСТ 13943-86 | |
| 17 | Ш***2 | Шайба 10Т 65Г-6402 | |
| 18 | Ш***1 | Шайба С.10.01-11371 | |
| 19 | Ш***2 | Шайба Н 27.01-11872 | |
| 20 | Ш***0 | Шпонка 8Х7Х40-23360 | |
| 21 | Ш***0 | Шпонка 10Х8Х45-23360 | |
| 22 | П***2 | Подшипник 180207С17-8882 |
