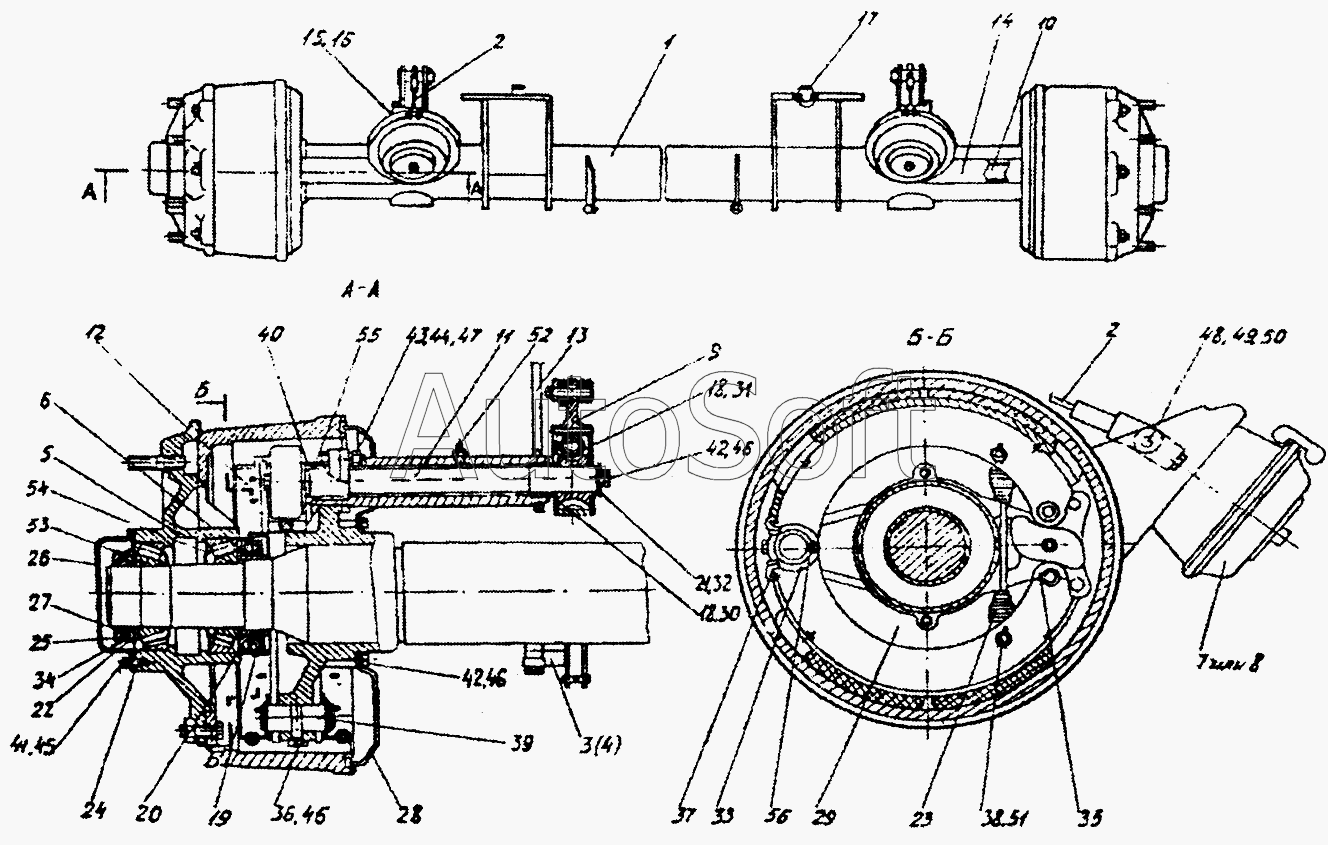

Каталог запасных частей к технике: Гомсельмаш КЗР-10 (2007). Ось (КЗР0201300Б)
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
22
23
23
24
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
42
43
44
45
45
46
46
47
48
49
50
51
52
53
54
55
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗР0201300Б | К***Б | Ось | |
| 1 | К***Б | Балка оси | |
| 2 | К***0 | Трос | |
| 3 | К***0 | Вал с рычагами | |
| 4 | К***1 | Вал с рычагами | |
| 5 | Н***0 | Ступица с барабаном | |
| 6 | 5***2 | Сальник ступицы колеса | |
| 7 | 1***0 | Камера тормозная | |
| 8 | 1***0 | Камера тормозная | |
| 9 | 1***0 | Рычаг регулировочный | |
| 10 | 7***0 | Кулак | |
| 11 | 7***1 | Кулак | |
| 12 | Н***0 | Колодка с накладкой | |
| 13 | Н***0 | Кронштейн с втулками | |
| 14 | Н***0 | Кронштейн с втулками | |
| 15 | К***4 | Корпус | |
| 16 | К***5 | Крышка | |
| 17 | К***Б | Штифт | |
| 18 | К***1 | Прокладка | |
| 19 | К***Б | Кольцо | |
| 20 | 8***5 | Кольцо предохранительное | |
| 21 | 8***5 | Шайба регулировочного рычага | |
| 22 | 1***4 | Гайка | |
| 22 | Н***0 | Гайка | |
| 23 | 5***4 | Пружина | |
| 23 | Н***0 | Пружина | |
| 24 | 7***7 | Прокладка | |
| 24 | Н***5 | Прокладка | |
| 25 | 1***2 | Гайка | |
| 25 | Н***5 | Гайка | |
| 26 | Н***6 | Крышка | |
| 27 | Н***7 | Шайба | |
| 28 | Н***8 | Щит | |
| 29 | Н***1 | Щит | |
| 30 | Н***9 | Прокладка | |
| 31 | Н***1 | Прокладка | |
| 32 | Н***1 | Шайба | |
| 33 | Н***1 | Шайба | |
| 34 | Н***3 | Шайба | |
| 35 | Н***2 | Ролик | |
| 36 | Н***5 | Болт стопорный | |
| 37 | Н***6 | Пружина | |
| 38 | Н***7 | Палец | |
| 39 | Н***8 | Ось колодки | |
| 40 | Н***3 | Втулка распорная | |
| 41 | [***] | Болт М8-6gх20-7796 | |
| 42 | [***] | Болт М10-6gх20-7796 | |
| 43 | [***] | Болт М14-6gх45-7796 | |
| 44 | [***] | Гайка М14-6g-5927 | |
| 45 | [***] | Шайба 8.65Г-6402 | |
| 46 | [***] | Шайба 10.65Г-6402 | |
| 47 | [***] | Шайба 14.65Г-6402 | |
| 48 | [***] | Шайба С12.01-11371 | |
| 49 | [***] | Ось 6-12B12х55-9650 | |
| 50 | [***] | Шплинт 3,2х20-397 | |
| 51 | [***] | Шплинт 4,0х22-397 | |
| 52 | [***] | Масленка 1.3-19853 | |
| 53 | [***] | Подшипник 7515А-27365 | |
| 54 | [***] | Подшипник 7516А-27365 | |
| 55 | [***] | Кольцо 038-046-46-2-2-18829/9833 | |
| 56 | [***] | Кольцо В32-13940 |
