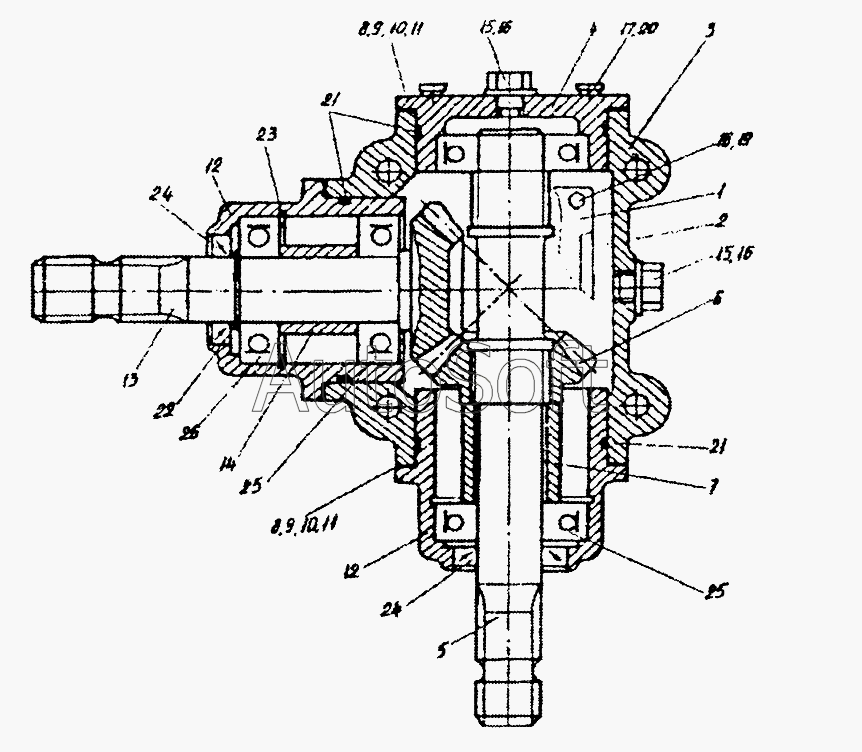

Каталог запасных частей к технике: Гомсельмаш КЗР-10 (2007). Конический редуктор (КЗР0106310В-01)
15
15
26
25
25
25
25
24
24
24
24
23
22
21
21
21
21
20
19
18
17
16
16
1
14
13
12
12
12
12
11
11
10
10
9
9
8
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗР0106320Б | К***Б | Стакан | |
| 1 | К***Б | Крышка | |
| 2 | К***Б | Прокладка | |
| 3 | К***Б | Корпус | |
| 4 | К***Б | Стакан | |
| 5 | К***В | Вал | |
| 6 | К***Б | Шестерня | |
| 7 | К***Б | Втулка | |
| 8 | К***1 | Прокладка | |
| 9 | К***1 | Прокладка | |
| 10 | К***2 | Прокладка | |
| 11 | К***3 | Прокладка | |
| 12 | К***2 | Стакан | |
| 12 | К***2 | Стакан | |
| 13 | К***1 | Вал-шестерня | |
| 14 | К***1 | Втулка | |
| 15 | К***5 | Пробка | |
| 16 | Р***2 | Прокладка | |
| 17 | [***] | Болт M10-6gх30.88-7796 | |
| 18 | [***] | Болт М6-6gх16.58-7798 | |
| 19 | [***] | Шайба 6.65Г-6402 | |
| 20 | [***] | Шайба 10.65Г-6402 | |
| 21 | [***] | Кольцо 094-100-36-2-2-9833/18829 | |
| 21 | [***] | Кольцо 094-100-36-2-2-9833/18829 | |
| 22 | [***] | Кольцо В35-13940 | |
| 23 | [***] | Кольцо В80-13943 | |
| 24 | [***] | Манжета 1.2-35х58-1-8752 | |
| 24 | [***] | Манжета 1.2-35х58-1-8752 | |
| 25 | [***] | Подшипник 307-8338 | |
| 25 | [***] | Подшипник 307-8338 | |
| 26 | [***] | Подшипник 180307-8882 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
