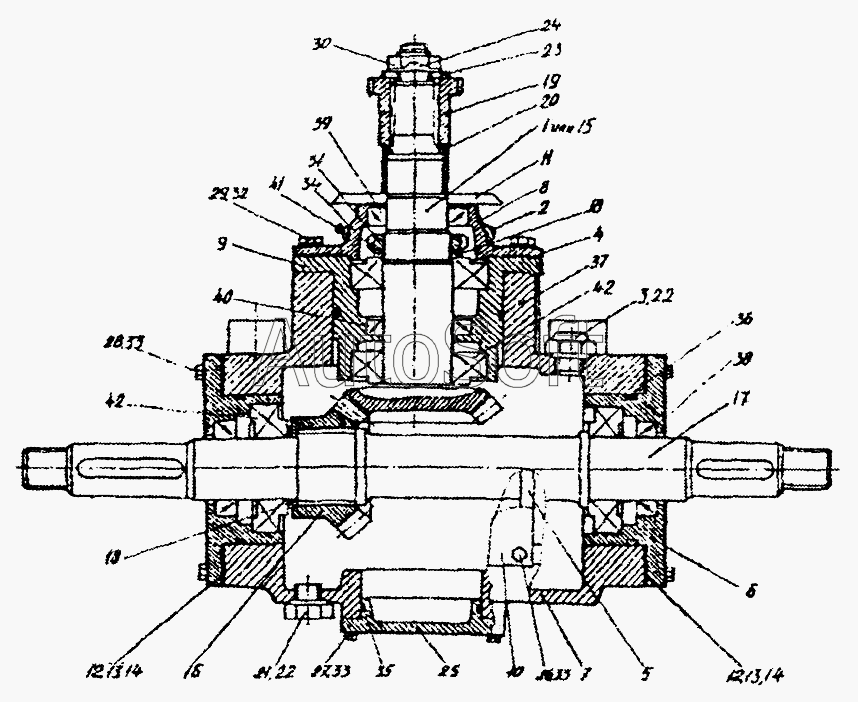

Каталог запасных частей к технике: Гомсельмаш КЗР-10 (2007). Редуктор конический (КЗР0209000Б)
36
25
26
27
28
29
30
31
32
33
33
33
34
35
24
37
38
39
40
41
42
42
42
13
13
2
3
4
5
6
7
8
9
10
11
12
12
1
14
14
15
16
17
18
18
18
18
19
20
21
22
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗР0209110 | К***0 | Стакан | |
| КЗР0209120 | К***0 | Стакан | |
| КЗР0209130 | К***0 | Крышка | |
| КЗР0209140 | К***0 | Крышка | |
| 1 | К***0 | Вал-шестерня | |
| 2 | К***0 | Клапан предохранительный | |
| 3 | Р***0 | Сапун | |
| 4 | К***1 | Прокладка | |
| 5 | К***2 | Прокладка | |
| 6 | К***5 | Стакан | |
| 7 | К***1 | Корпус | |
| 8 | К***2 | Крышка | |
| 9 | К***3 | Стакан | |
| 10 | К***1 | Крышка | |
| 11 | К***1 | Щиток | |
| 12 | К***3 | Прокладка регулировочная | |
| 13 | К***1 | Прокладка регулировочная | |
| 14 | К***2 | Прокладка регулировочная | |
| 15 | К***1 | Вал-шестерня | |
| 16 | К***2 | Шестерня | |
| 17 | К***3 | Вал | |
| 18 | К***1 | Шайба | |
| 18 | К***1 | Шайба | |
| 19 | К***А | Полумуфта | |
| 20 | К***А | Втулка | |
| 21 | К***1 | Пробка | |
| 22 | К***5 | Прокладка | |
| 23 | П***4 | Шайба | |
| 24 | П***5 | Шайба | |
| 25 | П***3 | Крышка | |
| 26 | [***] | Болт М10-6gх20-7796 | |
| 27 | [***] | Болт М10-6gх25-7796 | |
| 28 | [***] | Болт М10-6gх30-7796 | |
| 29 | [***] | Болт М6-6gх12-7798 | |
| 30 | [***] | Гайка М18х1,5-6g-5916 | |
| 31 | [***] | Гайка М39х1,5-6Н-11871 | |
| 32 | [***] | Шайба 6.65Г-6402 | |
| 33 | [***] | Шайба 10.65Г-6402 | |
| 34 | [***] | Шайба 39.01-11872 | |
| 35 | [***] | Кольцо 068-072-25-18829/9833 | |
| 36 | [***] | Кольцо 090-95-30-18829/9833 | |
| 37 | [***] | Кольцо 098-105-46-18829/9833 | |
| 38 | [***] | Манжета 2.2-40х60-8752 | |
| 39 | [***] | Манжета 2.2-35х58-8752 | |
| 40 | [***] | Манжета 1.2-40х60-8752 | |
| 41 | [***] | Масленка 1.1-19853 | |
| 42 | [***] | Подшипник 7208А-27365 | |
| 42 | [***] | Подшипник 7208А-27365 |
