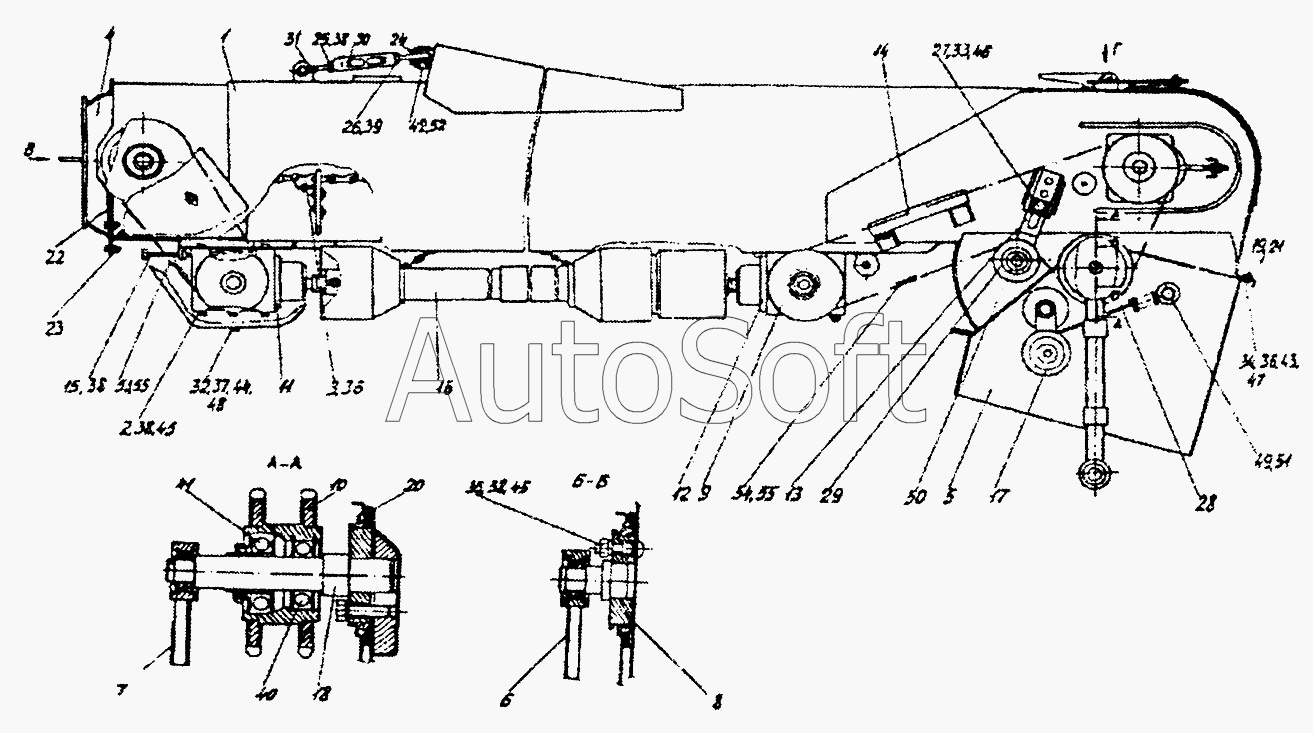

Каталог запасных частей к технике: Гомсельмаш КЗР-10 (2007). Элеватор вороха (КЗР0106000В)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
32
33
34
35
36
37
38
38
38
39
40
41
42
43
44
45
45
46
47
48
49
50
51
52
53
54
55
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗР0106450Б | К***Б | Устройство натяжное | |
| 1 | К***0 | Корпус | |
| 2 | К***Б | Болт | |
| 3 | К***Б | Цепь элеватора | |
| 4 | К***Б | Шарнир | |
| 5 | К***В | Проставка | |
| 6 | К***Б | Стойка | |
| 7 | К***1 | Стойка | |
| 8 | К***В | Опора | |
| 9 | К***Б | Звездочка | |
| 10 | К***1 | Блок звездочек | |
| 11 | К***В | Редуктор | |
| 12 | К***1 | Редуктор | |
| 13 | К***0 | Кронштейн | |
| 14 | К***Б | Успокоитель | |
| 15 | К***Б | Шпилька | |
| 16 | К***0 | Вал | |
| 17 | К***В | Рычаг | |
| 18 | К***В | Опора | |
| 19 | К***Б | Уплотнитель | |
| 20 | К***В | Кольцо | |
| 21 | К***Б | Прижим | |
| 22 | К***Б | Чистик | |
| 23 | К***Б | Чистик | |
| 24 | К***6 | Скоба | |
| 25 | К***8 | Болт натяжной | |
| 26 | К***1 | Болт натяжной | |
| 27 | М***А | Шайба | |
| 28 | У***3 | Пружина | |
| 29 | К***0 | Звездочка | |
| 30 | 1***2 | Гайка стяжная | |
| 31 | А***1 | Шплинт | |
| 32 | [***] | Болт М10-6gх25-7796 | |
| 33 | [***] | Болт М16-6gх35-7796 | |
| 34 | [***] | Болт М6-6gх20-7798 | |
| 35 | [***] | Болт М12-6gх35-7802 | |
| 36 | [***] | Гайка М6-6g-5915 | |
| 37 | [***] | Гайка М10-6g-5915 | |
| 38 | [***] | Гайка М12-6g-5915 | |
| 39 | [***] | Гайка М12LH-6g-5915 | |
| 40 | [***] | Подшипник 180206-8882 | |
| 41 | [***] | Подшипник 1680206 | |
| 42 | [***] | Ось 6-20В12х50-9650 | |
| 43 | [***] | Шайба 6.65Г-6402 | |
| 44 | [***] | Шайба 10.65Г-6402 | |
| 45 | [***] | Шайба 12.65Г-6402 | |
| 46 | [***] | Шайба 16.65Г-6402 | |
| 47 | [***] | Шайба С6.01-11371 | |
| 48 | [***] | Шайба С10.01-11371 | |
| 49 | [***] | Шайба С20.01-11371 | |
| 50 | [***] | Кольцо А17-13942 | |
| 51 | [***] | Шплинт 4х28-397 | |
| 52 | [***] | Шплинт 5х32-397 | |
| 53 | [***] | Цепь t=19,05 Din-Einfach-Rollen Ketten DIN8187/ISO60612B-1 (L=971,55, z=51) | |
| 54 | [***] | Цепь t=19,05 Din-Einfach-Rollen Ketten DIN8187/ISO60612B-1 (L=971,55, z=51) | |
| 55 | [***] | Звено соединительное t=19,05 Verbindungsglied mit Splint DIN8188/ISO606 Type S | |
| 56 | [***] | Звено С-ТРД-38-4000-4267 |
