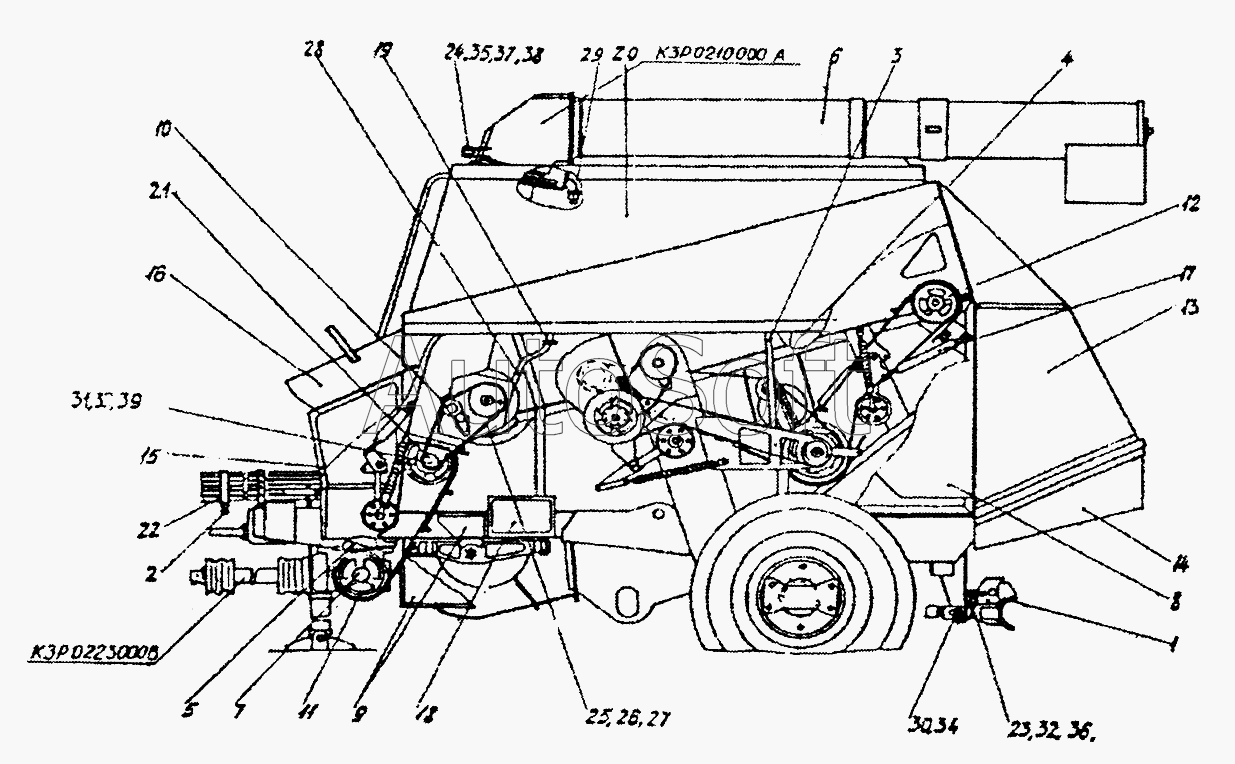

Каталог запасных частей к технике: Гомсельмаш КЗР-10 (2007). Очиститель-накопитель прицепной (вид слева) (КЗР0200000В)
30
21
22
23
24
25
26
27
28
29
20
31
32
33
34
35
36
37
38
39
11
2
3
4
5
6
7
8
9
10
1
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***А | Устройство тяговое | |
| 2 | К***0 | Кронштейн | |
| 3 | К***1 | Тяга | |
| 4 | К***Б | Бункер зерновой | |
| 5 | К***Б | Шнек | |
| 6 | К***А | Шнек | |
| 7 | К***Б | Редуктор конический | |
| 8 | К***Б | Капот | |
| 9 | К***А | Щиток | |
| 10 | К***Б | Звездочка | |
| 11 | К***Б | Привод выгрузки зерна | |
| 12 | К***Б | Привод вибратора | |
| 13 | К***Б | Капот | |
| 14 | К***Б | Ограждение | |
| 15 | К***0 | Кожух | |
| 16 | К***Б | Приемник | |
| 17 | К***Б | Гидросистема очистителя-накопителя прицепного | |
| 18 | К***В | Шкаф распределительный | |
| 19 | А***0 | Хомут | |
| 20 | К***Б | Панель | |
| 21 | К***9 | Звездочка | |
| 22 | К***3 | Полукорпус | |
| 23 | К***5 | Пластина | |
| 24 | К***Б | Втулка | |
| 25 | [***] | Цепь DIN-Einfach Rollenketten DIN8187/ISO60612B-1 (L=1314,45, z=69) | |
| 26 | [***] | Звено С-ПР-19,05 Verbindungsglied mit Feder DIN8188/ISO606 Type S12В-1 | |
| 27 | [***] | Звено П-ПР-19,05 Gekropftes Glied | |
| 28 | [***] | Рукав 20х29-16-10362 (L=530мм) | |
| 29 | [***] | Рукав 20х29-16-10362 (L=800мм) | |
| 30 | [***] | Болт М16-6gх30-7796 | |
| 31 | [***] | Винт ВМ10-6gх30-1485 | |
| 32 | [***] | Гайка М16-6Н-2526 | |
| 33 | [***] | Гайка М10-6g-5915 | |
| 34 | [***] | Гайка М16х1,5-6g-5915 | |
| 35 | [***] | Ось 6-25B12х60 | |
| 36 | [***] | Шайба 16.65Г-6402 | |
| 37 | [***] | Шайба 25.01-9649 | |
| 38 | [***] | Шплинт 6,3х45-397 | |
| 39 | [***] | Шпонка 10х8х45-23360 |
