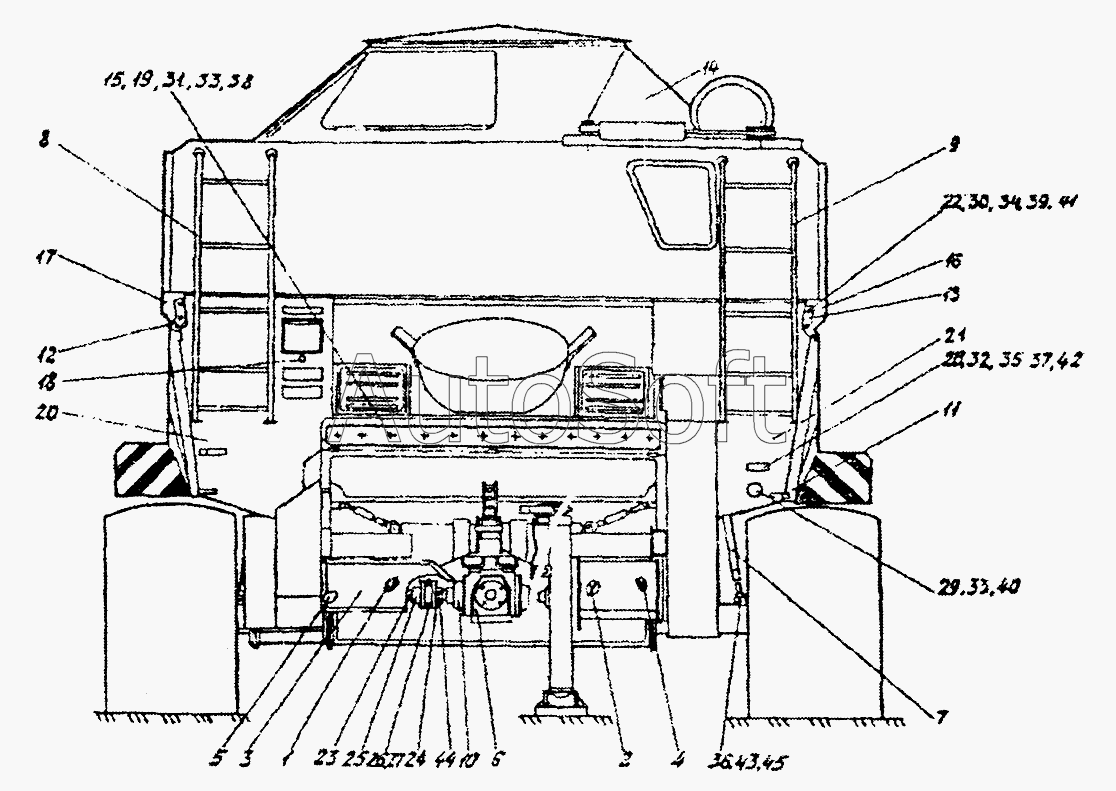

Каталог запасных частей к технике: Гомсельмаш КЗР-10 (2007). Очиститель-накопитель прицепной (вид спереди) (КЗР0200000В)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
33
34
35
36
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***Б | Опора | |
| 2 | К***1 | Опора | |
| 3 | К***Б | Щиток | |
| 4 | К***А | Опора | |
| 5 | К***Б | Опора | |
| 6 | К***0 | Кожух | |
| 7 | К***1 | Тяга | |
| 8 | К***Б | Лестница верхняя | |
| 9 | К***1 | Лестница верхняя | |
| 10 | К***0 | Редуктор конический | |
| 11 | К***Б | Защелка | |
| 12 | К***0 | Кронштейн | |
| 13 | К***1 | Кронштейн | |
| 14 | К***0 | Крыша бункера | |
| 15 | К***2 | Фартук | |
| 16 | К***Б | Вставка | |
| 17 | К***1 | Вставка | |
| 18 | К***В | Пластина | |
| 19 | К***А | Прижим | |
| 20 | К***0 | Панель | |
| 21 | К***6 | Панель | |
| 22 | К***8 | Планка | |
| 23 | К***Б | Вал | |
| 24 | К***0 | Полумуфта | |
| 25 | К***0 | Полумуфта | |
| 26 | [***] | Цепь 2ПР-25,4-11400L=330,2мм | |
| 27 | [***] | Звено С-2ПР-2524-11400 | |
| 28 | [***] | Фонарь 16.3712010-6964 | |
| 29 | [***] | Световозвращатель 14.3731-01 | |
| 30 | [***] | Болт М8-6gх25-7796 | |
| 31 | [***] | Болт М6-6gх16-7798 | |
| 32 | [***] | Винт ВМ5-6gх20-17473 | |
| 33 | [***] | Гайка М6-6g-5915 | |
| 34 | [***] | Гайка М8-6g-5915 | |
| 35 | [***] | Гайка М5-6g-5927 | |
| 36 | [***] | Ось 6-20B12х65-9650 | |
| 37 | [***] | Шайба 5.65Г-6402 | |
| 38 | [***] | Шайба 6.65Г-6402 | |
| 39 | [***] | Шайба 8.65Г-6402 | |
| 40 | [***] | Шайба А6.01-6958 | |
| 41 | [***] | Шайба А8.01-6958 | |
| 42 | [***] | Шайба С5.01-11371 | |
| 43 | [***] | Шайба С20.01-11371 | |
| 44 | [***] | Шпонка 2-12х11х56-10748 | |
| 45 | [***] | Шплинт 2х16-397 |
