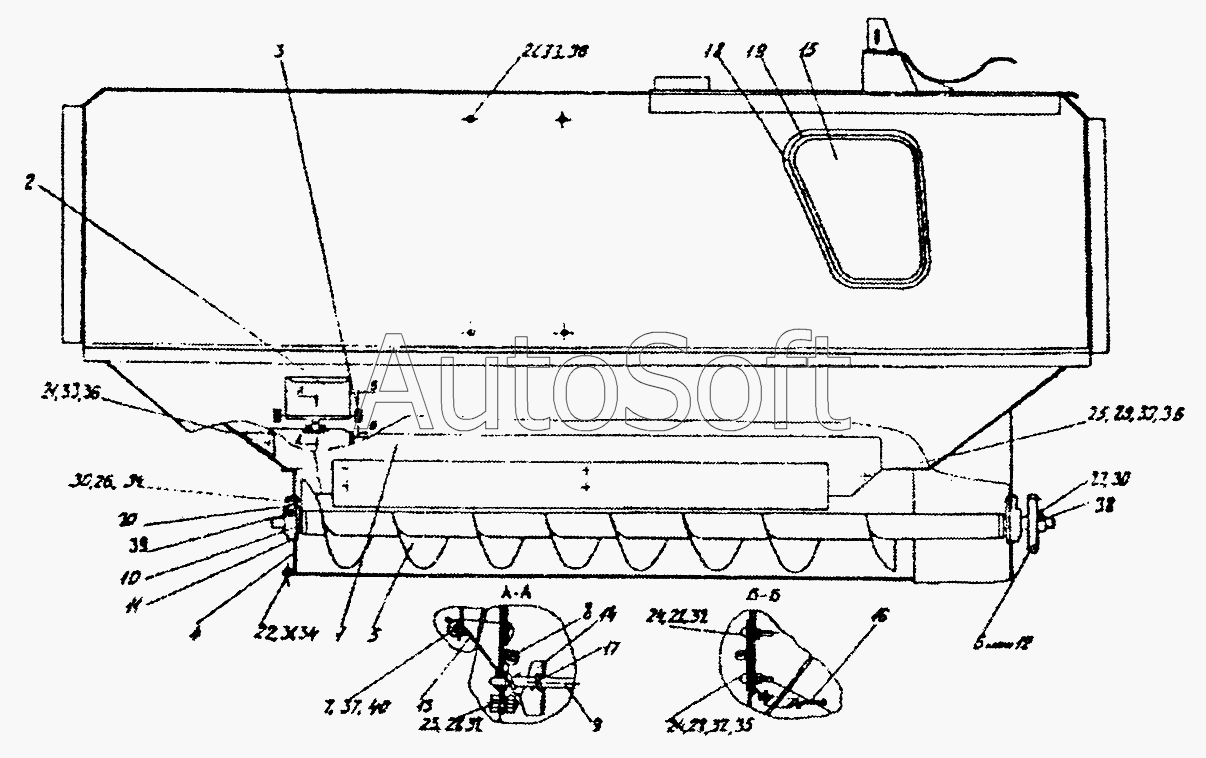

Каталог запасных частей к технике: Гомсельмаш КЗР-10 (2007). Бункер зерновой (вид спереди) (КЗР0203000В)
32
32
32
22
23
24
24
25
26
27
28
28
28
29
30
30
31
21
21
33
33
33
34
34
35
36
36
36
37
38
39
40
11
2
3
4
5
6
7
8
9
10
1
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗР0203000В | К***В | Бункер зерновой | |
| 1 | К***Б | Ограждение | |
| 2 | К***0 | Пробоотборник | |
| 3 | К***0 | Основа | |
| 4 | К***0 | Клапан | |
| 5 | К***Б | Шнек | |
| 6 | К***В | Звездочка | |
| 7 | К***6 | Ось | |
| 8 | К***7 | Ось | |
| 9 | К***8 | Штырь | |
| 10 | К***Б | Крышка | |
| 11 | К***2 | Крышка | |
| 12 | К***Г | Звездочка | |
| 13 | К***5 | Заслонка | |
| 14 | К***8 | Кронштейн | |
| 15 | У***А | Стекло | |
| 16 | К***А | Пружина | |
| 17 | К***Б | Пружина | |
| 18 | К***Г | Уплотнитель | |
| 19 | К***Д | Замок уплотнителя | |
| 20 | Н***5 | Корпус подшипника | |
| 21 | [***] | Болт М8-6gх16-7796 | |
| 22 | [***] | Болт М10-6gх20-7796 | |
| 23 | [***] | Болт М6-6gх16-7798 | |
| 24 | [***] | Болт М6-6gх25-7802 | |
| 25 | [***] | Болт М8-6gх20-7802 | |
| 26 | [***] | Болт М10-6gх35-7802 | |
| 27 | [***] | Винт ВМ10-6gх30-1485 | |
| 28 | [***] | Гайка М6-6g-5915 | |
| 29 | [***] | Гайка М8-6g-5915 | |
| 30 | [***] | Гайка М10-6g-5915 | |
| 31 | [***] | Гайка М10-6g-5916 | |
| 32 | [***] | Шайба 6.65Г-6402 | |
| 33 | [***] | Шайба 8.65Г-6402 | |
| 34 | [***] | Шайба 10.65Г-6402 | |
| 35 | [***] | Шайба А6.01-6953 | |
| 36 | [***] | Шайба А8.01-6958 | |
| 37 | [***] | Шайба С6.01-11371 | |
| 38 | [***] | Шпонка 10х8х45-23360 | |
| 39 | [***] | Подшипник 1680207017 | |
| 40 | [***] | Шплинт 1,6х16-397 |
