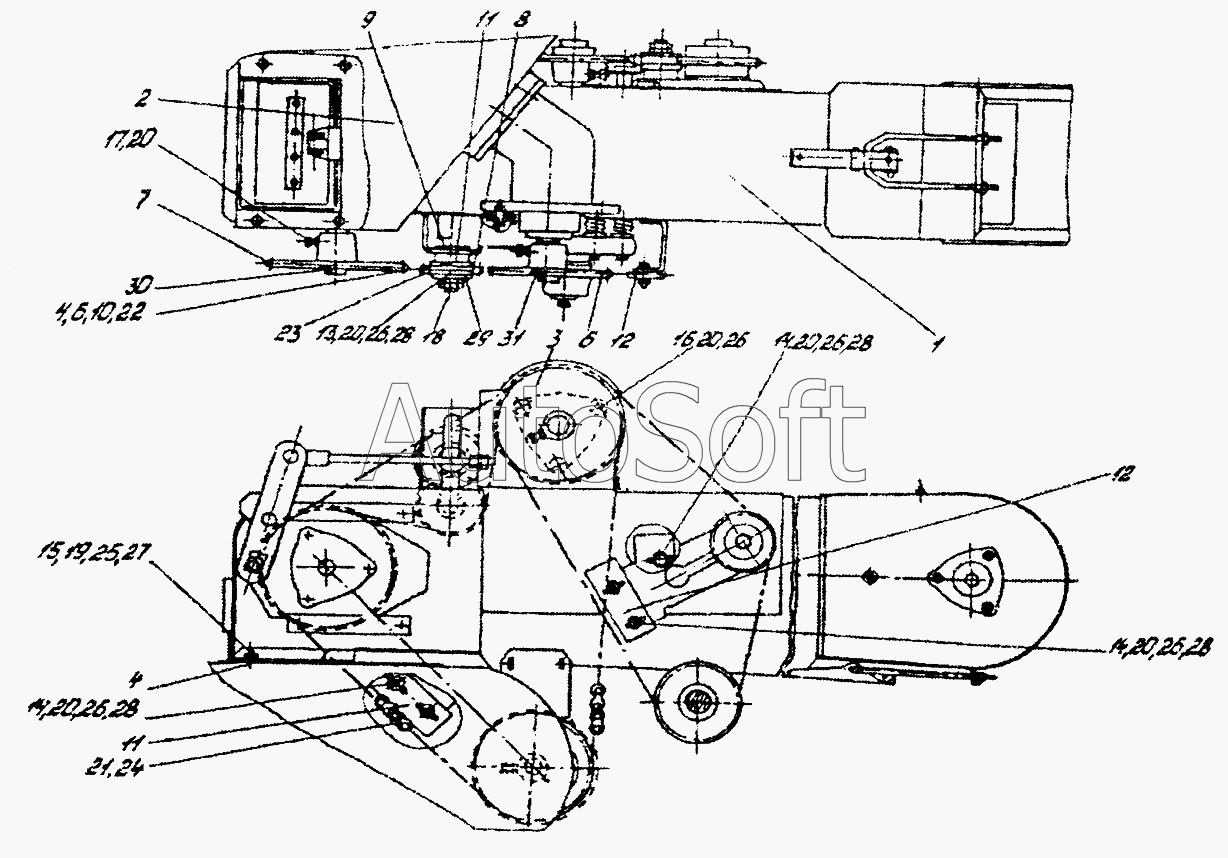

Каталог запасных частей к технике: Гомсельмаш КЗР-10 (2007). Узел загрузки зерна (КЗР0219000Б)
1
2
3
4
4
5
6
7
8
9
10
11
11
12
12
13
14
14
14
15
16
17
18
19
20
20
20
20
20
20
21
22
23
24
25
26
26
26
26
26
27
28
28
28
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗР0219070Б | К***Б | Звездочка | |
| 1 | К***Б | Элеватор зерновой | |
| 2 | К***Б | Загрузной зерновой шнек | |
| 3 | К***Б | Контрпривод | |
| 4 | К***А | Прокладка | |
| 5 | К***В | Звездочка | |
| 6 | К***Б | Звездочка | |
| 7 | К***Б | Звездочка | |
| 8 | К***А | Звездочка | |
| 9 | К***Б | Ось | |
| 10 | К***8 | Шайба специальная | |
| 11 | К***2 | Втулка | |
| 12 | К***8 | Успокоитель | |
| 13 | [***] | Болт М10-6gх25.58-7796 | |
| 14 | [***] | Болт М10-6gх35.58-7796 | |
| 15 | [***] | Болт М8-6gх35.58-7802 | |
| 16 | [***] | Болт М10-6gх40.58-7802 | |
| 17 | [***] | Винт ВМ10-6gх30.22Н.35-1485 | |
| 18 | [***] | Гайка М20х1,5-6Н.6-2526 | |
| 19 | [***] | Гайка М8-6g.6-5915 | |
| 20 | [***] | Гайка М10-6g.6-5915 | |
| 21 | [***] | Звено Verbindungs glied mit Feder DIN8188/ISO606 Type E | |
| 22 | [***] | Кольцо В52-13941 | |
| 23 | [***] | Подшипник 180205-8882 | |
| 24 | [***] | Цепь DIN Elnfach Rollenketten DIN8187/ISO60612B-1 (L=2038,35мм, z=107) | |
| 25 | [***] | Шайба 8.65Г.06-6402 | |
| 26 | [***] | Шайба 10.65Г.06-6402 | |
| 27 | [***] | Шайба А8.01-6958 | |
| 28 | [***] | Шайба 10.01-11371 | |
| 29 | [***] | Шайба С20.01-11371 | |
| 30 | [***] | Шпонка 2-8х7х50-23360 | |
| 31 | [***] | Шпонка 2-10х8х50-23360 |
