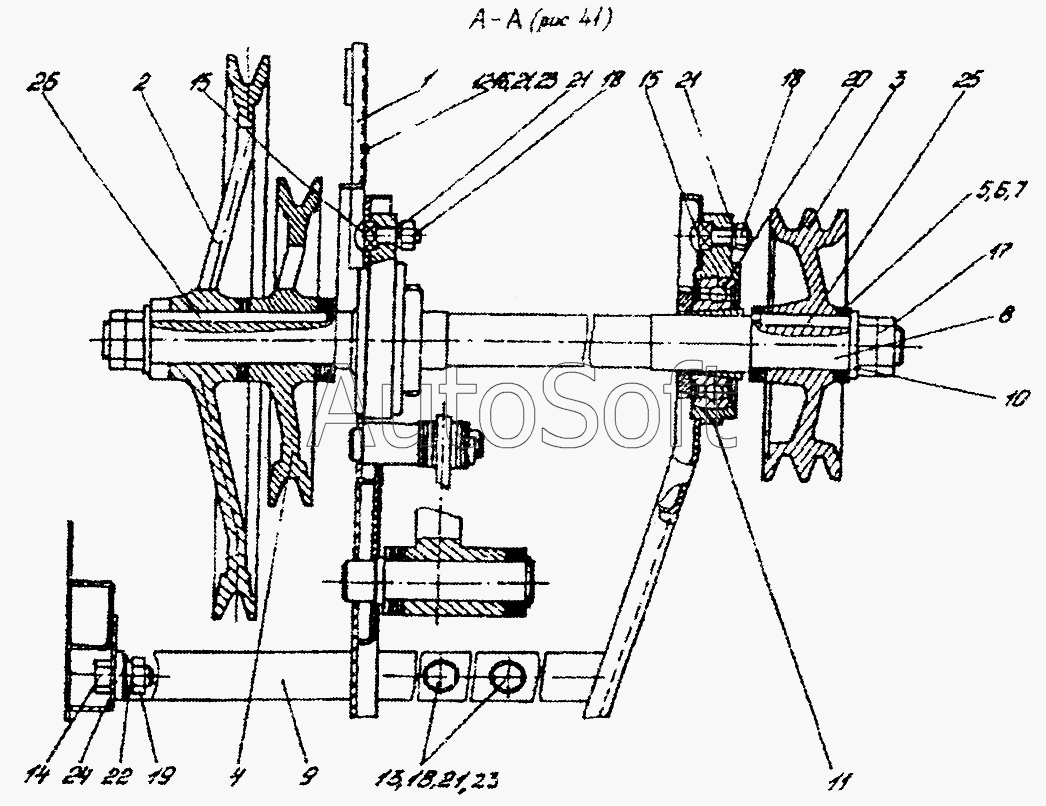

Каталог запасных частей к технике: Гомсельмаш КЗР-10 (2007). Шкивы
14
26
25
24
23
23
22
21
21
21
21
20
19
18
18
18
17
16
15
15
1
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***Б | Кронштейн | |
| 2 | К***Б | Шкив | |
| 3 | К***Б | Шкив | |
| 4 | К***Б | Шкив | |
| 5 | К***Б | Шайба | |
| 6 | К***1 | Шайба | |
| 7 | К***2 | Шайба | |
| 8 | К***Б | Вал | |
| 9 | К***Б | Кронштейн | |
| 10 | К***1 | Шайба | |
| 11 | Н***5 | Корпус подшипника | |
| 12 | [***] | Болт М10-6gх20-7796 | |
| 13 | [***] | Болт М10-6gх25-7796 | |
| 14 | [***] | Болт М12-6gх25-7796 | |
| 15 | [***] | Болт М10-6gх35-7802 | |
| 16 | [***] | Гайка М10-6g-2526 | |
| 17 | [***] | Гайка М20-6g-2520 | |
| 18 | [***] | Гайка М10-6g-5915 | |
| 19 | [***] | Гайка М12-6g-5915 | |
| 20 | [***] | Подшипник 1680207 | |
| 21 | [***] | Шайба 10.65Г-6402 | |
| 22 | [***] | Шайба 12.65Г-6402 | |
| 23 | [***] | Шайба С10.01-11371 | |
| 24 | [***] | Шайба С12.01-11371 | |
| 25 | [***] | Шпонка 8х7х50-23360 | |
| 26 | [***] | Шпонка 8х7х90-23360 |
