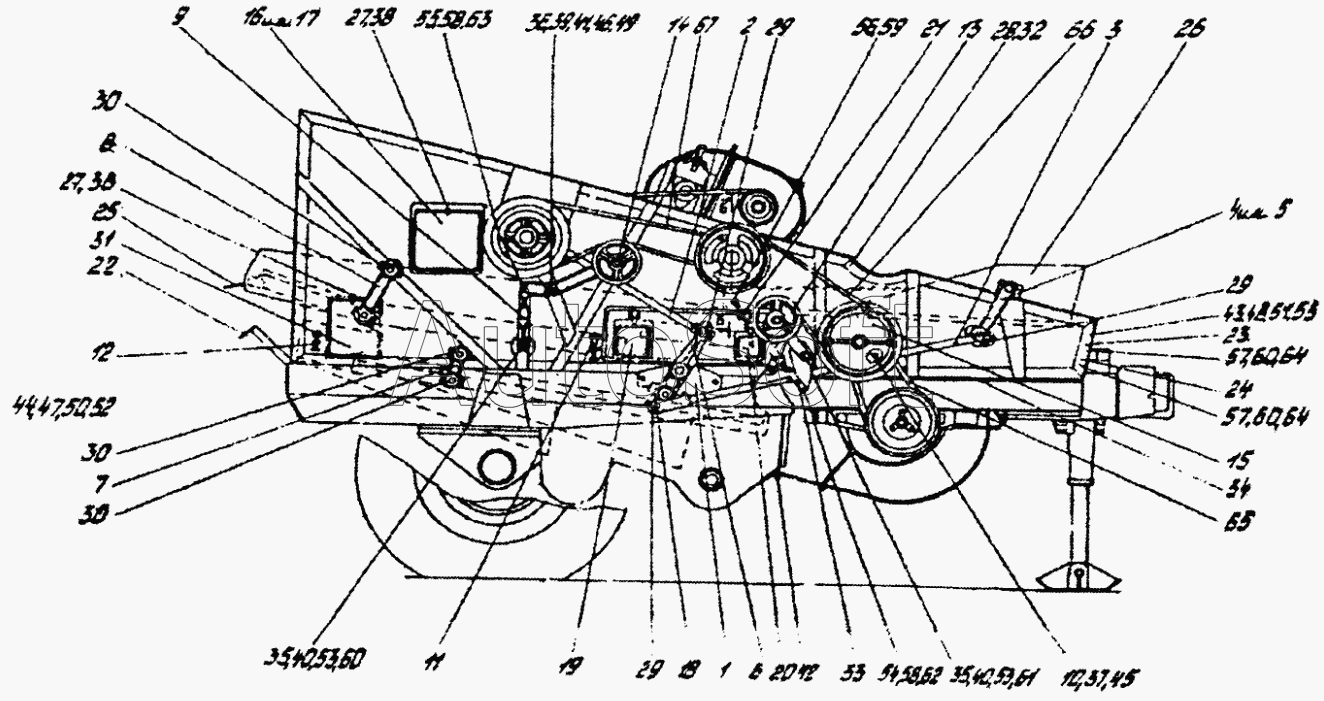

Каталог запасных частей к технике: Гомсельмаш КЗР-10 (2007). Боковина правая (КЗР0202060Б)
43
51
50
49
48
47
46
45
44
52
42
41
40
40
39
38
38
37
36
35
35
60
60
60
67
66
65
64
64
63
62
61
34
59
58
58
58
57
56
55
54
53
53
53
10
18
17
16
15
14
13
12
11
19
9
8
7
6
5
4
3
2
27
27
33
32
31
30
30
30
30
30
30
29
29
29
29
29
29
28
1
26
25
24
23
22
21
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗР0202060Б | К***Б | Боковина правая | |
| 1 | К***В | Кронштейн | |
| 2 | К***Д | Шатун | |
| 3 | К***1 | Тяга | |
| 4 | К***В | Подвеска | |
| 5 | К***Г | Подвеска | |
| 6 | К***В | Рычаг | |
| 7 | К***А | Рычаг | |
| 8 | К***1 | Рычаг | |
| 9 | К***А | Стяжка | |
| 10 | К***Б | Труба | |
| 11 | К***А | Ключ регулировочный | |
| 12 | К***1 | Ключ регулировочный | |
| 13 | К***Б | Рычаг | |
| 14 | К***В | Рычаг | |
| 15 | К***В | Контрпривод вариатора | |
| 16 | К***Б | Крышка | |
| 17 | К***Б | Крышка | |
| 18 | К***Б | Корпус | |
| 19 | К***Г | Крышка | |
| 20 | К***Г | Крышка | |
| 21 | К***1 | Пружина | |
| 22 | К***А | Кронштейн | |
| 23 | К***А | Кронштейн | |
| 24 | К***А | Тяга | |
| 25 | К***А | Гребенки | |
| 26 | К***Б | Доска стрясная | |
| 27 | К***0 | Гайка | |
| 28 | К***1 | Уплотнение | |
| 29 | К***А | Крышка | |
| 29 | К***А | Крышка | |
| 30 | К***1 | Крышка | |
| 30 | К***1 | Крышка | |
| 31 | К***Б | Крышка | |
| 32 | К***2 | Планка | |
| 33 | К***1 | Планка | |
| 34 | К***2 | Шайба | |
| 35 | К***6 | Прокладка | |
| 36 | К***1 | Шайба регулировочная | |
| 37 | К***6 | Шайба | |
| 38 | К***5 | Шайба | |
| 39 | П***6 | Шайба | |
| 40 | П***А | Шайба | |
| 41 | П***2 | Шайба | |
| 42 | [***] | Болт М8-6gх16-7796 | |
| 43 | [***] | Болт М12-6gх35-7796 | |
| 44 | [***] | Болт М6-6gх16-7798 | |
| 45 | [***] | Болт М16-6gх30-7798 | |
| 46 | [***] | Гайка М24х1,5-6g-2526 | |
| 47 | [***] | Гайка М6-6g-5915 | |
| 48 | [***] | Гайка М12-6g-5915 | |
| 49 | [***] | Гайка М24х1,5-6g-5915 | |
| 50 | [***] | Шайба 6.65Г-6402 | |
| 51 | [***] | Шайба 12.65Г-6402 | |
| 52 | [***] | Шайба А6.01-6958 | |
| 53 | [***] | Шайба 25.01-9649 | |
| 54 | [***] | Шайба С10.01-11371 | |
| 55 | [***] | Шайба С12.01-11371 | |
| 56 | [***] | Шайба С18.01-11371 | |
| 57 | [***] | Шайба С20.01-11371 | |
| 58 | [***] | Шплинт 3,2х20-397 | |
| 59 | [***] | Шплинт 4,0х25-397 | |
| 60 | [***] | Шплинт 5,0х32-397 | |
| 61 | [***] | Шплинт 6,3х32-397 | |
| 62 | [***] | Ось 6-10B12х25-9650 | |
| 63 | [***] | Оси 6-12B12х45-9650 | |
| 64 | [***] | Оси 6-20B12х65-9660 | |
| 65 | [***] | Ремень 38х17,5-1500Lр "Optibelt" | |
| 66 | [***] | Ремень многопрофильный 2НВ2362Lа "Optibelt" | |
| 67 | [***] | Ремень многопрофильный 3НВ2662Lа "Optibelt" |
