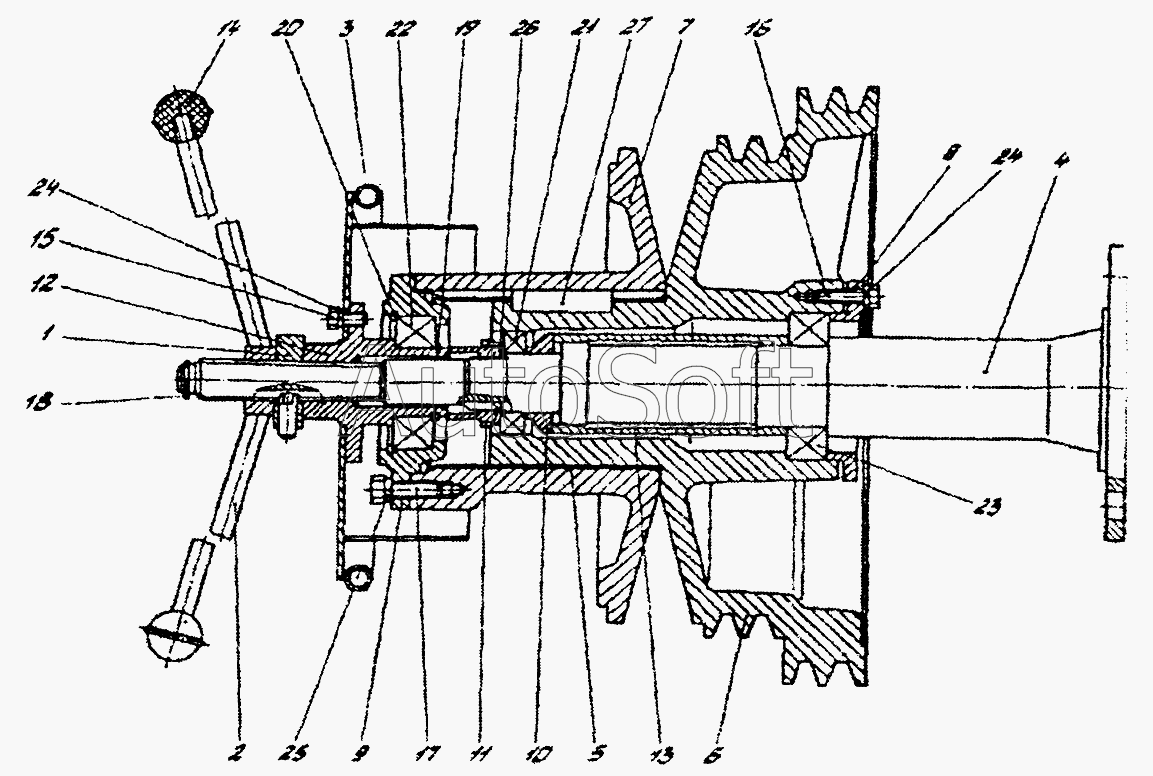

Каталог запасных частей к технике: Гомсельмаш КЗР-10 (2007). Контрпривод вариатора (КЗР0202500В)
15
27
26
25
24
24
23
22
21
20
19
18
17
16
1
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗР0202520Б | К***Б | Шкив подвижный | |
| 1 | К***А | Стопор | |
| 2 | К***Б | Фиксатор | |
| 3 | К***Б | Кожух | |
| 4 | К***А | Ось | |
| 5 | К***А | Втулка | |
| 6 | К***3 | Шкив неподвижный | |
| 7 | К***4 | Шкив подвижный | |
| 8 | К***8 | Крышка | |
| 9 | К***1 | Корпус | |
| 10 | К***А | Втулка | |
| 11 | К***В | Гайка | |
| 12 | К***А | Втулка | |
| 13 | К***А | Втулка | |
| 14 | Н***4 | Ручка П302Д61-16-77 | |
| 15 | [***] | Болт М8-6gх16-7796 | |
| 16 | [***] | Болт М8-6gх30-7796 | |
| 17 | [***] | Болт М10-6gх30-7796 | |
| 18 | [***] | Кольцо А20-13942 | |
| 19 | [***] | Кольцо А40-13942 | |
| 20 | [***] | Кольцо А80-13943 | |
| 21 | [***] | Подшипник 180107-8882 | |
| 22 | [***] | Подшипник 180508-8882 | |
| 23 | [***] | Подшипник 180210-8882 | |
| 24 | [***] | Шайба 8.65Г-6402 | |
| 25 | [***] | Шайба 10.65Г-6402 | |
| 26 | [***] | Шайба Н.33.01-11872 | |
| 27 | [***] | Шпонка 20х12х56-23360 |
