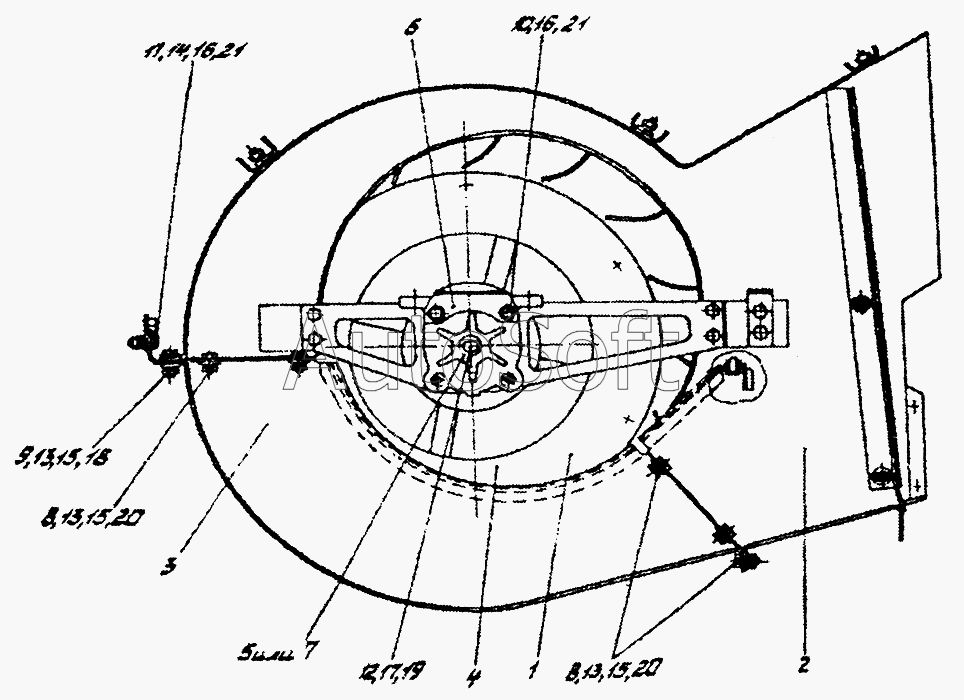

Каталог запасных частей к технике: Гомсельмаш КЗР-10 (2007). Вентилятор (КЗР0217000Б)
1
2
3
4
5
6
7
8
8
9
10
11
12
13
13
13
14
15
15
15
16
16
17
18
19
20
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***Б | Крылач | |
| 2 | К***Б | Кожух сдвоенный | |
| 3 | К***Б | Поддон | |
| 4 | К***А | Щиток | |
| 5 | К***0 | Звездочка | |
| 6 | К***А | Кронштейн | |
| 7 | К***4 | Звездочка | |
| 8 | [***] | Болт М8-6gх16-7796 | |
| 9 | [***] | Болт М8-6gх20-7796 | |
| 10 | [***] | Болт М10-6gх16-7796 | |
| 11 | [***] | Болт М10-6gх25-7796 | |
| 12 | [***] | Болт М12-6gх25-7796 | |
| 13 | [***] | Гайка М8-6g-5915 | |
| 14 | [***] | Гайка М10-6g-5915 | |
| 15 | [***] | Шайба 8.65Г-6402 | |
| 16 | [***] | Шайба 10.65Г-6402 | |
| 17 | [***] | Шайба 12.65Г-6402 | |
| 18 | [***] | Шайба А8.01-6958 | |
| 19 | [***] | Шайба А12.01-6958 | |
| 20 | [***] | Шайба 8.01-11371 | |
| 21 | [***] | Шайба 10.01-11371 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
