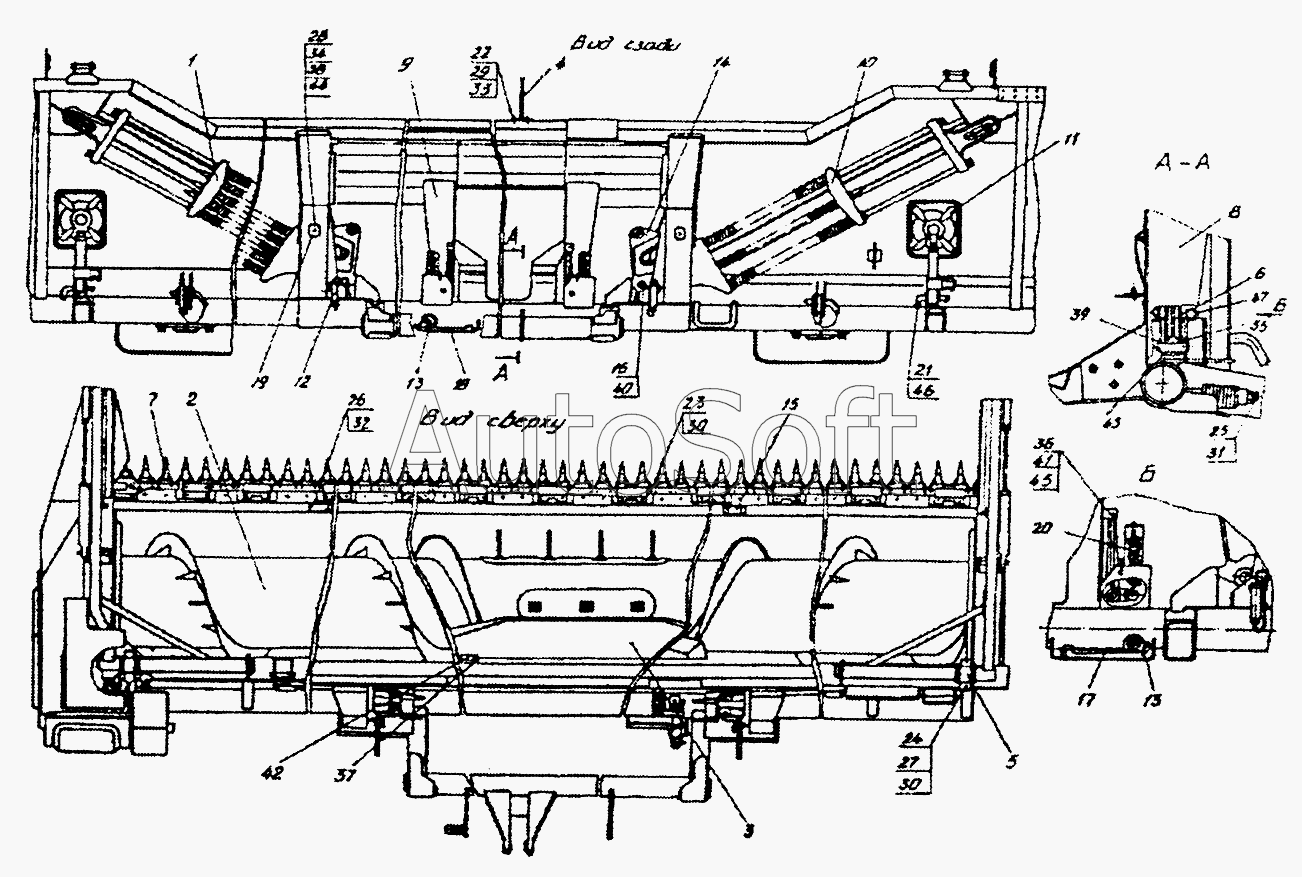

Каталог запасных частей к технике: Гомсельмаш КЗР-10 (2007). Жатка (КЗР0301000)
36
25
26
27
28
29
30
30
31
32
33
34
35
24
37
38
39
40
41
42
43
44
45
46
47
13
13
2
3
4
5
6
7
8
9
10
11
12
1
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***0 | Блок пружин | |
| 2 | К***А | Шнек | |
| 3 | К***0 | Козырек | |
| 4 | К***0 | Указатель | |
| 5 | К***0 | Хомут | |
| 6 | 3***А | Рычаг | |
| 7 | 3***9 | Аппарат режущий | |
| 8 | 3***А | Щиток | |
| 9 | 3***1 | Щиток | |
| 10 | 3***А | Блок пружин правый | |
| 11 | 3***А | Опора жатки | |
| 12 | 3***Б | Штырь со шплинтом | |
| 13 | 3***А | Зацеп | |
| 14 | 3***А | Рычаг | |
| 15 | 3***7 | Ушко | |
| 16 | 3***А | Ось | |
| 17 | 3***4 | Пружина | |
| 18 | 3***5 | Пружина | |
| 19 | 3***А | Ось рычага | |
| 20 | 3***А | Пружина | |
| 21 | 5***5 | Фиксатор | |
| 22 | [***] | Болт М8-6gх20-7796 | |
| 23 | [***] | Болт М10-6gх25-7796 | |
| 24 | [***] | Болт М10-6gх30-7796 | |
| 25 | [***] | Болт М12-6gх60-7796 | |
| 26 | [***] | Болт М16-6gх35-7796 | |
| 27 | [***] | Гайка М10-6g-5915 | |
| 28 | [***] | Гайка М20-6g-5918 | |
| 29 | [***] | Шайба 8.65Г-6402 | |
| 30 | [***] | Шайба 10.65Г-6402 | |
| 31 | [***] | Шайба 12.65Г-6402 | |
| 32 | [***] | Шайба 16.65Г-6402 | |
| 33 | [***] | Шайба А8.01-6958 | |
| 34 | [***] | Шайба А20х6.01-6958 | |
| 35 | [***] | Шайба А20.01-10450 | |
| 36 | [***] | Шайба С10.01-11371 | |
| 37 | [***] | Шплинт 4х28-397 | |
| 38 | [***] | Шплинт 4х40-397 | |
| 39 | [***] | Шплинт 5х32-397 | |
| 40 | [***] | Шплинт 6,3х45-397 | |
| 41 | [***] | Ось 6-10B12х55-9650 | |
| 42 | [***] | Ось 6-14B12х75-9650 | |
| 43 | [***] | Ось 6-20В12х65-9650 | |
| 44 | [***] | Масленка 1.2-19853 | |
| 45 | [***] | Шплинт пружинный 2-2,8х40 | |
| 46 | [***] | Шплинт пружинный 2-3,6х50 | |
| 47 | [***] | Шплинт пружинный 2-5х90 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
