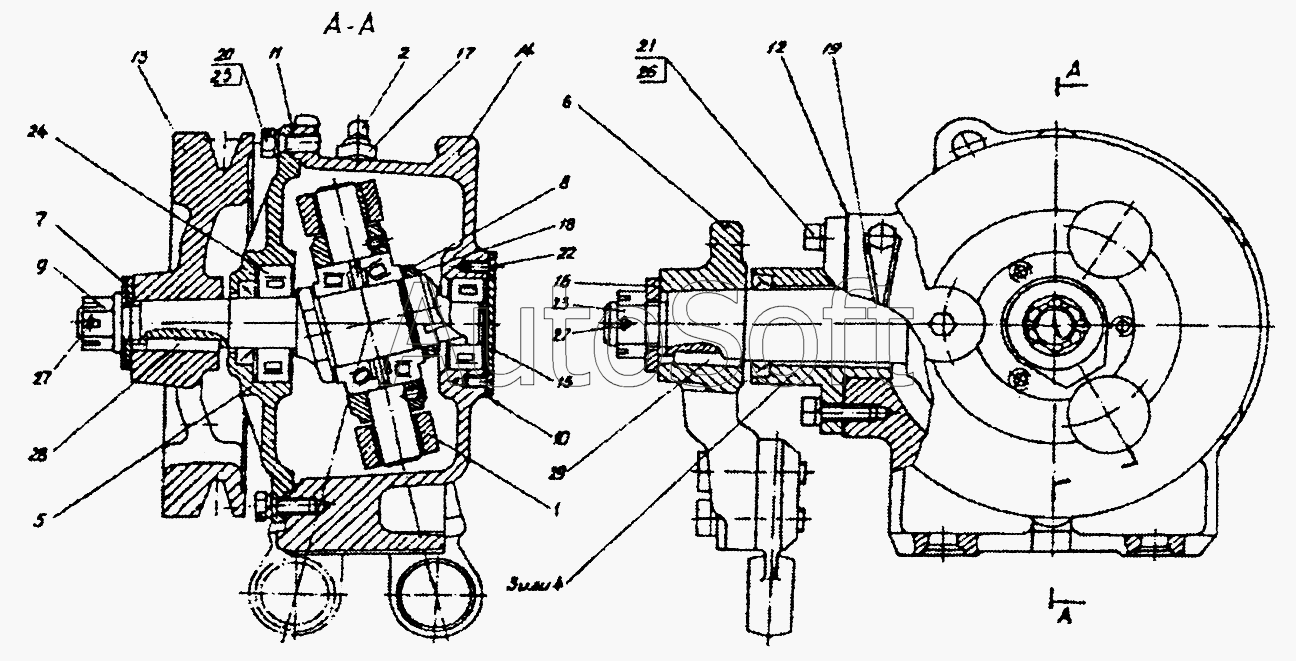

Каталог запасных частей к технике: Гомсельмаш КЗР-10 (2007). Механизм качающейся шайбы (КЗР0316000)
15
29
28
27
27
26
25
24
23
22
21
20
19
18
17
16
1
14
13
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗР0316010 | К***0 | Вал с вилкой | |
| 1 | 3***0 | Вал с вилкой | |
| 1 | К***0 | Вал с вилкой | |
| 2 | 3***А | Сапун | |
| 3 | 3***0 | Опора с подшипником | |
| 4 | 3***1 | Опора с подшипником | |
| 5 | 3***0 | Крышка | |
| 6 | 3***1 | Рычаг | |
| 7 | К***1 | Пружина тарельчатая | |
| 8 | К***3 | Шайба | |
| 9 | К***1 | Гайка | |
| 10 | 3***3 | Прокладка | |
| 11 | 3***4 | Прокладка | |
| 12 | 3***2 | Прокладка | |
| 13 | 3***А | Шкив | |
| 14 | 3***А | Корпус | |
| 15 | 3***2 | Крышка | |
| 16 | 3***8 | Шайба специальная | |
| 17 | 3***6 | Корпус сапуна | |
| 18 | 3***9 | Гайка | |
| 19 | Р***8 | Проволока | |
| 20 | [***] | Болт 3М10-6gх30-7796 | |
| 21 | [***] | Болт М12-6gх35-7798 | |
| 22 | [***] | Винт ВМ8-6gх16-17475 | |
| 23 | [***] | Гайка М30х2-6Н-5935 | |
| 24 | [***] | Подшипник 102506М-8328 | |
| 25 | [***] | Шайба 10.65Г-6402 | |
| 26 | [***] | Шайба 16.65Г-6402 | |
| 27 | [***] | Шплинт 5х45-397 | |
| 28 | [***] | Шпонка 10х8х45-23360 | |
| 29 | [***] | Шпонка 14х9х45-23360 |
