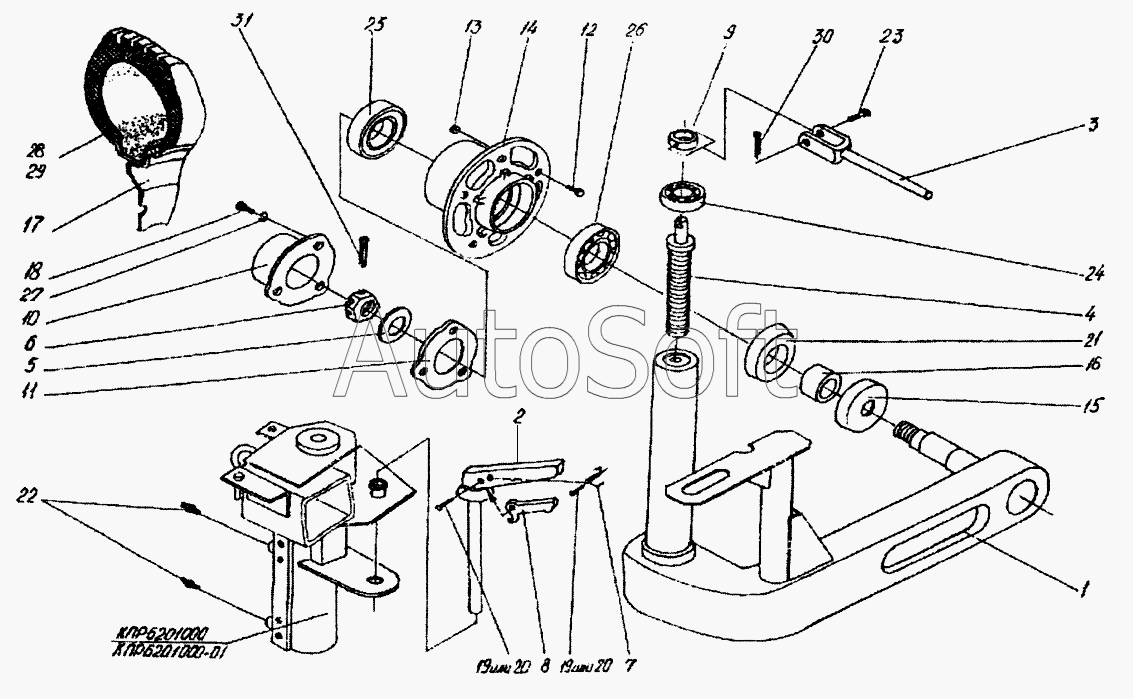

Каталог запасных частей к технике: Гомсельмаш КПР-6 (2005). Колесо боковое (КПР6205000)
1
2
3
4
5
6
7
8
9
10
10
11
11
12
12
13
13
14
15
16
17
18
19
19
20
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КПР6102020 | К***0 | Колесо | |
| КПР6205020 | К***0 | Колесо боковое | |
| КПР6216000 | К***0 | Ручка-фиксатор | |
| 1 | К***0 | Ролик | |
| 2 | К***0 | Ручка-фиксатор | |
| 3 | П***0 | Рычаг | |
| 4 | К***5 | Винт | |
| 5 | К***1 | Шайба | |
| 6 | К***1 | Гайка | |
| 7 | П***1 | Пружина | |
| 8 | П***2 | Фиксатор | |
| 9 | П***2 | Втулка | |
| 10 | 5***4 | Крышка переднего колеса | |
| 10 | А***3 | Крышка переднего колеса | |
| 11 | 5***9 | Прокладка | |
| 11 | А***4 | Прокладка | |
| 12 | 4***1 | Болт переднего колеса | |
| 12 | А***7 | Болт переднего колеса | |
| 13 | 4***7 | Гайка крепления колеса | |
| 13 | А***8 | Гайка крепления диска колеса | |
| 14 | Н***2 | Ступица | |
| 15 | Н***2 | Колпачек | |
| 16 | Н***1 | Втулка | |
| 17 | 3***2 | Колесо в сборе | |
| 18 | [***] | Болт М8-6gх16-7796 | |
| 19 | [***] | Заклепка 5х22.01-10300 | |
| 20 | [***] | Заклепка 5х22.37-10300 | |
| 21 | [***] | Манжета 2.2-55х80-8752 | |
| 22 | [***] | Масленка 1.2-19853 | |
| 23 | [***] | Ось 6-8B12х65-9650 | |
| 24 | [***] | Подшипник 8204-7872 | |
| 25 | [***] | Подшипник 7207А-27365 | |
| 26 | [***] | Подшипник 7208А-27365 | |
| 27 | [***] | Шайба 8.65Г-6402 | |
| 28 | [***] | Шина 5.50-16 122НС8 | |
| 29 | [***] | Шина 5.50-16 Бел256 | |
| 30 | [***] | Шплинт 2х18-397 | |
| 31 | [***] | Шплинт 5х40-397 |
