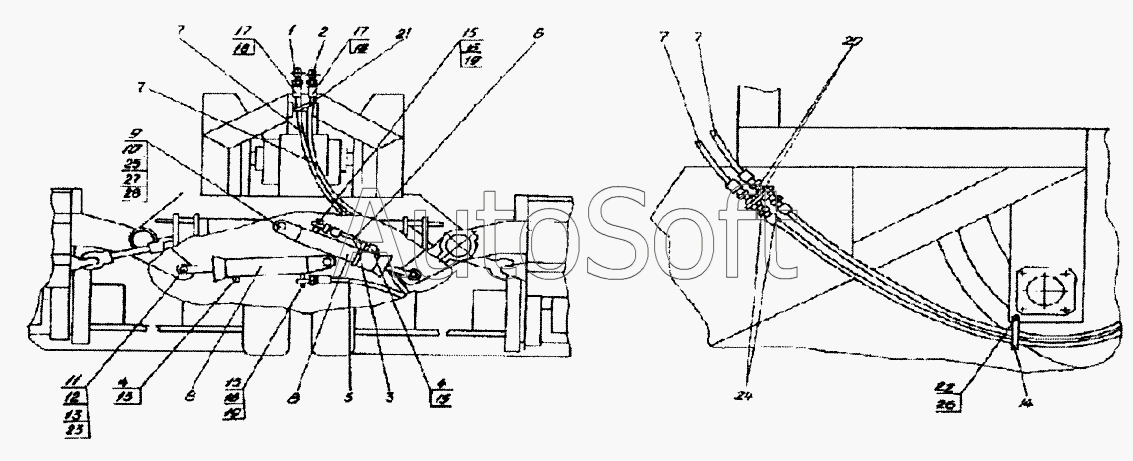

Каталог запасных частей к технике: Гомсельмаш КПР-6 (2005). Гидросистема косилки-плющилки ротационной (КПР6400000)
26
18
18
19
19
19
20
21
22
23
24
25
17
17
27
28
1
16
15
15
15
15
14
13
12
11
10
9
8
8
7
7
7
7
6
5
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КПР6400000 | К***0 | Гидросистема косилки-плющилки ротационной | |
| КПР6400010 | К***0 | Гидроцилиндр | |
| КПР6400020 | К***0 | Гидроцилиндр | |
| КПР6400090 | К***0 | Рукав | |
| КПР6400090-01 | К***1 | Рукав | |
| 1 | П***2 | Полумуфта внутренняя | |
| 2 | П***6 | Полумуфта внутренняя | |
| 3 | А***0 | Хомут стяжной | |
| 4 | Н***0 | Сапун | |
| 5 | Н***0 | Рукав высокого давления | |
| 6 | Н***0 | Рукав высокого давления II-8 армированный | |
| 7 | Н***0 | Рукав высокого давления | |
| 8 | 1***1 | Гидроцилиндр 3-80х50-250-1 | |
| 9 | К***1 | Ось | |
| 10 | К***1 | Кольцо | |
| 11 | К***7 | Пластина | |
| 12 | К***2 | Планка | |
| 13 | К***3 | Ось | |
| 14 | К***1 | Кронштейн | |
| 15 | К***А | Шайба | |
| 16 | П***А | Угольник поворотный | |
| 17 | П***2 | Ниппель | |
| 18 | П***4 | Штуцер | |
| 19 | П***7 | Болт поворотного угольника | |
| 20 | П***6 | Штуцер переборочный | |
| 21 | У***1 | Лента стяжная | |
| 22 | [***] | Болт М8-6gх50-7796 | |
| 23 | [***] | Болт М10-6gх20-7796 | |
| 24 | [***] | Гайка М16х1,5-6g-2526 | |
| 25 | [***] | Гайка M30х2-60-2528 | |
| 26 | [***] | Шайба 8.65Г-6402 | |
| 27 | [***] | Шайба С30.01-11371 | |
| 28 | [***] | Шплинт 6,3х50-397 |
