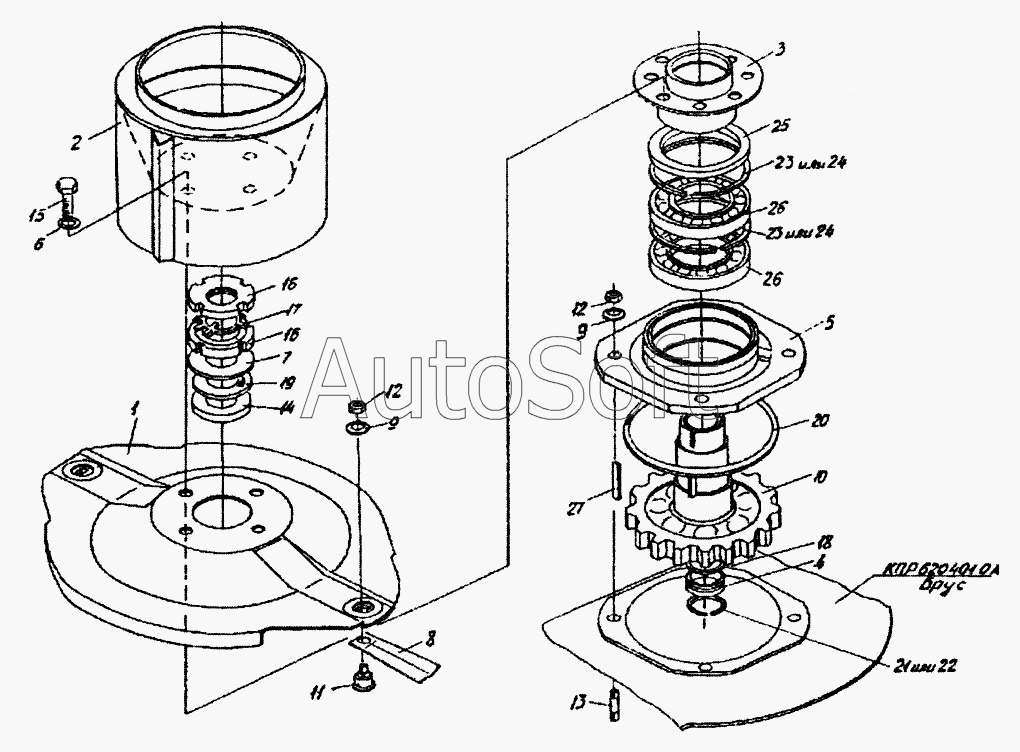

Каталог запасных частей к технике: Гомсельмаш КПР-6 (2005). Аппарат режущий. Опора, ротор (КПР6204000)
16
16
27
26
26
25
24
24
23
23
22
21
20
19
18
17
1
15
14
13
12
12
11
10
9
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КПР6204000 | К***0 | Аппарат режущий | |
| КПР6204080 | К***0 | Опора | |
| КПР6204150 | К***0 | Шестерня | |
| 1 | К***0 | Ротор | |
| 2 | К***1 | Барабан | |
| 3 | К***0 | Ступица | |
| 4 | К***1 | Заглушка | |
| 5 | К***1 | Стакан | |
| 6 | К***3 | Кольцо | |
| 7 | К***1 | Шайба | |
| 8 | К***4 | Нож | |
| 9 | К***5 | Шайба пружинная | |
| 10 | К***1 | Шестерня | |
| 11 | К***7 | Ось ножа | |
| 12 | К***8 | Гайка | |
| 13 | К***3 | Шпилька | |
| 14 | К***5 | Шайба | |
| 15 | У***А | Болт | |
| 16 | [***] | Гайка М48х1,5-6Н-11871 | |
| 17 | [***] | Шайба 48.01-11872 | |
| 18 | [***] | Кольцо 036-042-36-2-2-18829/9833 | |
| 19 | [***] | Кольцо 055-065-58-2-2-18829/9833 | |
| 20 | [***] | Кольцо 180-185-36-2-2-18829/9833 | |
| 21 | [***] | Кольцо В42-13941 | |
| 22 | [***] | Кольцо В42-13943 | |
| 23 | [***] | Кольцо В110-13941 | |
| 24 | [***] | Кольцо В110-13943 | |
| 25 | [***] | Манжета 2.2-85х110-1-8752 | |
| 26 | [***] | Подшипник 831-46212 | |
| 27 | [***] | Шпонка 2-16х10х40-23360 |
