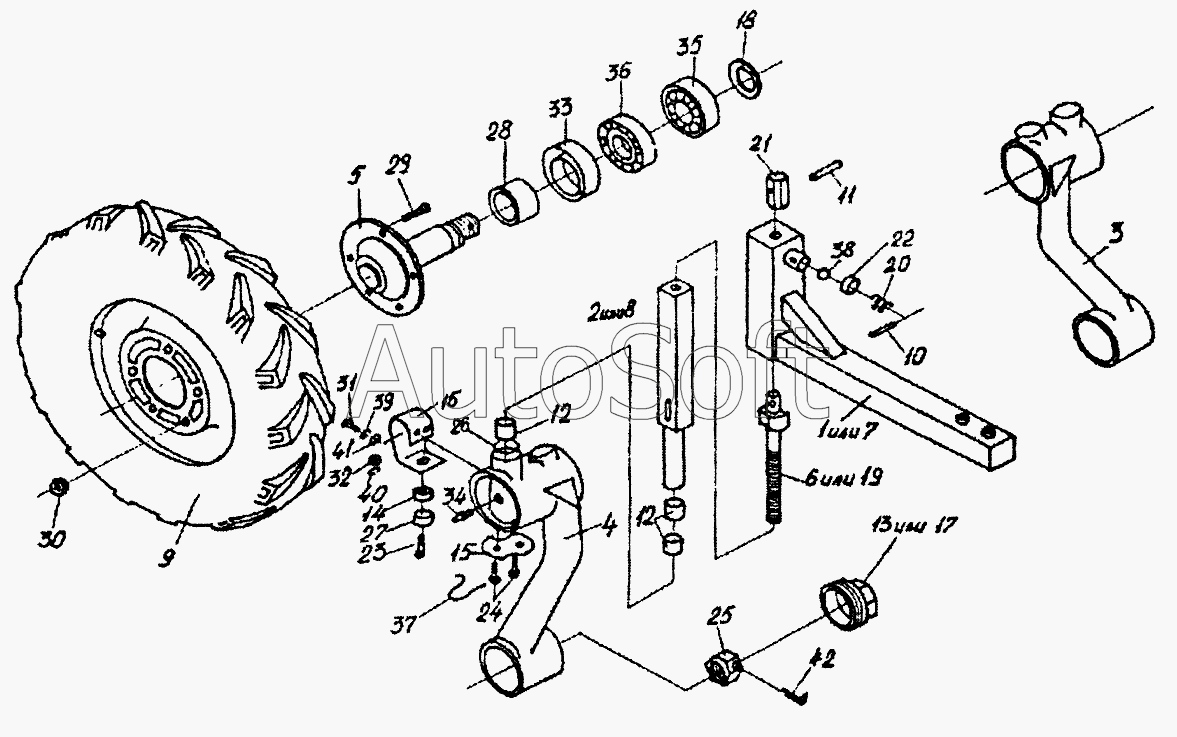

Каталог запасных частей к технике: Гомсельмаш КСН-6 (2005). Колеса флюгерные (КСН0107000, КСН0107000-01)
31
36
35
35
34
34
33
33
32
32
31
36
30
30
29
28
27
26
26
25
25
24
41
42
42
24
41
40
40
39
39
38
38
37
37
7
12
12
12
12
11
11
10
10
9
9
8
8
13
7
6
6
5
4
3
2
2
1
18
23
23
22
22
21
21
20
20
19
19
1
18
17
17
16
16
15
15
14
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КСН0107000 | К***0 | Колесо флюгерное | |
| КСН0107000-01 | К***1 | Колесо флюгерное | |
| КСН0107070 | К***0 | Флюгерная опора | |
| КСН0107070-01 | К***1 | Флюгерная опора | |
| КСН0107090 | К***0 | Ролик | |
| КСН0107090 | К***0 | Ролик | |
| КСН0107100 | К***0 | Ступица | |
| КСН0107100 | К***0 | Ступица | |
| 1 | К***0 | Опора | |
| 1 | К***0 | Опора | |
| 2 | К***0 | Ось | |
| 2 | К***0 | Ось | |
| 3 | К***0 | Кронштейн | |
| 4 | К***1 | Кронштейн | |
| 5 | К***0 | Ступица | |
| 6 | К***0 | Винт | |
| 6 | К***0 | Винт | |
| 7 | К***0 | Опора | |
| 7 | К***0 | Опора | |
| 8 | К***0 | Ось | |
| 8 | К***0 | Ось | |
| 9 | К***0 | Колесо | |
| 9 | К***0 | Колесо | |
| 10 | К***1 | Штифт | |
| 10 | К***1 | Штифт | |
| 11 | К***1 | Штифт | |
| 11 | К***1 | Штифт | |
| 12 | К***1 | Подшипник | |
| 12 | К***1 | Подшипник | |
| 13 | К***5 | Каркас ступицы | |
| 13 | К***5 | Каркас ступицы | |
| 14 | К***1 | Подшипник | |
| 15 | К***1 | Копир | |
| 15 | К***1 | Копир | |
| 16 | К***3 | Пружина | |
| 16 | К***3 | Пружина | |
| 17 | К***8 | Каркас ступицы | |
| 17 | К***8 | Каркас ступицы | |
| 18 | К***1 | Шайба | |
| 18 | К***1 | Шайба | |
| 19 | К***8 | Винт | |
| 19 | К***8 | Винт | |
| 20 | К***9 | Пружина | |
| 20 | К***9 | Пружина | |
| 21 | К***2 | Наконечник | |
| 21 | К***2 | Наконечник | |
| 22 | К***3 | Шайба | |
| 22 | К***3 | Шайба | |
| 23 | К***4 | Болт | |
| 23 | К***4 | Болт | |
| 24 | К***5 | Болт специальный | |
| 24 | К***5 | Болт специальный | |
| 25 | К***1 | Гайка | |
| 25 | К***1 | Гайка | |
| 26 | К***5 | Шайба | |
| 26 | К***5 | Шайба | |
| 27 | К***8 | Ролик | |
| 28 | К***9 | Втулка | |
| 29 | А***1 | Болт переднего колеса | |
| 30 | А***8 | Гайка крепления колеса | |
| 30 | А***8 | Гайка крепления колеса | |
| 31 | [***] | Болт М10-6gх20-7796 | |
| 31 | [***] | Болт М10-6gх20-7796 | |
| 32 | [***] | Гайка М12-6g-5915 | |
| 32 | [***] | Гайка М12-6g-5915 | |
| 33 | [***] | Манжета 2.2-55х80-8752 | |
| 33 | [***] | Манжета 2.2-55х80-8752 | |
| 34 | [***] | Масленка 1.2-19853 | |
| 34 | [***] | Масленка 1.2-19853 | |
| 35 | [***] | Подшипник 7207 | |
| 35 | [***] | Подшипник 7207 | |
| 36 | [***] | Подшипник 2007109 | |
| 36 | [***] | Подшипник 2007109 | |
| 37 | [***] | Проволока 2,0-04-3282 (L=120±5мм) | |
| 37 | [***] | Проволока 2,0-04-3282 (L=120±5мм) | |
| 38 | [***] | Шарик Б14,288-3722 | |
| 38 | [***] | Шарик Б14,288-3722 | |
| 39 | [***] | Шайба 10.65Г-6402 | |
| 39 | [***] | Шайба 10.65Г-6402 | |
| 40 | [***] | Шайба 12.65Г-6402 | |
| 40 | [***] | Шайба 12.65Г-6402 | |
| 41 | [***] | Шайба 10.01-11371 | |
| 41 | [***] | Шайба 10.01-11371 | |
| 42 | [***] | Шплинт 5х45-397 | |
| 42 | [***] | Шплинт 5х45-397 |
