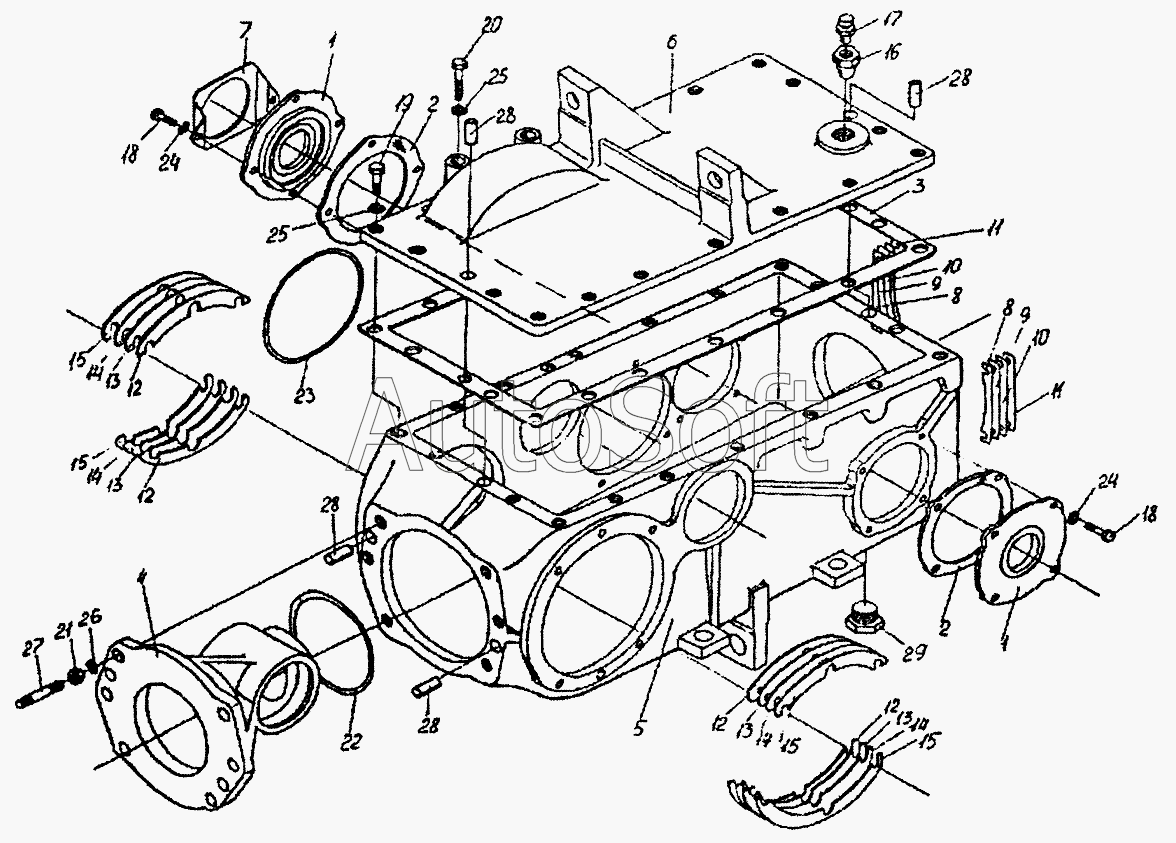

Каталог запасных частей к технике: Гомсельмаш КСН-6 (2005). Редуктор (корпуса и крышки) (КСН0114000)
16
29
28
28
28
28
27
26
25
25
24
24
23
22
21
20
19
18
18
17
1
1
15
15
15
15
14
14
14
14
13
13
13
13
12
12
12
12
11
11
10
10
9
9
8
8
7
6
5
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КСН0114110 | К***0 | Корпус | |
| УЭС0108350 | У***0 | Сапун | |
| 1 | К***0 | Крышка | |
| 2 | К***1 | Прокладка | |
| 3 | К***3 | Прокладка | |
| 4 | К***1 | Опора | |
| 5 | К***4 | Корпус | |
| 6 | К***2 | Крышка | |
| 7 | К***1 | Кронштейн | |
| 8 | К***1 | Прокладка | |
| 9 | К***1 | Прокладка | |
| 10 | К***2 | Прокладка | |
| 11 | К***3 | Прокладка | |
| 12 | К***2 | Прокладка | |
| 13 | К***1 | Прокладка | |
| 14 | К***2 | Прокладка | |
| 15 | К***3 | Прокладка | |
| 16 | У***2 | Пробка | |
| 17 | 3***А | Сапун | |
| 18 | [***] | Болт М8-6gх20-7796 | |
| 19 | [***] | Болт М10-6gх35-7796 | |
| 20 | [***] | Болт М10-6gх75-7796 | |
| 21 | [***] | Гайка М12-6g-5915 | |
| 22 | [***] | Кольцо 115-125-58-2-2-18829 | |
| 23 | [***] | Кольцо 114-120-36-2-2-18829 | |
| 24 | [***] | Шайба 8.65Г-6402 | |
| 25 | [***] | Шайба 10.65Г-6402 | |
| 26 | [***] | Шайба 12.65Г-6402 | |
| 27 | [***] | Шпилька 2М12-6gх25-22036 | |
| 28 | [***] | Штифт 8х26-3128х25-22036 | |
| 29 | [***] | Пробка К3/4А12.019 |
