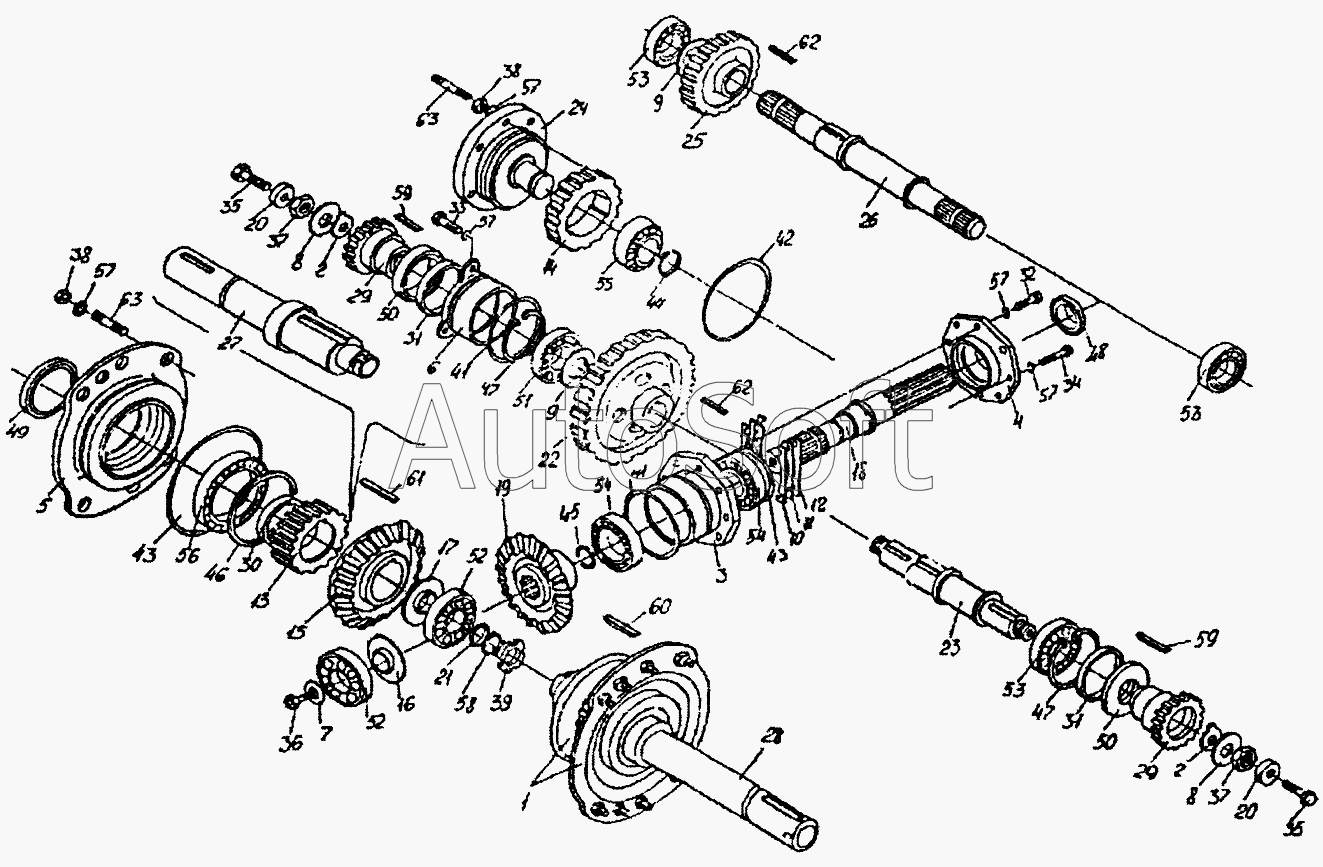

Каталог запасных частей к технике: Гомсельмаш КСН-6 (2005). Редуктор (валы и шестерни) (КСН0114000)
42
50
50
49
48
47
47
46
45
44
43
43
51
41
41
39
38
38
37
37
36
35
35
58
58
63
63
62
62
61
60
59
59
34
57
57
57
57
57
57
57
57
57
56
55
54
54
53
53
52
52
9
9
17
16
15
14
13
12
11
10
18
8
8
7
6
5
4
3
2
2
1
19
20
20
21
22
23
24
25
26
27
28
29
29
30
31
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КСН0114080 | К***0 | Вал ведомый | |
| КСН0114090 | К***0 | Вал | |
| КСН0114100 | К***0 | Шестерня | |
| 1 | К***1 | Вал ведомый | |
| 2 | К***4 | Прокладка | |
| 3 | К***1 | Корпус | |
| 4 | К***2 | Крышка | |
| 5 | К***3 | Корпус | |
| 6 | К***5 | Корпус | |
| 7 | К***2 | Шайба | |
| 8 | К***1 | Шайба | |
| 9 | К***3 | Шайба | |
| 10 | К***1 | Прокладка | |
| 11 | К***1 | Прокладка | |
| 12 | К***3 | Прокладка | |
| 13 | К***1 | Шестерня | |
| 14 | К***3 | Шестерня | |
| 15 | К***5 | Шестерня | |
| 16 | К***2 | Втулка | |
| 17 | К***1 | Втулка | |
| 18 | К***6 | Вал | |
| 19 | К***7 | Шестерня | |
| 20 | К***8 | Втулка | |
| 21 | К***1 | Кольцо | |
| 22 | К***2 | Шестерня | |
| 23 | К***3 | Вал | |
| 24 | К***4 | Опора | |
| 25 | К***5 | Шестерня | |
| 26 | К***6 | Вал | |
| 27 | К***7 | Вал | |
| 28 | К***8 | Вал | |
| 29 | К***1 | Полумуфта | |
| 30 | К***1 | Кольцо | |
| 31 | К***2 | Втулка | |
| 32 | [***] | Болт М10-6gх20-7796 | |
| 33 | [***] | Болт М10-6gх25-7796 | |
| 34 | [***] | Болт М10-6gх45-7796 | |
| 35 | [***] | Болт М12LH-6gх35-7796 | |
| 36 | [***] | Болт М16х1,5-6gх40-7796 | |
| 37 | [***] | Гайка М20х1,5-6g-2526 | |
| 38 | [***] | Гайка М10-6g-5915 | |
| 39 | [***] | Гайка М33х1,5-6Н-11871 | |
| 40 | [***] | Кольцо 075-085-2-2-18829 | |
| 41 | [***] | Кольцо 094-100-36-2-2-18829 | |
| 42 | [***] | Кольцо 114-120-36-2-2-18829 | |
| 43 | [***] | Кольцо 170-175-36-2-2-18829 | |
| 44 | [***] | Кольцо В35-13940 | |
| 45 | [***] | Кольцо В45-13940 | |
| 46 | [***] | Кольцо В110-13941 | |
| 47 | [***] | Кольцо В80-13943 | |
| 48 | [***] | Манжета 1.2-45х65-3-8752 | |
| 49 | [***] | Манжета 2.2-70х95-3-8752 | |
| 50 | [***] | Манжета 2.2-55х80-1-8752 | |
| 51 | [***] | Подшипник 42307-8328 | |
| 52 | [***] | Подшипник 207А-8338 | |
| 53 | [***] | Подшипник 307-8338 | |
| 54 | [***] | Подшипник 7509 | |
| 55 | [***] | Подшипник 982807 | |
| 56 | [***] | Подшипник 80212-8338 | |
| 57 | [***] | Шайба 12.65Г-6402 | |
| 57 | [***] | Шайба 12.65Г-6402 | |
| 58 | [***] | Шайба 33.01-11872 | |
| 59 | [***] | Шпонка 2-10х9х36-10748 | |
| 60 | [***] | Шпонка 2-18х16х32-10748 | |
| 61 | [***] | Шпонка 2-18х16х63-10748 | |
| 62 | [***] | Шпонка 2-14х9х45-23360 | |
| 63 | [***] | Шпилька 2М10-6gх25-22038 |
