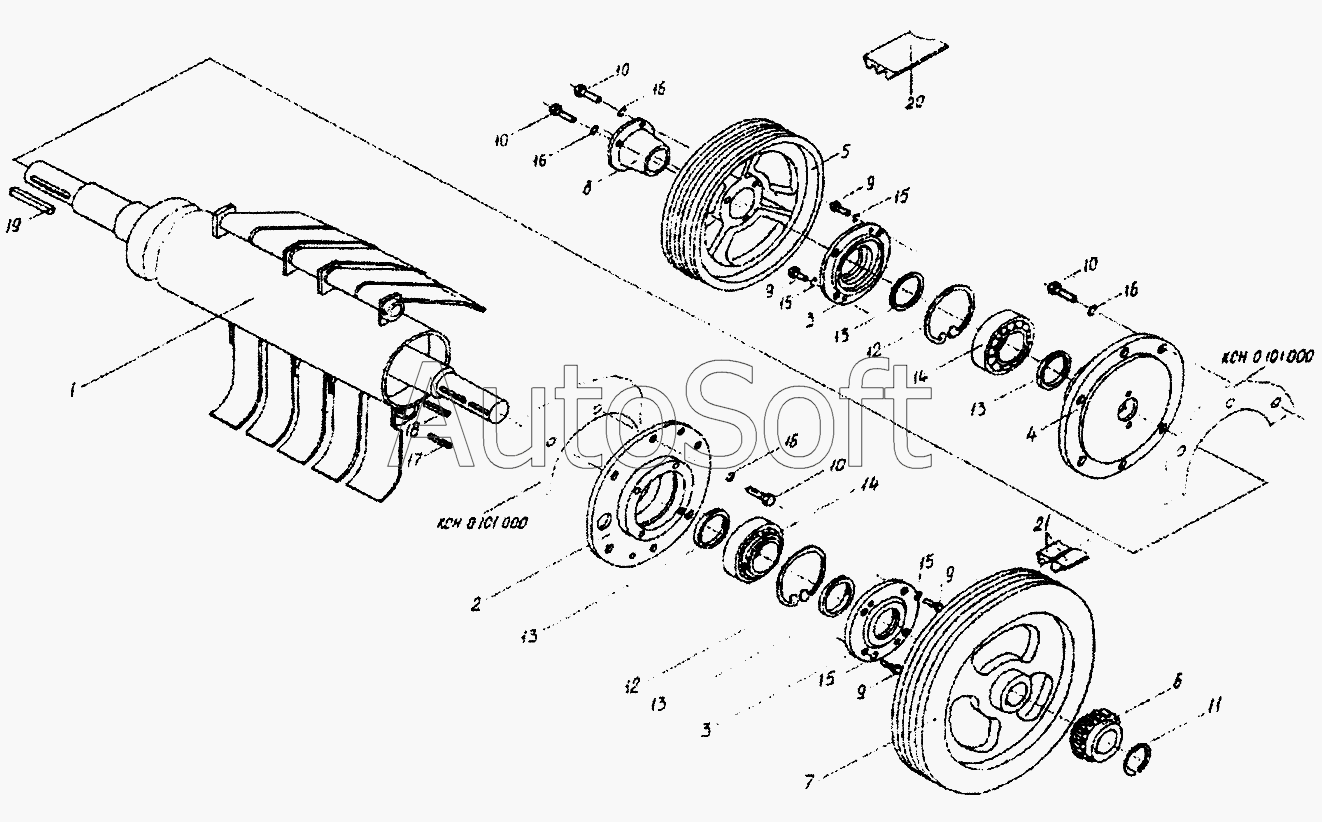

Каталог запасных частей к технике: Гомсельмаш КСН-6 (2005). Установка ботвореза
1
2
3
3
4
5
6
7
8
9
9
9
9
10
10
10
10
11
12
12
12
12
12
12
13
13
13
13
13
13
13
13
13
13
13
13
13
14
14
14
15
15
15
15
15
16
16
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КСН0100060 | К***0 | Корпус | |
| КСН0100220 | К***0 | Корпус | |
| КСН0100230 | К***0 | Крышка | |
| 1 | К***0 | Ботворез | |
| 2 | К***3 | Корпус | |
| 3 | К***4 | Крышка | |
| 4 | К***6 | Корпус | |
| 5 | К***8 | Шкив | |
| 6 | К***3 | Звездочка | |
| 7 | К***6 | Шкив | |
| 8 | К***6 | Втулка | |
| 9 | [***] | Болт М8-6gх25-7796 | |
| 10 | [***] | Болт М10-6gх30-7796 | |
| 11 | [***] | Кольцо А40-13943 | |
| 12 | [***] | Кольцо А110-13943 | |
| 12 | [***] | Кольцо А110-13943 | |
| 12 | [***] | Кольцо А110-13943 | |
| 13 | [***] | Манжета 1.2-45х65-3-8752 | |
| 13 | [***] | Манжета 1.2-45х65-3-8752 | |
| 13 | [***] | Манжета 1.2-45х65-3-8752 | |
| 13 | [***] | Манжета 1.2-45х65-3-8752 | |
| 14 | [***] | Подшипник 11309-8545 | |
| 14 | [***] | Подшипник 11309-8545 | |
| 14 | [***] | Подшипник 11309-8545 | |
| 15 | [***] | Шайба 8.65Г-6402 | |
| 16 | [***] | Шайба 10.65Г-6402 | |
| 17 | [***] | Шпонка 12х11х45-10748 | |
| 18 | [***] | Шпонка 2-12х11х56-10748 | |
| 19 | [***] | Шпонка 12х8х80-23360 | |
| 20 | З***] | Ремень специальный трехручьевой на единой основе ЗНВ-2650 | |
| 21 | [***] | Ремень специальный двухручьевой на единой основе 8V-1700(Satz a2)(фирма"Optobelt") |
