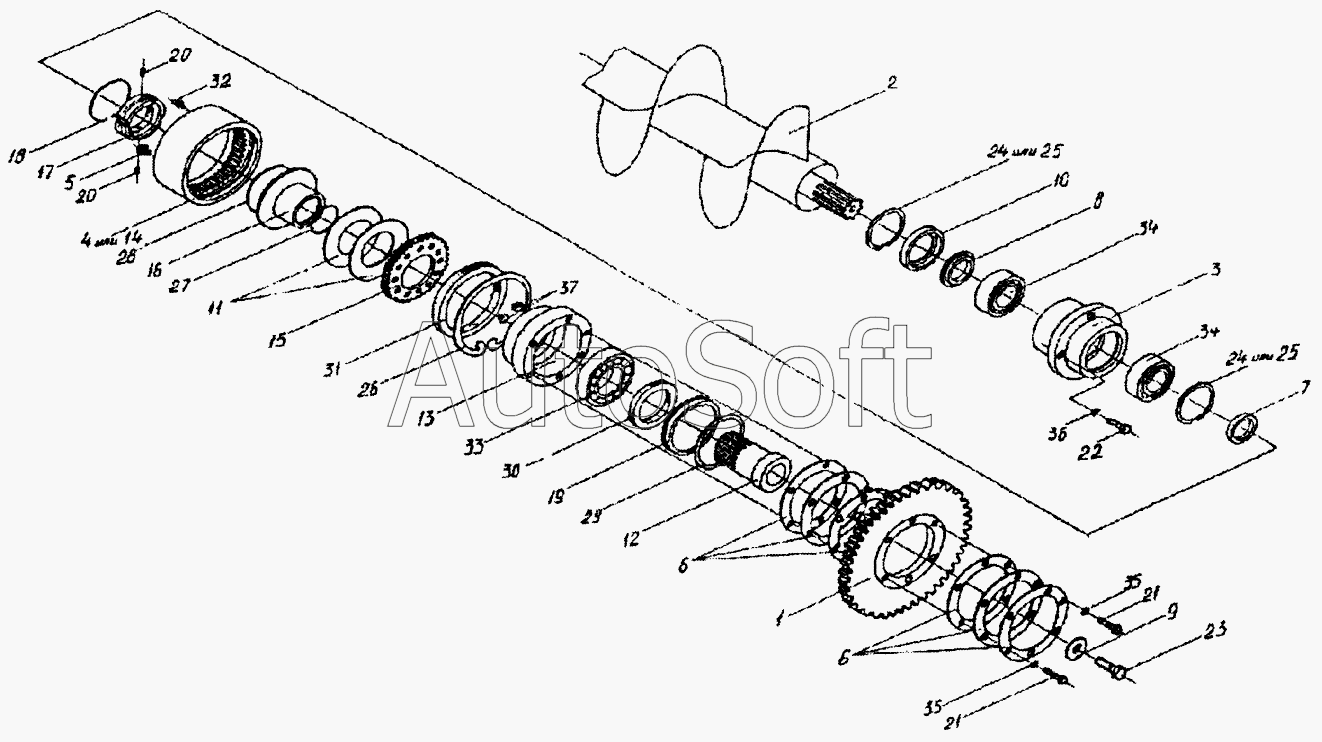

Каталог запасных частей к технике: Гомсельмаш КСН-6 (2005). Устройство шнека
32
22
23
24
24
25
25
26
27
28
29
30
31
21
21
33
34
34
35
35
36
37
11
2
3
4
5
6
6
7
8
9
10
1
12
13
14
15
16
17
18
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КСН0100420А | К***А | Муфта | |
| КСН0105030А | К***А | Опора | |
| КСН0112000А | К***А | Муфта | |
| КСН0112020 | К***0 | Крышка | |
| 1 | К***0 | Звездочка | |
| 2 | К***А | Шнек | |
| 3 | К***А | Стакан | |
| 4 | К***0 | Корпус | |
| 5 | К***0 | Клапан предохранительный | |
| 6 | К***3 | Прокладка регулировочная | |
| 7 | К***2 | Кольцо | |
| 8 | К***А | Шайба | |
| 9 | К***4 | Шайба | |
| 10 | К***А | Шайба | |
| 11 | К***1 | Пружина тарельчатая | |
| 12 | К***А | Вал | |
| 13 | К***2 | Стакан | |
| 14 | К***3 | Корпус | |
| 15 | К***4 | Диск | |
| 16 | К***5 | Втулка | |
| 17 | К***7 | Гайка | |
| 18 | К***8 | Кольцо | |
| 19 | К***2 | Крышка | |
| 20 | П***7 | Винт | |
| 21 | [***] | Болт М8-6gх35-7796 | |
| 22 | [***] | Болт М12-6gх25-7796 | |
| 23 | [***] | Болт М12-6gх30-7796 | |
| 24 | [***] | Кольцо В80-13941 | |
| 25 | [***] | Кольцо В80-13943 | |
| 26 | [***] | Кольцо 8150-13943 | |
| 27 | [***] | Кольцо 055-060-30-2-2-18829/9833 | |
| 28 | [***] | Кольцо 090-095-30-2-2-18829/9833 | |
| 29 | [***] | Кольцо 104-110-36-2-2-18829/9833 | |
| 30 | [***] | Манжета 1.2-70х95-1-8752 | |
| 31 | [***] | Манжета 1.2-120х150-1-8752 | |
| 32 | [***] | Масленка 1.1-19853 | |
| 33 | [***] | Подшипник 46212-831 | |
| 34 | [***] | Подшипник 180508-8882 | |
| 35 | [***] | Шайба 8.65Г-6402 | |
| 36 | [***] | Шайба 12.65Г-6402 | |
| 37 | [***] | Шарик 17.462-40-3722 |
