Каталог запасных частей к технике: Гомсельмаш КСН-6 (2005). Дообрезчик (КСН0106000)
33
33
23
23
23
23
24
25
25
25
26
26
27
28
28
28
28
29
29
30
30
31
31
32
32
32
22
22
34
34
34
34
35
36
36
37
37
37
38
38
39
39
39
39
40
40
12
2
3
4
4
5
6
7
8
9
9
10
10
11
1
13
13
13
14
14
14
14
15
15
15
15
16
16
17
18
18
18
18
19
19
19
19
20
20
21
21

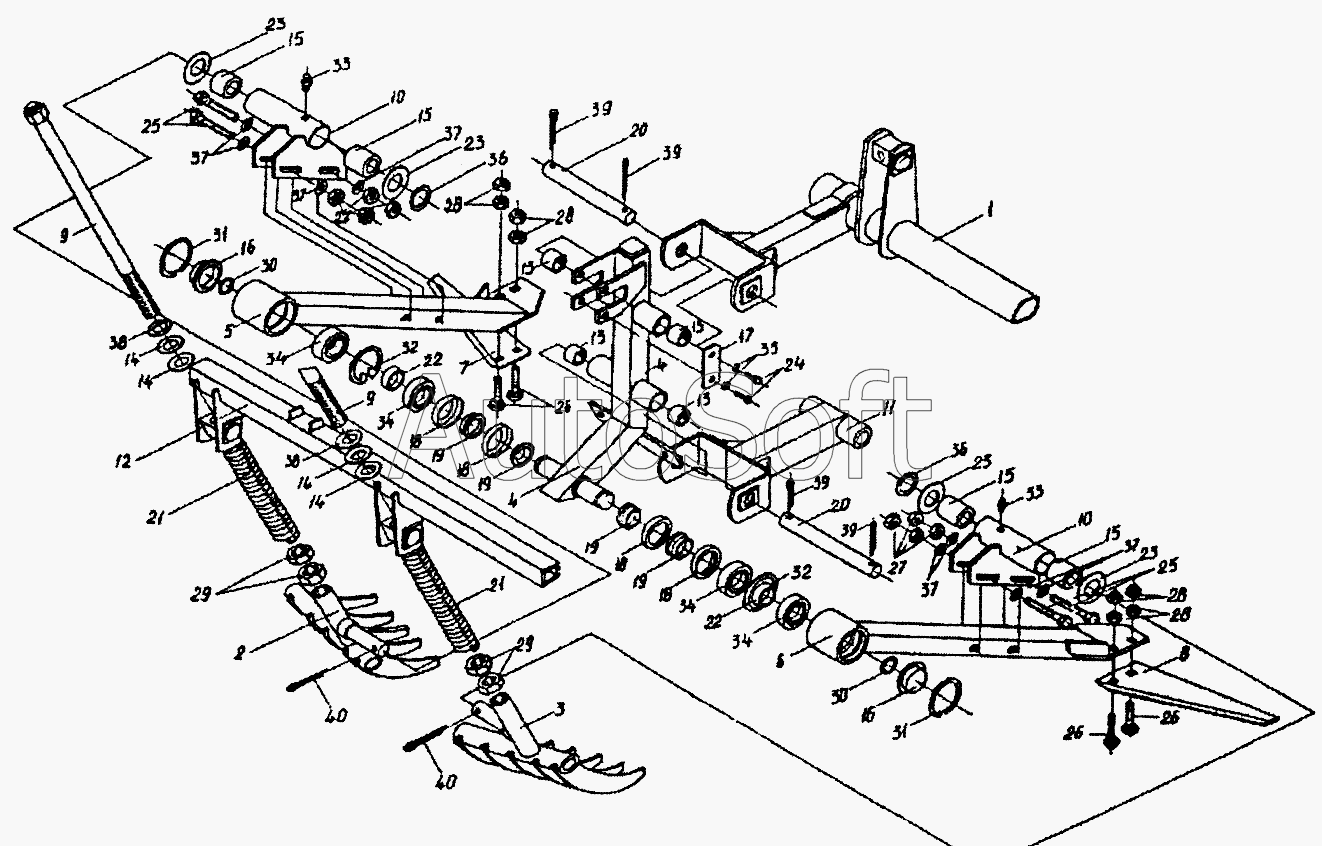

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КСН0106000 | К***0 | Дообрезчик | |
| КСН0106080 | К***0 | Стойка | |
| КСН0106200 | К***0 | Опора | |
| 1 | К***0 | Держатель | |
| 2 | К***0 | Копир | |
| 3 | К***1 | Копир | |
| 4 | К***0 | Стойка | |
| 5 | К***0 | Держатель ножа | |
| 6 | К***1 | Держатель ножа | |
| 7 | К***А | Нож копира | |
| 8 | К***1 | Нож копира | |
| 9 | К***0 | Болт | |
| 10 | К***0 | Опора | |
| 11 | К***0 | Держатель | |
| 12 | К***0 | Вал | |
| 13 | К***2 | Втулка | |
| 14 | К***3 | Шайба | |
| 15 | К***4 | Втулка | |
| 16 | К***1 | Крышка | |
| 17 | К***6 | Накладка | |
| 18 | К***8 | Шайба | |
| 19 | К***9 | Шайба | |
| 20 | К***1 | Ось | |
| 21 | К***3 | Пружина | |
| 22 | К***6 | Втулка | |
| 23 | К***2 | Шайба | |
| 24 | [***] | Болт М8-6gх20-7796 | |
| 25 | [***] | Болт М10-6gх75-7796 | |
| 26 | [***] | Болт М12-6gх40-7802 | |
| 27 | [***] | Гайка М10-6g-5915 | |
| 28 | [***] | Гайка М12-6g-5915 | |
| 29 | [***] | Гайка М20-6g-5915 | |
| 30 | [***] | Кольцо В25-13940 | |
| 31 | [***] | Кольцо В58-13941 | |
| 32 | [***] | Кольцо В52-13943 | |
| 33 | [***] | Масленка 1.1-19853 | |
| 34 | [***] | Подшипник 1802058882 | |
| 35 | [***] | Шайба 8.65Г-8402 | |
| 36 | [***] | Шайба 25.01-9649 | |
| 37 | [***] | Шайба 10.01-11371 | |
| 38 | [***] | Шайба 20.01-11371 | |
| 39 | [***] | Шплинт 5х32-397 | |
| 40 | [***] | Шплинт 6,3х32-397 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
