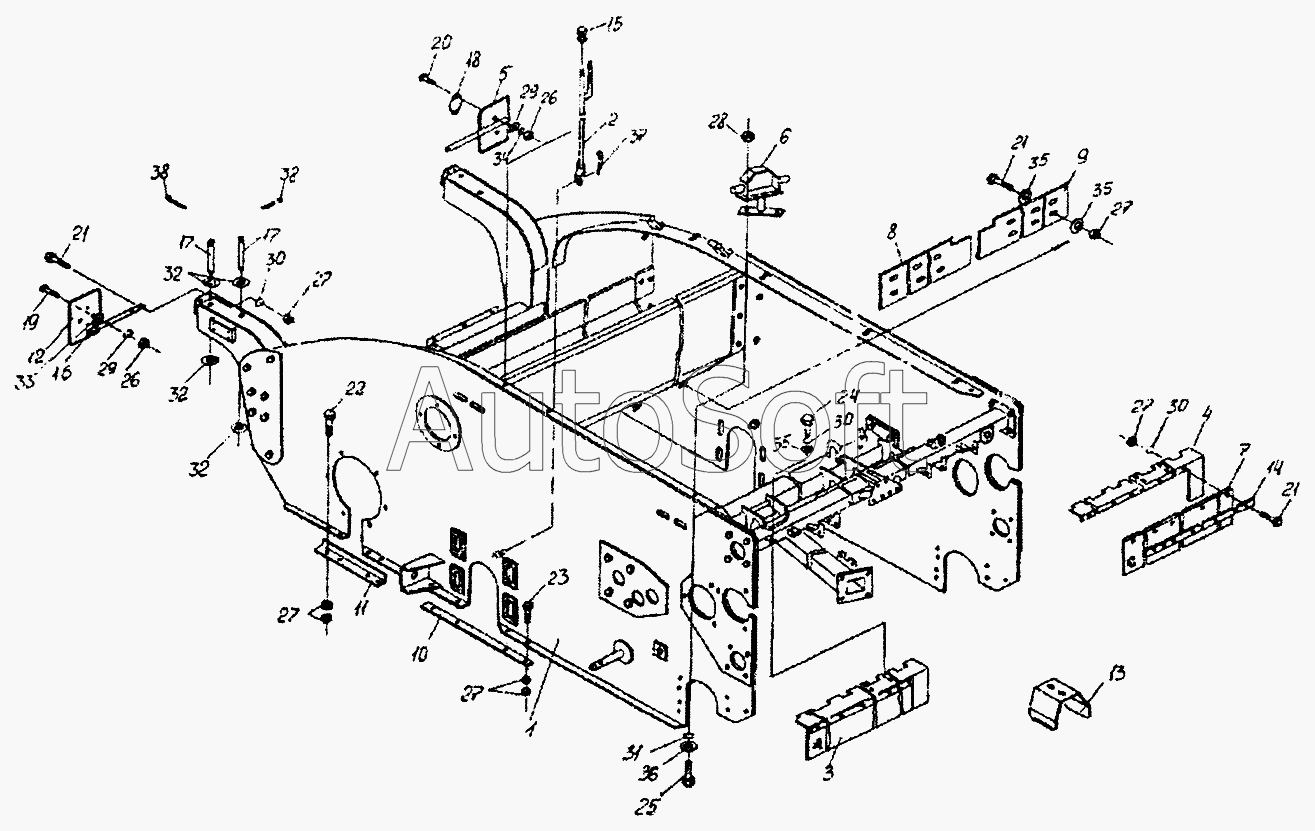

Каталог запасных частей к технике: Гомсельмаш КСН-6 (2005). Рама, щитки, ограждение
30
30
30
23
23
24
25
26
26
26
26
27
27
27
27
27
27
27
27
27
27
28
29
29
29
29
30
30
31
32
32
32
32
33
34
35
35
35
36
37
38
12
2
3
4
5
6
7
8
9
10
11
1
13
14
15
16
17
17
18
19
20
21
21
21
21
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КСН0100330 | К***0 | Ограждение | |
| КСН0100600 | К***0 | Щиток | |
| 1 | К***0 | Рама | |
| 2 | К***0 | Тяга регулировочная | |
| 3 | К***1 | Ограждение | |
| 4 | К***0 | Кронштейн | |
| 5 | К***1 | Щиток | |
| 6 | К***0 | Опора | |
| 7 | К***7 | Фартук | |
| 8 | К***2 | Пластина | |
| 9 | К***1 | Пластика | |
| 10 | К***4 | Пластина | |
| 11 | К***7 | Уголок | |
| 12 | К***7 | Щиток | |
| 13 | К***6 | Ограждение | |
| 14 | К***1 | Пластина | |
| 15 | К***4 | Гайка | |
| 16 | К***1 | Держатель | |
| 17 | К***6 | Шкворень | |
| 18 | [***] | Световозвращатель 13,3731-01 "У-Т" | |
| 19 | [***] | Винт ВМ6-6gх14-17473 | |
| 20 | [***] | Винт ВМ6-6gх20-17473 | |
| 21 | [***] | Болт М8-6gх20-7796 | |
| 21 | [***] | Болт М8-6gх20-7796 | |
| 22 | [***] | Болт М8-6gх25-7796 | |
| 23 | [***] | Болт М8-6gх30-7796 | |
| 24 | [***] | Болт М8-6gх16-7808 | |
| 25 | [***] | Болт М12-6gх30-7808 | |
| 26 | [***] | Гайка М6-6g-5915 | |
| 26 | [***] | Гайка М6-6g-5915 | |
| 27 | [***] | Гайка М8-6g-5915 | |
| 27 | [***] | Гайка М8-6g-5915 | |
| 28 | [***] | Гайка М12-6g-5915 | |
| 29 | [***] | Шайба 6.65Г-6402 | |
| 29 | [***] | Шайба 6.65Г-6402 | |
| 30 | [***] | Шайба 8.65Г-6402 | |
| 30 | [***] | Шайба 8.65Г-6402 | |
| 31 | [***] | Шайба 12.65Г-6402 | |
| 32 | [***] | Шайба 25.01-9649 | |
| 33 | [***] | Шайба С6.01-11371 | |
| 34 | [***] | Шайба 6.01-11371 | |
| 35 | [***] | Шайба 8.01-11371 | |
| 36 | [***] | Шайба 12.01-11371 | |
| 37 | [***] | Шплинт 4х22-397 | |
| 38 | [***] | Шплинт 6,3х32-397 |
