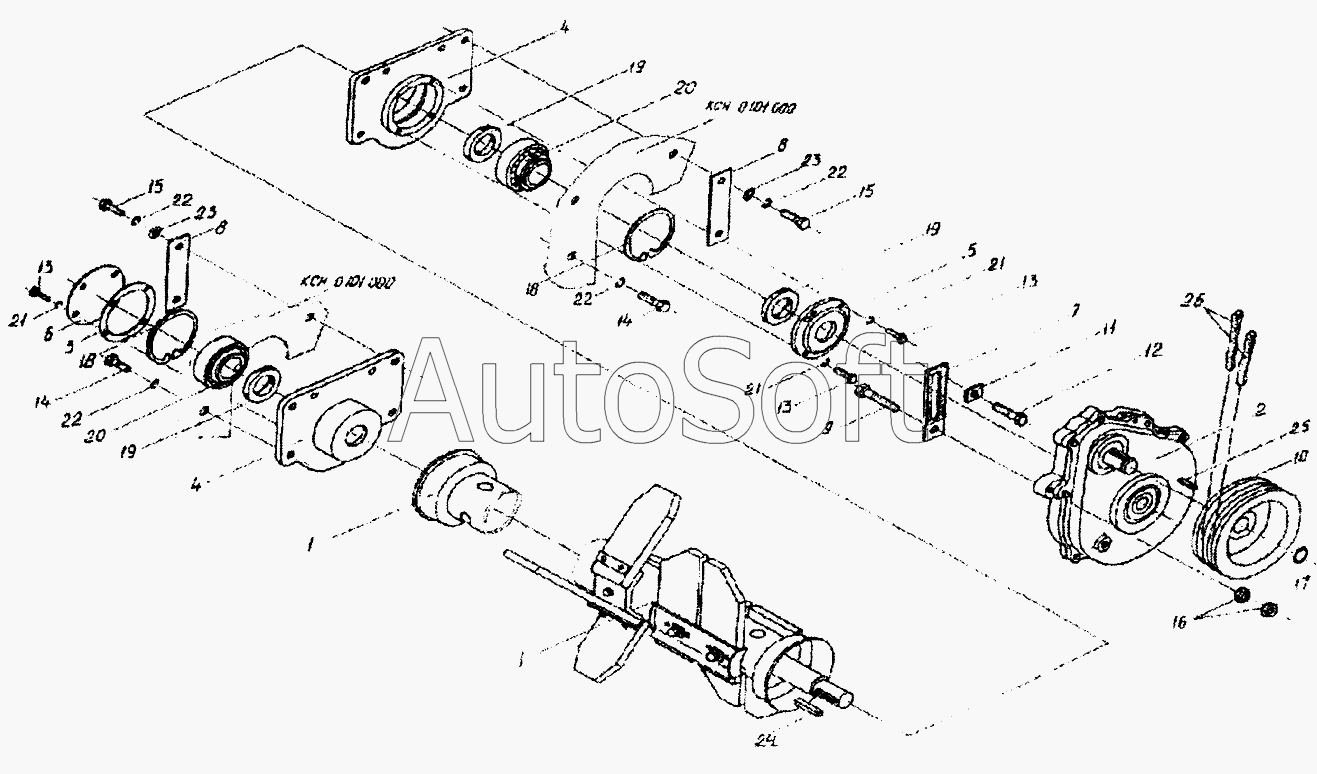

Каталог запасных частей к технике: Гомсельмаш КСН-6 (2005). Установка вала доочистителя
15
15
26
25
24
23
23
22
22
22
22
21
21
21
20
20
19
19
19
19
19
19
18
18
17
16
1
1
14
14
13
13
13
12
11
10
9
9
8
7
6
5
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КСН0100210 | К***0 | Крышка | |
| КСН0100240 | К***0 | Корпус | |
| 1 | К***0 | Вал доочистителя | |
| 2 | К***0 | Редуктор цилиндрический | |
| 3 | К***6 | Прокладка | |
| 4 | К***5 | Корпус | |
| 5 | К***6 | Крышка | |
| 6 | К***5 | Крышка | |
| 7 | К***8 | Пластина | |
| 8 | К***7 | Пластина | |
| 9 | К***7 | Болт | |
| 10 | К***4 | Шкив | |
| 11 | К***1 | Шайба | |
| 12 | У***А | Болт | |
| 13 | [***] | Болт М8-6gх20-7796 | |
| 14 | [***] | Болт М16-6gх20-7796 | |
| 15 | [***] | Болт М16-6gх30-7796 | |
| 16 | [***] | Гайка М14-6g-2526 | |
| 17 | [***] | Кольцо А25-13940 | |
| 18 | [***] | Кольцо А90-13943 | |
| 19 | [***] | Манжета 1.2-45х65-3-8752 | |
| 19 | [***] | Манжета 1.2-45х65-3-8752 | |
| 20 | [***] | Подшипник 11209-8545 | |
| 21 | [***] | Шайба 8.65Г-6402 | |
| 22 | [***] | Шайба 16.65Г-6402 | |
| 23 | [***] | Шайба 16.01-11371 | |
| 24 | [***] | Шпонка 2-10х9х56-10748 | |
| 25 | [***] | Шпонка 8х7х40-23360 | |
| 26 | [***] | Ремень 2кл.II 16х11-1120-5813 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
