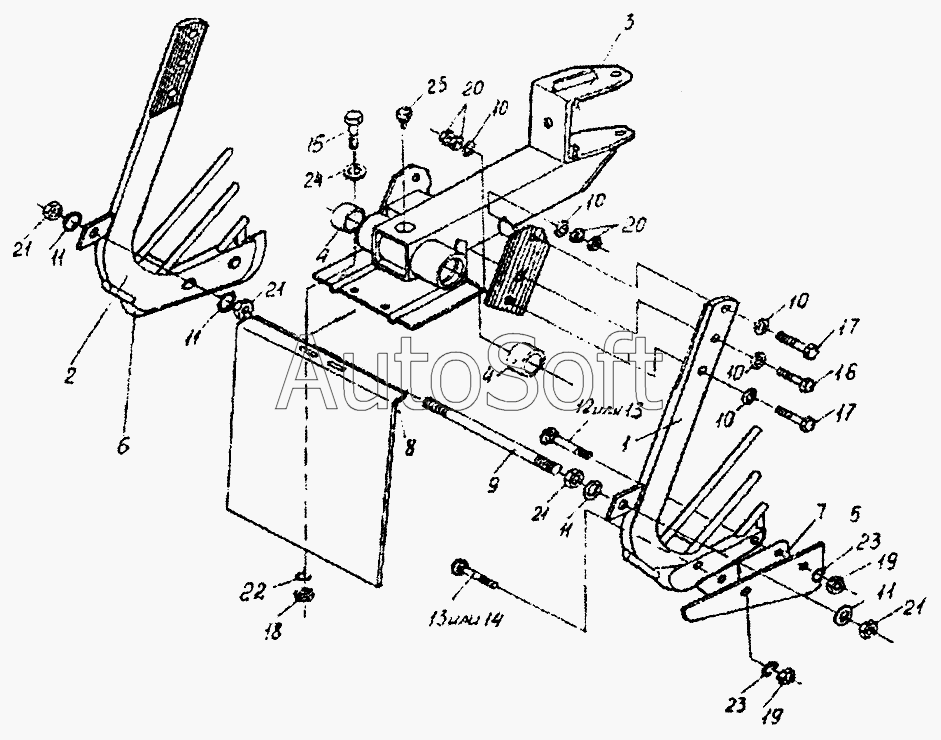

Каталог запасных частей к технике: Гомсельмаш КСН-6 (2005). Копач (КСН0104000)
1
2
3
4
4
5
6
7
8
9
10
10
10
10
10
11
11
11
11
12
13
13
14
15
16
17
17
18
19
19
20
20
21
21
21
21
22
23
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КСН0104000 | К***0 | Копач | |
| КСН0104160 | К***0 | Рычаг | |
| 1 | К***0 | Копач | |
| 2 | К***1 | Копач | |
| 3 | К***0 | Рычаг | |
| 4 | К***2 | Подшипник | |
| 5 | К***6 | Лемех | |
| 6 | К***1 | Лемех | |
| 7 | К***1 | Пластина | |
| 8 | К***2 | Кожух | |
| 9 | К***2 | Шпилька | |
| 10 | К***6 | Шайба | |
| 11 | К***1 | Шайба | |
| 12 | [***] | Болт М12-6gх40-7786 | |
| 13 | [***] | Болт М12-6gх50-7786 | |
| 14 | [***] | Болт М12-6gх55-7786 | |
| 15 | [***] | Болт М8-6gх20-7796 | |
| 16 | [***] | Болт М16х1,5-6gх65-7796 | |
| 17 | [***] | Болт М16х1,5-6gх80-7796 | |
| 18 | [***] | Гайка М8-6g-5915 | |
| 19 | [***] | Гайка М12-6g-5915 | |
| 20 | [***] | Гайка М16х1,5-6g-5915 | |
| 21 | [***] | Гайка М20х1,5-6g-5915 | |
| 22 | [***] | Шайба 8Т.65Г-6402 | |
| 23 | [***] | Шайба 12Т.65Г-6402 | |
| 24 | [***] | Шайба С8.01-11371 | |
| 25 | [***] | Масленка 1.2-19853 |
