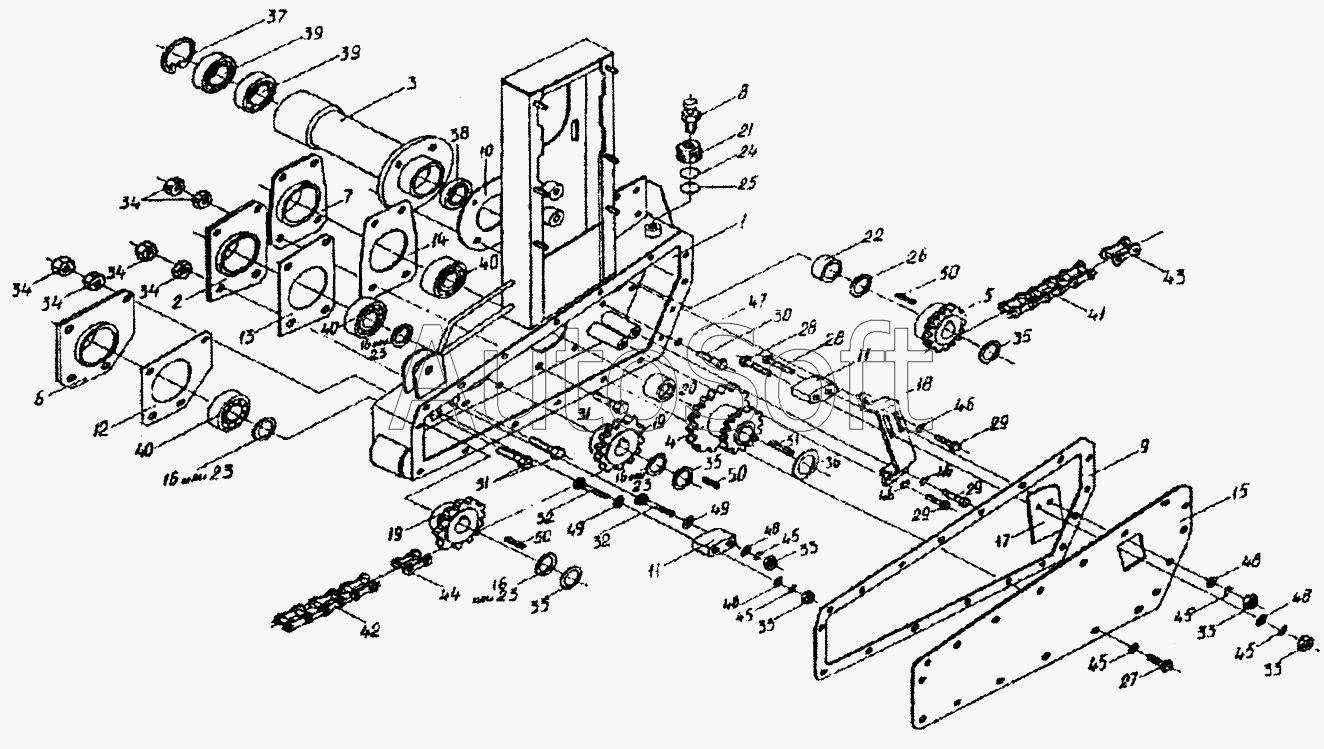

Каталог запасных частей к технике: Гомсельмаш КСН-6 (2005). Валкоукладчик (правый корпус) (КСН0118000А)
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
16
16
16
17
18
19
19
20
21
22
22
23
23
23
23
24
25
26
27
28
28
29
29
30
31
31
32
32
33
33
33
33
34
34
34
34
34
35
35
35
36
37
38
39
39
40
40
40
41
42
43
44
45
45
45
45
46
46
46
47
48
48
48
48
49
49
49
50
50
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КСН0118200А | К***А | Опора | |
| 1 | К***А | Корпус | |
| 2 | К***0 | Корпус | |
| 3 | К***А | Стакан | |
| 4 | К***0 | Звездочка | |
| 5 | К***0 | Звездочка | |
| 6 | К***0 | Корпус | |
| 7 | К***0 | Корпус | |
| 8 | Р***0 | Сапун | |
| 9 | К***2 | Прокладка | |
| 10 | К***А | Прокладка | |
| 11 | К***3 | Вкладыш | |
| 12 | К***1 | Прокладка | |
| 13 | К***2 | Прокладка | |
| 14 | К***3 | Прокладка | |
| 15 | К***А | Крышка | |
| 16 | К***9 | Шайба регулировочная | |
| 17 | К***А | Пластина | |
| 18 | К***1 | Кронштейн | |
| 19 | К***А | Звездочка | |
| 20 | К***1 | Втулка | |
| 21 | К***1 | Бонка | |
| 22 | К***5 | Втулка | |
| 23 | А***1 | Шайба | |
| 24 | К***4 | Прокладка | |
| 25 | К***1 | Шайба | |
| 26 | К***4 | Шайба | |
| 27 | [***] | Болт М8х6gх20-7796 | |
| 28 | [***] | Болт М8х6gх45-7796 | |
| 29 | [***] | Болт М10-6gх30-7796 | |
| 30 | [***] | Болт М12х1,25-6gх30-7796 | |
| 31 | [***] | Болт М12х1,25-6gх40-7796 | |
| 32 | [***] | Болт М8х6gх55-7802 | |
| 33 | [***] | Гайка М8-6g-5915 | |
| 34 | [***] | Гайка М12х1,25-6g-5915 | |
| 35 | [***] | Кольцо В30-13940 | |
| 36 | [***] | Кольцо В35-13940 | |
| 37 | [***] | Кольцо В72-13943 | |
| 38 | [***] | Подшипник 180206-8882 | |
| 39 | [***] | Подшипник 180207-8882 | |
| 40 | [***] | Подшипник 1580207 | |
| 41 | [***] | Цепь ПР-19,05-3180-13568 (L=590,55мм) | |
| 42 | [***] | Цепь ПРН25,4-6500-2 (L=635мм) | |
| 43 | [***] | Звено С-ПР-19,05-3180-13568 | |
| 44 | [***] | Звено С-ПРН-25,4-6500 | |
| 45 | [***] | Шайба 8.65Г-6402 | |
| 46 | [***] | Шайба 10.65Г-6402 | |
| 47 | [***] | Шайба 12.65Г-6402 | |
| 48 | [***] | Шайба 8.01-11371 | |
| 49 | [***] | Шайба 10.01-11371 | |
| 50 | [***] | Шпонка 8х7х36-23560 | |
| 51 | [***] | Шпонка 10х9х50-10748 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
