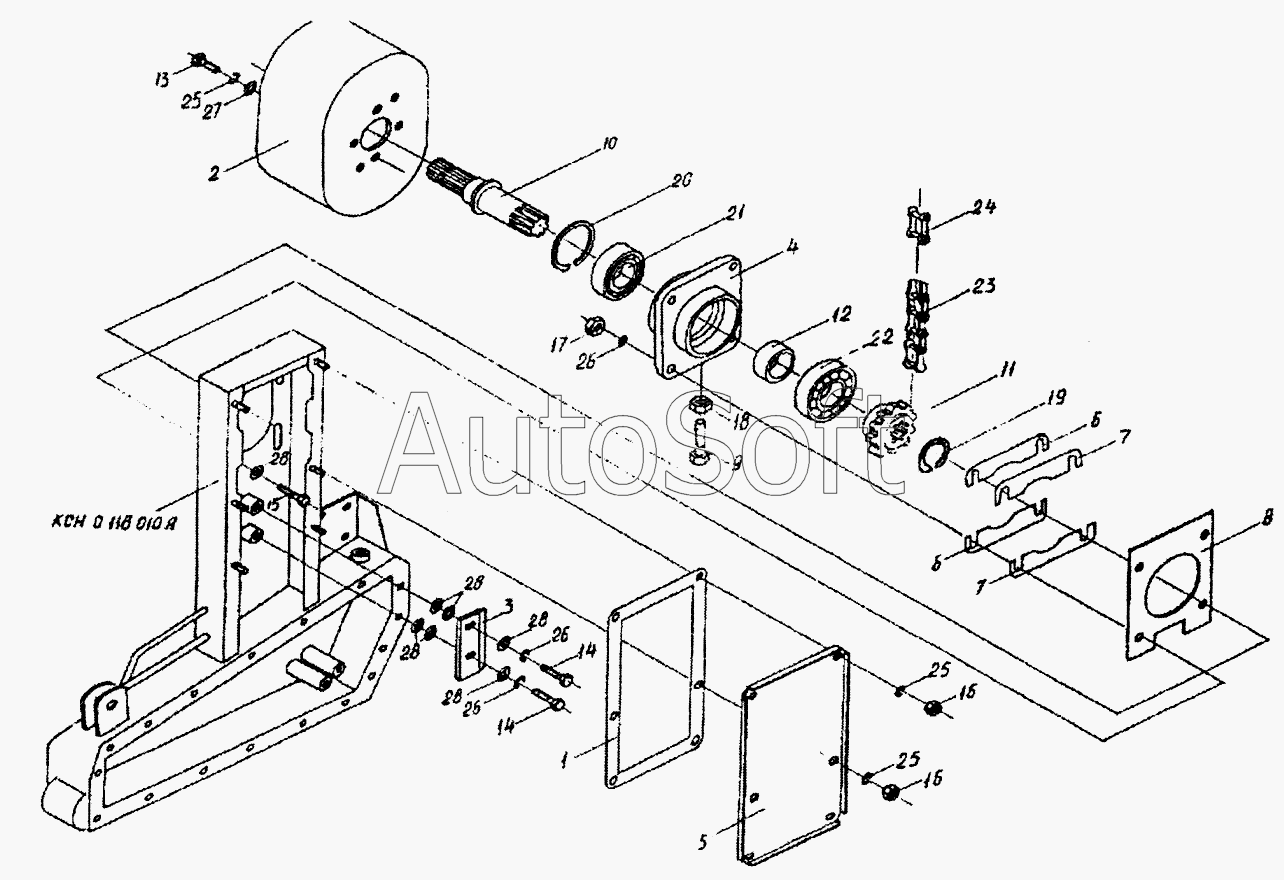

Каталог запасных частей к технике: Гомсельмаш КСН-6 (2005). Контрпривод валкоукладчика
15
28
28
28
28
28
27
26
26
26
25
25
25
24
23
22
21
20
19
18
17
16
16
1
14
14
13
12
11
10
9
8
7
7
6
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КСН0118250 | К***0 | Контрпривод | |
| 1 | К***1 | Прокладка | |
| 2 | К***6 | Колпак | |
| 3 | К***8 | Успокоитель | |
| 4 | К***2 | Корпус | |
| 5 | К***4 | Крышка | |
| 6 | К***А | Прокладка | |
| 7 | К***1 | Прокладка | |
| 8 | К***6 | Пластина | |
| 9 | К***4 | Болт | |
| 10 | К***6 | Вал | |
| 11 | К***7 | Звездочка | |
| 12 | К***5 | Втулка | |
| 13 | [***] | Болт М8х6gх20-7796 | |
| 14 | [***] | Болт М10-6gх30-7796 | |
| 15 | [***] | Болт М10-6gх40-7796 | |
| 16 | [***] | Гайка М8-6g-5915 | |
| 17 | [***] | Гайка М10-6g-5915 | |
| 18 | [***] | Гайка М12-6g-5915 | |
| 19 | [***] | Кольцо В38-13940 | |
| 20 | [***] | Кольцо В80-13941 | |
| 21 | [***] | Подшипник 180508-8882 | |
| 22 | [***] | Подшипник 180308-8882 | |
| 23 | [***] | Цепь ПРН 25,4-6500-2 (L=1397мм) | |
| 24 | [***] | Звено С-ПРН-25,4-6500-2 | |
| 25 | [***] | Шайба 8.65Г-6402 | |
| 26 | [***] | Шайба 10.65Г-6402 | |
| 27 | [***] | Шайба 8.01-11371 | |
| 28 | [***] | Шайба 10.01-11371 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
