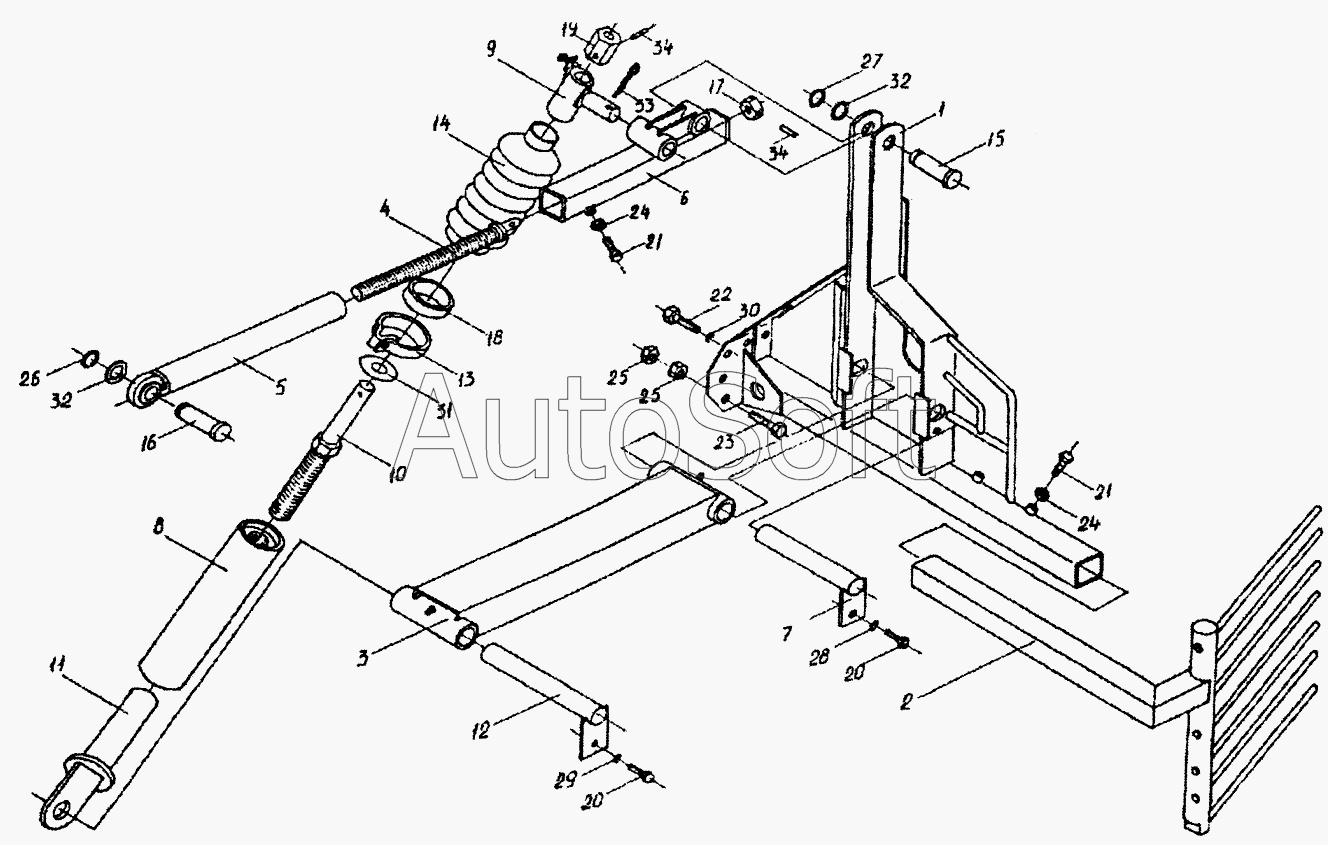

Каталог запасных частей к технике: Гомсельмаш КСН-6 (2005). Рамка, тяги валкоукладчика (левые)
29
21
21
22
23
24
24
24
24
24
24
25
25
26
27
28
21
21
30
31
32
32
32
32
33
34
34
34
34
12
2
3
4
5
6
7
8
9
10
11
1
13
14
15
16
17
18
19
20
20
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КСН0118330А | К***А | Тяга верхняя | |
| КСН0118380А | К***А | Тяга | |
| 1 | К***1 | Рамка | |
| 2 | К***1 | Граблина | |
| 3 | К***1 | Тяга нижняя | |
| 4 | К***0 | Винт | |
| 5 | К***А | Шток | |
| 6 | К***А | Цилиндр | |
| 7 | К***0 | Палец | |
| 8 | К***А | Упор | |
| 9 | К***А | Рычаг | |
| 10 | К***А | Винт | |
| 11 | К***А | Проушина | |
| 12 | К***А | Палец | |
| 13 | А***0 | Хомут стяжной | |
| 14 | К***4 | Гофра | |
| 15 | К***А | Палец | |
| 16 | К***1 | Палец | |
| 17 | К***4 | Втулка | |
| 18 | К***7 | Кольцо | |
| 19 | К***4 | Наконечник | |
| 20 | [***] | Болт М10-6gх16-7796 | |
| 20 | [***] | Болт М10-6gх16-7796 | |
| 21 | [***] | Болт М10-6gх35-7796 | |
| 21 | [***] | Болт М10-6gх35-7796 | |
| 22 | [***] | Болт М12х1,25-6gх30-7796 | |
| 23 | [***] | Болт М12х1,25-6gх45-7796 | |
| 24 | [***] | Гайка М10-6g-5915 | |
| 24 | [***] | Гайка М10-6g-5915 | |
| 24 | [***] | Гайка М10-6g-5915 | |
| 25 | [***] | Гайка М12х1,25-6g-5915 | |
| 26 | [***] | Кольцо А20-13940 | |
| 27 | [***] | Кольцо В20-13940 | |
| 28 | [***] | Шайба 10.65Г.06-6402 | |
| 29 | [***] | Шайба 10.65Г.019-6402 | |
| 30 | [***] | Шайба 12.65Г-6402 | |
| 31 | [***] | Шайба А16.01-6958 | |
| 32 | [***] | Шайба 20.01-11371 | |
| 32 | [***] | Шайба 20.01-11371 | |
| 33 | [***] | Шплинт 5х32-397 | |
| 34 | [***] | Штифт 6H11х30-10774 | |
| 34 | [***] | Штифт 6H11х30-10774 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
