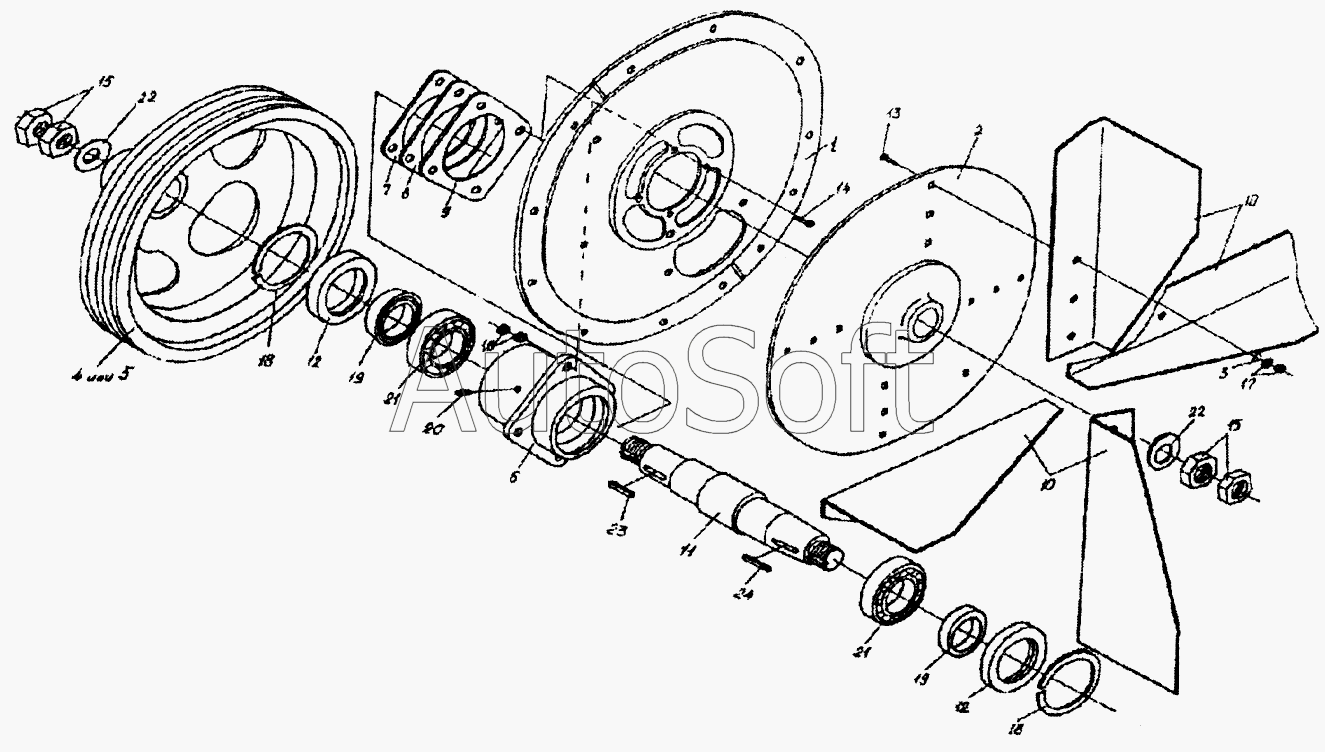

Каталог запасных частей к технике: Гомсельмаш КСН-6 (2005). Ускоритель (КСН0110090)
1
2
3
4
5
6
7
8
9
10
10
11
12
12
13
14
15
15
16
17
18
18
19
19
20
21
21
22
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КСН0110090 | К***0 | Ускоритель | |
| КСН0110110 | К***0 | Крышка | |
| КСН0110150 | К***0 | Корпус | |
| 1 | К***0 | Боковина | |
| 2 | К***0 | Основание лопастей | |
| 3 | К***6 | Шайба | |
| 4 | К***7 | Шкив | |
| 5 | К***7 | Шкив | |
| 6 | К***1 | Корпус | |
| 7 | К***6 | Шайба | |
| 8 | К***1 | Шайба | |
| 9 | К***2 | Шайба | |
| 10 | К***7 | Лопасть | |
| 11 | К***1 | Вал | |
| 12 | К***3 | Крышка | |
| 13 | [***] | Болт М16-6gх66-7786 | |
| 14 | [***] | Винт М16-6gх66-17475 | |
| 15 | [***] | Гайка М30х2-6g-2526 | |
| 16 | [***] | Гайка М12-6g-5915 | |
| 17 | [***] | Гайка М16-6g-5915 | |
| 18 | [***] | Кольцо А90-13941 | |
| 19 | [***] | Манжета 1.2-45х65-1-8752 | |
| 20 | [***] | Масленка 1.2-19853 | |
| 21 | [***] | Подшипник 209-8338 | |
| 22 | [***] | Шайба С30.01-11371 | |
| 23 | [***] | Шпонка 12х8х50-23360 | |
| 24 | [***] | Шпонка 12х8х56-23360 |
