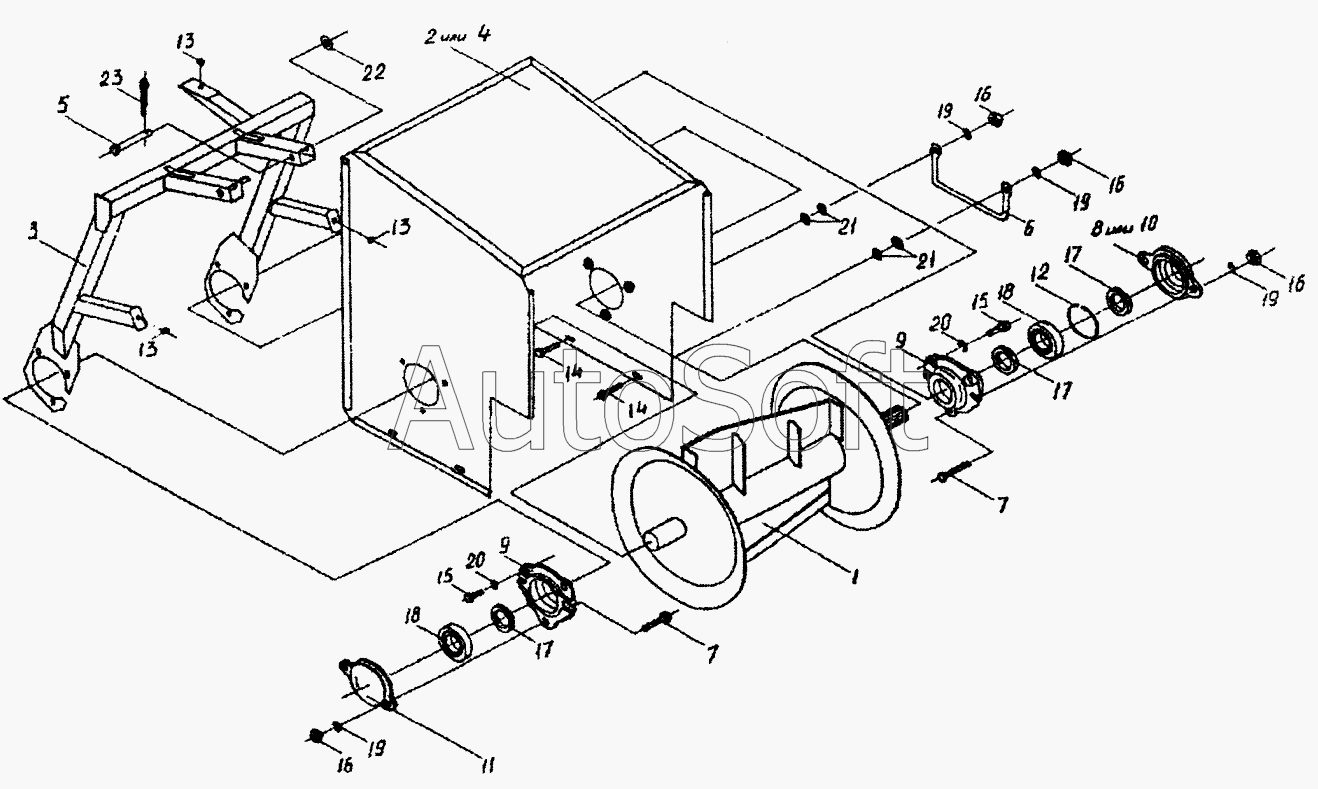

Каталог запасных частей к технике: Гомсельмаш КСН-6 (2005). Ботвометатель (КСН0200000)
1
2
3
4
5
6
7
7
8
9
9
10
11
12
13
13
13
14
14
15
15
16
16
16
16
17
17
17
18
18
19
19
19
19
20
20
21
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***0 | Швырялка | |
| 2 | К***0 | Кожух | |
| 3 | К***0 | Держатель | |
| 4 | К***0 | Кожух | |
| 5 | К***1 | Ось | |
| 6 | К***2 | Ручка | |
| 7 | К***3 | Болт | |
| 8 | К***3 | Крышка | |
| 9 | Н***А | Корпус подшипника | |
| 10 | Н***5 | Крышка подшипника | |
| 11 | Н***8 | Крышка подшипника | |
| 12 | Н***6 | Кольцо распорное | |
| 13 | Р***5 | Заглушка | |
| 14 | [***] | Болт М8-6gх25-7796 | |
| 15 | [***] | Болт М10-6gх35-7796 | |
| 16 | [***] | Гайка М8-6g-5915 | |
| 17 | [***] | Манжета 2.2-40х60-1-8752 | |
| 18 | [***] | Подшипник 11208-28428 | |
| 19 | [***] | Шайба 8.65Г-6402 | |
| 20 | [***] | Шайба 10.65Г-6402 | |
| 21 | [***] | Шайба С8.01.019-11371 | |
| 22 | [***] | Шайба С20.01.019-11371 | |
| 23 | [***] | Шплинт 6,3х32-397 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
