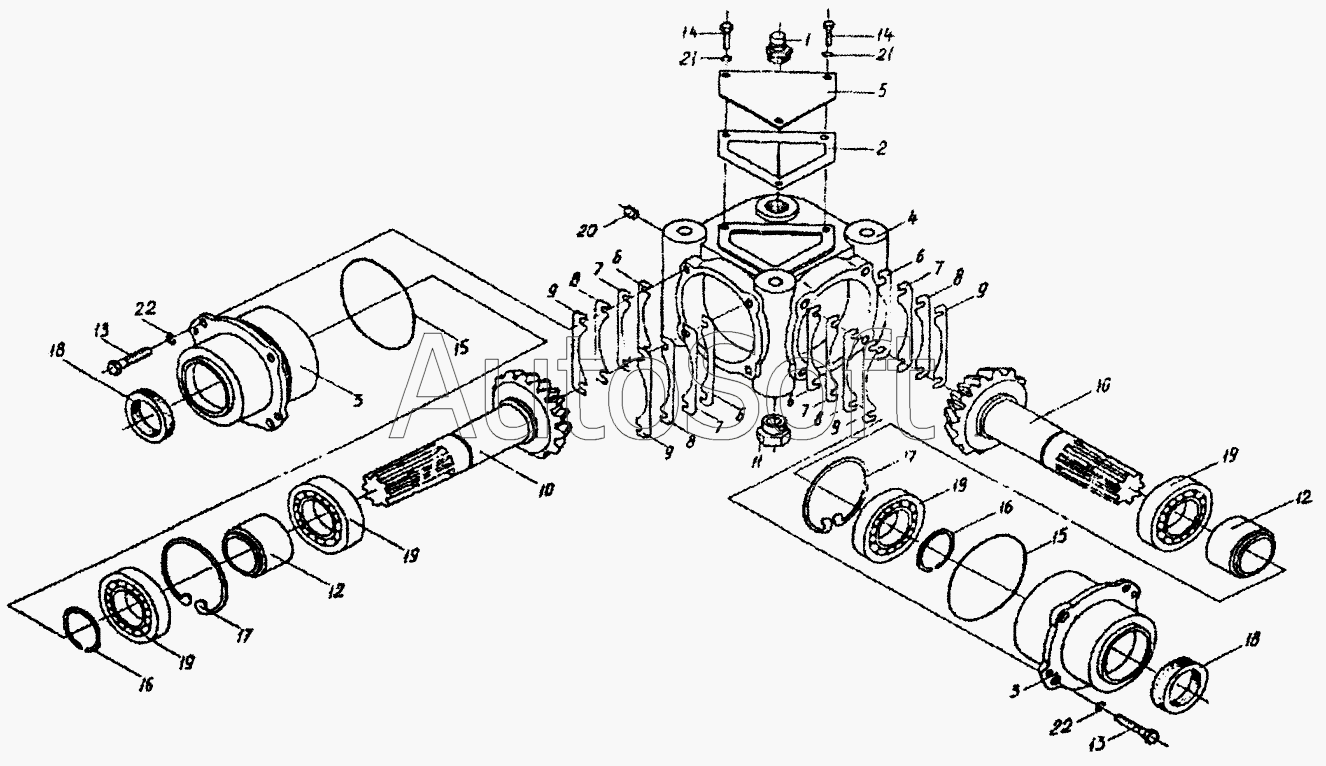

Каталог запасных частей к технике: Гомсельмаш КСН-6 (2005). Редуктор конический (КСН0121000)
1
2
3
3
4
5
6
6
6
6
7
7
7
7
8
8
8
8
9
9
9
9
10
10
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
19
19
20
21
21
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КСН0121010 | К***0 | Стакан | |
| 1 | У***0 | Сапун | |
| 2 | К***1 | Прокладка | |
| 3 | К***2 | Стакан | |
| 4 | К***3 | Корпус | |
| 5 | К***1 | Крышка | |
| 6 | К***1 | Прокладка | |
| 7 | К***1 | Прокладка | |
| 8 | К***2 | Прокладка | |
| 9 | К***3 | Прокладка | |
| 10 | К***1 | Вал-шестерня | |
| 11 | К***3 | Пробка | |
| 12 | К***1 | Втулка | |
| 13 | [***] | Болт М10-6gх30-7796 | |
| 14 | [***] | Болт М6-6gх16-7798 | |
| 15 | [***] | Кольцо 094-100-36-2-2-9833/18829 | |
| 16 | [***] | Кольцо В35-13940 | |
| 17 | [***] | Кольцо В80-13943 | |
| 18 | [***] | Манжета 1.2-35х58-3-8752 | |
| 19 | [***] | Подшипник 307-8338 | |
| 20 | [***] | Пробка 2-3МК12 | |
| 21 | [***] | Шайба 6.65Г-6402 | |
| 22 | [***] | Шайба 10.65Г-6402 |
