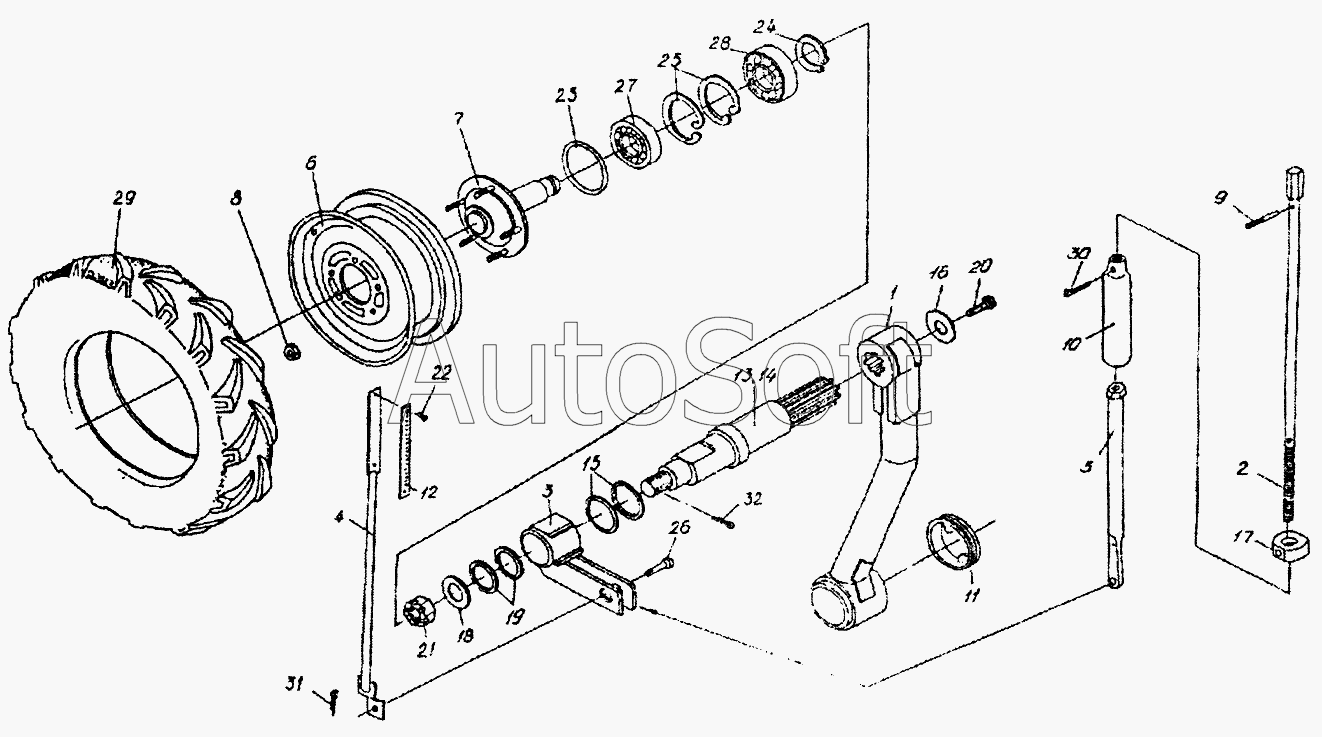

Каталог запасных частей к технике: Гомсельмаш КСН-6 (2005). Опоры задние (КСН-2-0108000, КСН-2-0108000-01)
1
2
3
4
5
6
7
8
8
8
8
9
10
11
12
13
14
15
15
15
16
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КСН-2-0108000 | К***0 | Опора задняя | |
| КСН-2-0108000-02 | К***2 | Опора задняя | |
| КСН-2-0108010 | К***0 | Опора | |
| КСН-2-0108010 | К***0 | Опора | |
| КСН0108060 | К***0 | Линейка | |
| КСН0108090 | К***0 | Колесо | |
| КСН0108090 | К***0 | Колесо | |
| 1 | К***0 | Опора | |
| 2 | К***0 | Болт | |
| 3 | К***0 | Рычаг | |
| 4 | К***0 | Тяга | |
| 5 | К***0 | Тяга регулировочная | |
| 6 | К***0 | Колесо | |
| 7 | К***0 | Ступица | |
| 8 | 4***7 | Гайка крепления колеса | |
| 8 | 4***7 | Гайка крепления колеса | |
| 8 | А***8 | Гайка крепления колеса | |
| 8 | А***8 | Гайка крепления колеса | |
| 9 | К***1 | Штифт | |
| 10 | К***1 | Чехол | |
| 11 | К***1 | Крышка | |
| 12 | К***4 | Линейка | |
| 13 | К***1 | Ось | |
| 14 | К***2 | Ось | |
| 15 | К***2 | Шайба | |
| 15 | К***2 | Шайба | |
| 15 | К***2 | Шайба | |
| 16 | К***2 | Втулка | |
| 16 | К***2 | Втулка | |
| 17 | К***5 | Втулка | |
| 18 | М***5 | Шайба | |
| 19 | П***6 | Шайба | |
| 20 | [***] | Болт М16-68х45-7796 | |
| 20 | [***] | Болт М16-68х45-7796 | |
| 21 | [***] | Гайка М30х2-6g-2528 | |
| 22 | [***] | Заклепка 3х8-10299 | |
| 23 | [***] | Кольцо 090-100-58-9833 | |
| 24 | [***] | Кольцо А35-13942 | |
| 25 | [***] | Кольцо В80-13943 | |
| 26 | [***] | Ось 6-25В12х60-9650 | |
| 27 | [***] | Подшипник 208-8338 | |
| 28 | [***] | Подшипник 307-8338 | |
| 29 | [***] | Шина 5,50-16 мод. Ф122нс8 | |
| 30 | [***] | Шплинт 6,3х32-397 | |
| 31 | [***] | Шплинт 6,3х45-397 | |
| 32 | [***] | Шплинт 6,3х50-397 |
