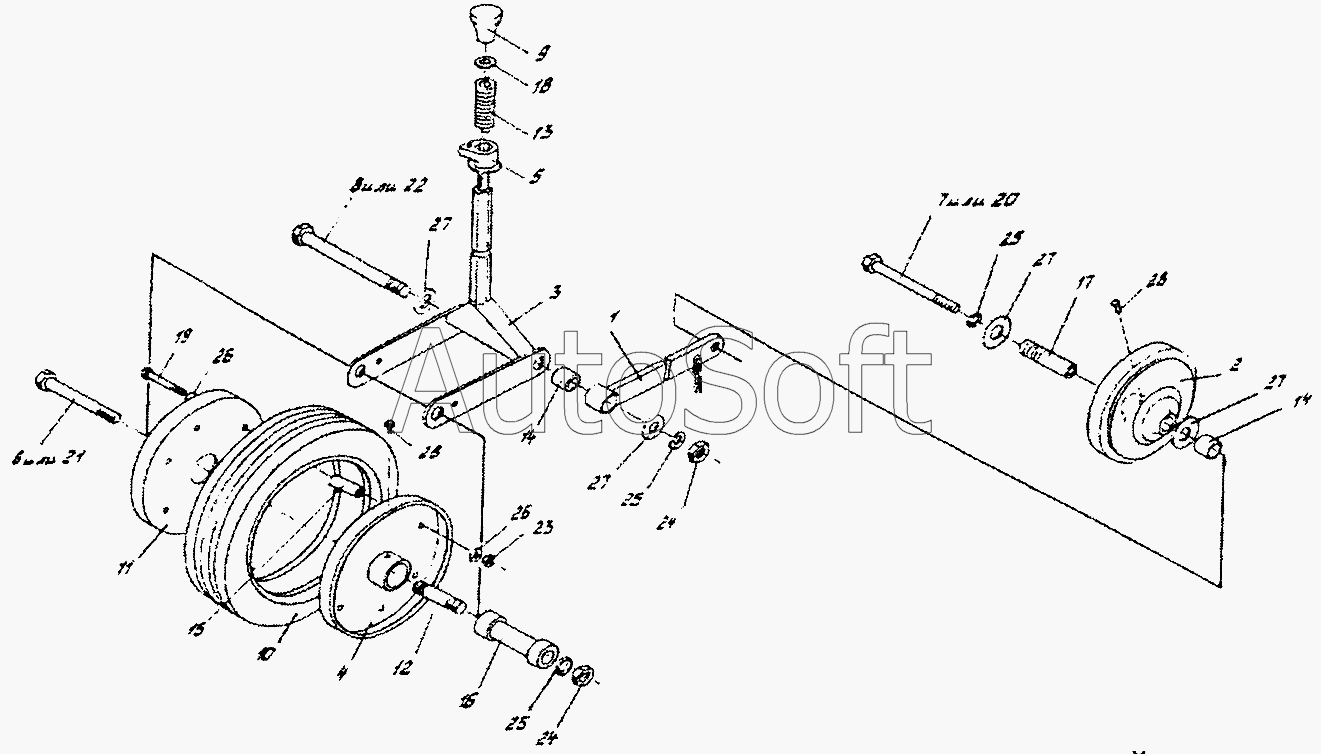

Каталог запасных частей к технике: Гомсельмаш СТВ-12 (2005). Колесо и диск промежуточный (СТВ0105050, СТВ0105400)
25
25
25
20
21
21
22
23
24
24
24
24
25
25
25
25
25
25
19
26
26
27
27
27
27
27
27
27
27
27
27
27
27
28
28
28
28
11
2
3
4
5
6
7
8
9
10
1
12
13
14
14
14
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| СТВ0105050 | С***0 | Диск промежуточный | |
| СТВ0105400 | С***0 | Колесо | |
| СТВ0105410 | С***0 | Колесо | |
| 1 | С***0 | Рычаг | |
| 2 | С***0 | Диск промежуточный | |
| 3 | С***0 | Рамка | |
| 4 | С***0 | Диск | |
| 5 | С***0 | Фиксатор | |
| 6 | С***1 | Болт | |
| 7 | С***3 | Болт | |
| 8 | С***4 | Болт | |
| 9 | С***А | Ручка | |
| 10 | С***6 | Шина | |
| 11 | С***2 | Диск | |
| 12 | С***7 | Втулка | |
| 13 | С***7 | Пружина | |
| 14 | С***6 | Втулка | |
| 14 | С***6 | Втулка | |
| 15 | С***8 | Втулка | |
| 16 | С***9 | Втулка | |
| 17 | С***4 | Втулка | |
| 18 | У***5 | Шайба | |
| 19 | [***] | Болт М8-6gх65-7796 | |
| 20 | [***] | Болт М12-6gх130-7796 | |
| 21 | [***] | Болт М12х1,25-6gх140-7796 | |
| 21 | [***] | Болт М12х1,25-6gх140-7796 | |
| 22 | [***] | Болт М12-6gх175-7796 | |
| 23 | [***] | Гайка М8-6g-5915 | |
| 24 | [***] | Гайка М12х1,25-6g-5915 | |
| 24 | [***] | Гайка М12х1,25-6g-5915 | |
| 25 | [***] | Шайба 12Т.65Г-6402 | |
| 25 | [***] | Шайба 12Т.65Г-6402 | |
| 25 | [***] | Шайба 12Т.65Г-6402 | |
| 26 | [***] | Шайба 8.01-6958 | |
| 27 | [***] | Шайба А12.01-6958 | |
| 27 | [***] | Шайба А12.01-6958 | |
| 27 | [***] | Шайба А12.01-6958 | |
| 28 | [***] | Масленка 1.1-19853 | |
| 28 | [***] | Масленка 1.1-19853 |
