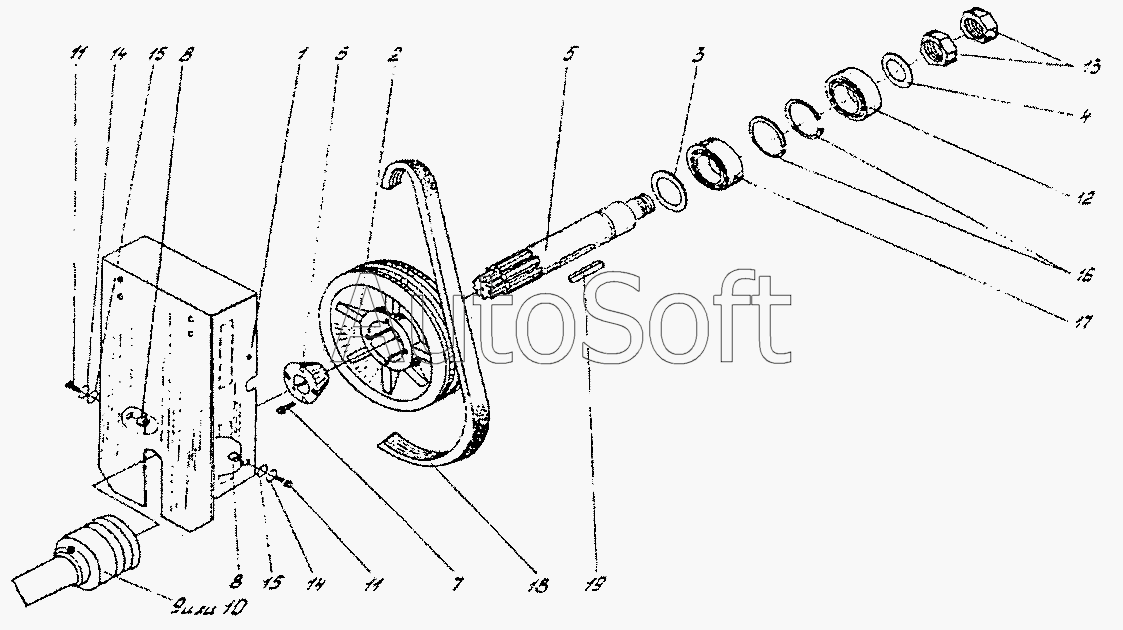

Каталог запасных частей к технике: Гомсельмаш СТВ-12 (2005). Привод вентилятора (СТВ0103200)
11
11
19
18
17
16
15
15
14
14
13
12
1
10
9
8
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| СТВ0103190 | С***0 | Шкив | |
| 1 | С***0 | Щиток | |
| 2 | С***5 | Шкив | |
| 3 | С***6 | Шайба | |
| 4 | С***1 | Шайба | |
| 5 | С***2 | Вал | |
| 6 | С***4 | Втулка | |
| 7 | С***7 | Болт | |
| 8 | С***3 | Втулка | |
| 9 | Н***0 | Карданный вал | |
| 10 | 1***0 | Вал карданный с защитным кожухом | |
| 11 | [***] | Болт М10-6gх30-7796 | |
| 12 | [***] | Болт М10-6gх35-7796 | |
| 13 | [***] | Гайка М22х1,5LH-2526 | |
| 14 | [***] | Шайба 10Т.65Г-6402 | |
| 15 | [***] | Шайба С10.01-11371 | |
| 16 | [***] | Кольцо В72-13943 | |
| 17 | [***] | Подшипник 160207-8882 | |
| 18 | [***] | Ремень клиновой ОРТIВЕLТ-RВ | |
| 19 | [***] | Шпонка 10х8х63-23360 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
