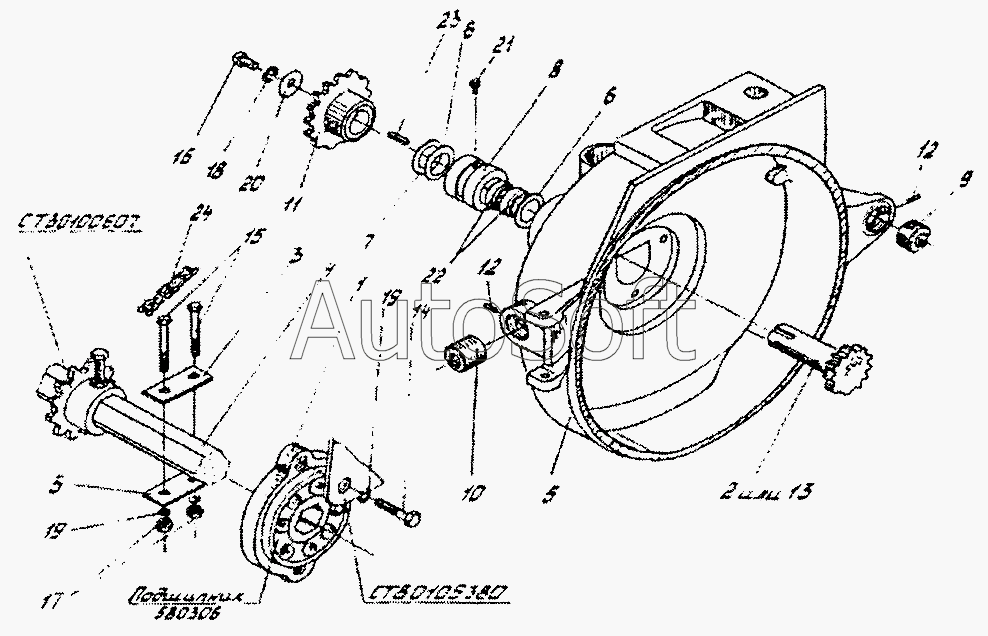

Каталог запасных частей к технике: Гомсельмаш СТВ-12 (2005). Корпус (СТВ0105070)
14
24
24
23
22
21
20
19
19
18
17
16
15
1
13
12
12
11
10
9
8
7
6
6
5
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| СТВ0105070 | С***0 | Корпус | |
| 1 | С***0 | Корпус | |
| 2 | С***0 | Вал-шестерня | |
| 3 | С***1 | Платик | |
| 4 | С***4 | Вал | |
| 5 | С***2 | Корпус | |
| 6 | С***1 | Кольцо | |
| 7 | С***1 | Кольцо | |
| 8 | С***4 | Втулка | |
| 9 | С***5 | Втулка | |
| 10 | С***1 | Втулка | |
| 11 | С***А | Звездочка | |
| 12 | С***1 | Штифт | |
| 13 | С***8 | Вал-шестерня | |
| 14 | [***] | Болт М8-6gх25-7796 | |
| 15 | [***] | Болт М8-6gх50-7796 | |
| 16 | [***] | Болт М6-6gх12-7798 | |
| 17 | [***] | Гайка М8-6g-5915 | |
| 18 | [***] | Шайба 6Т.65Г-6402 | |
| 19 | [***] | Шайба 8Т.65Г-6402 | |
| 20 | [***] | Шайба А6.01-6958 | |
| 21 | [***] | Масленка 1.1-19853 | |
| 22 | [***] | Подшипник 941/15-4060 | |
| 23 | [***] | Шпонка 5х5х16-23360 | |
| 24 | С***0 | Цепь ПР-12,7-1820-1-13568 | |
| 24 | С***0 | Цепь ПР-12,7-1820-1-13568 |
