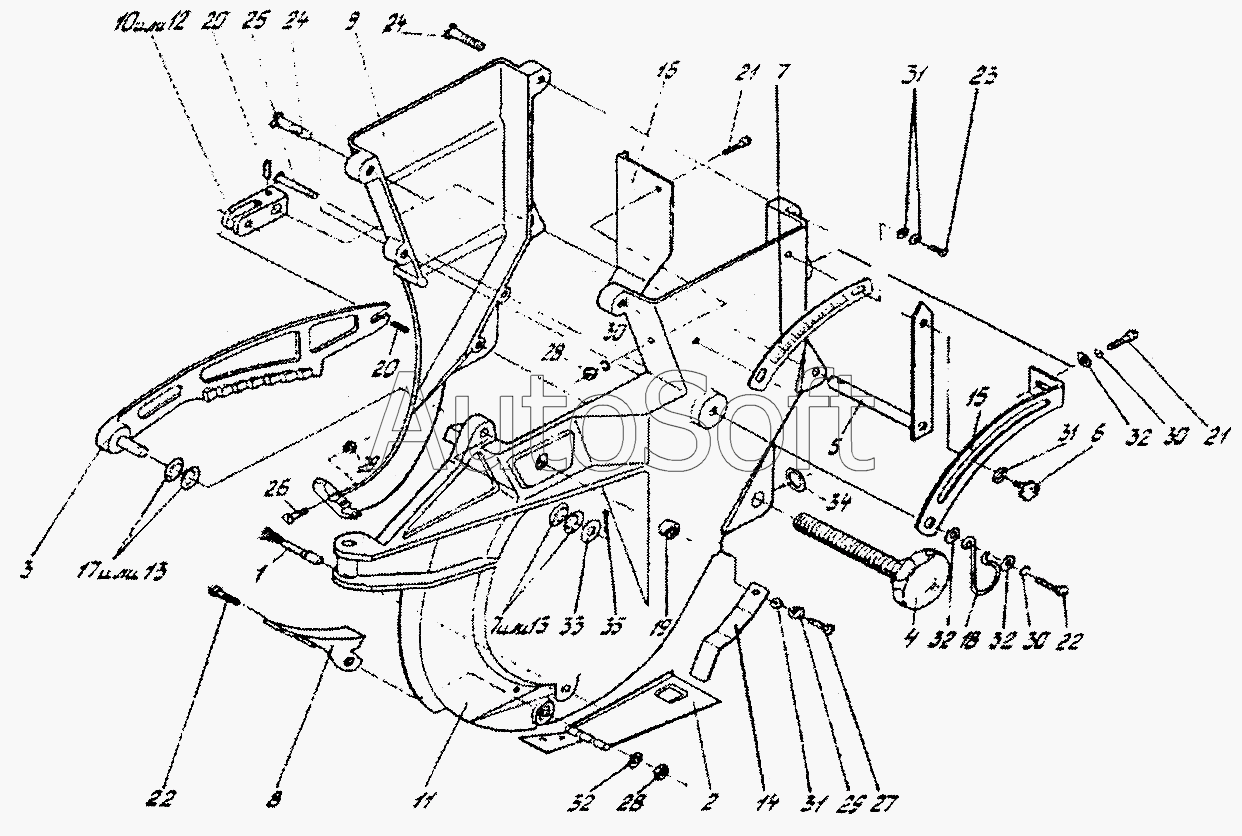

Каталог запасных частей к технике: Гомсельмаш СТВ-12 (2005). Корпус (СТВ0105170)
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
17
18
19
20
20
21
21
22
22
23
24
24
25
26
27
28
28
29
29
30
30
30
31
31
31
32
32
32
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| СТВ0105170 | С***0 | Корпус | |
| СТВ0105710 | С***0 | Корпус | |
| 1 | С***0 | Щетка | |
| 2 | С***0 | Петля | |
| 3 | С***0 | Сбрасыватель | |
| 4 | С***0 | Ручка | |
| 5 | С***0 | Указатель | |
| 6 | С***0 | Ручка | |
| 7 | С***1 | Шкала | |
| 8 | С***8 | Отсекатель | |
| 9 | С***9 | Горловина | |
| 10 | С***1 | Вилка | |
| 11 | С***2 | Корпус | |
| 12 | С***5 | Вилка | |
| 13 | С***9 | Шайба | |
| 14 | С***5 | Пружина | |
| 15 | С***6 | Сектор | |
| 16 | С***7 | Отсекатель | |
| 17 | С***4 | Пружина | |
| 18 | С***9 | Карабин | |
| 19 | С***3 | Втулка | |
| 20 | С***2 | Штифт | |
| 21 | [***] | Болт М6-6gх12-7798 | |
| 22 | [***] | Болт М6-6gх20-7798 | |
| 23 | [***] | Винт М4-6gх8-17473 | |
| 24 | [***] | Винт В1М5-6gх30-17473 | |
| 25 | [***] | Винт В1М5-6gх35-17473 | |
| 26 | [***] | Винт М5-6gх14-17475 | |
| 27 | [***] | Винт М5-6gх18-17475 | |
| 28 | [***] | Гайка М6-6g-5915 | |
| 29 | [***] | Гайка М5-6g-5927 | |
| 30 | [***] | Шайба 6Т.65Г-6402 | |
| 31 | [***] | Шайба А5.01-6958 | |
| 32 | [***] | Шайба 6.01-11371 | |
| 33 | [***] | Шайба 8.01-11371 | |
| 34 | [***] | Кольцо В12-13940 | |
| 35 | [***] | Шплинт 2,5х18-397 |
