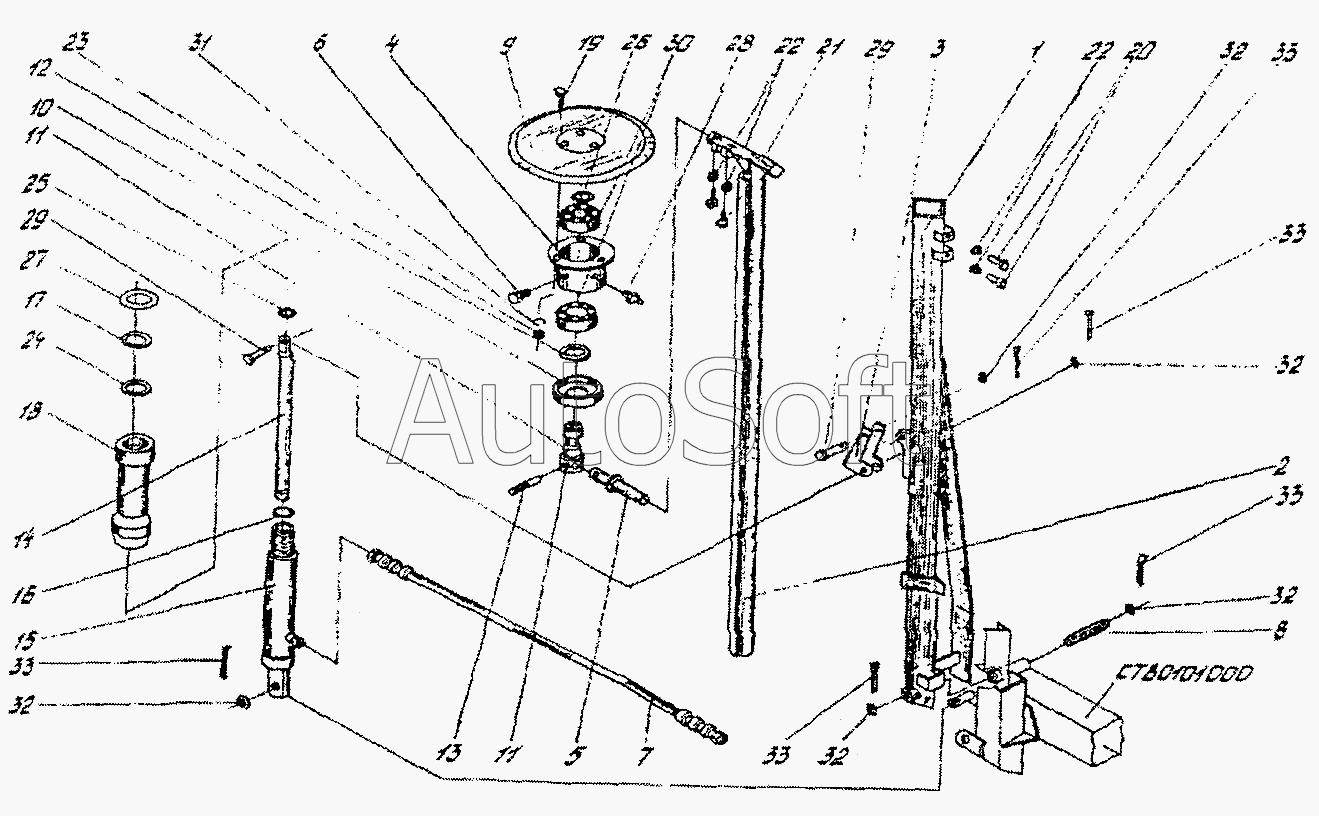

Каталог запасных частей к технике: Гомсельмаш СТВ-12 (2005). Маркер (СТВ0107000)
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
28
29
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Н.20.10.000-07 | Н***7 | Гидроцилиндр | |
| СТВ0107000 | С***0 | Маркер | |
| СТВ0107080 | С***0 | Диск | |
| СТВ0107110 | С***0 | Опора | |
| 1 | С***0 | Планка | |
| 2 | С***0 | Планка | |
| 3 | С***0 | Серьга | |
| 4 | С***0 | Корпус | |
| 5 | С***0 | Планка | |
| 6 | К***0 | Клапан предохранительный | |
| 7 | Н***0 | Рукав высокого давления | |
| 8 | С***2 | Ось | |
| 9 | С***7 | Диск | |
| 10 | С***8 | Колпак | |
| 11 | С***5 | Ось | |
| 12 | К***4 | Корпус | |
| 13 | У***9 | Штырь | |
| 14 | Н***0 | Цилиндр | |
| 15 | Н***0 | Плунжер | |
| 16 | Н***6 | Кольцо | |
| 17 | Н***7 | Кольцо защитное | |
| 18 | Н***8 | Головка цилиндра | |
| 19 | [***] | Болт М8-6gх20-7796 | |
| 20 | [***] | Болт М12-6gх45-7796 | |
| 21 | [***] | Винт ВМ12-6gх30-1485 | |
| 22 | [***] | Гайка М12-6g-2526 | |
| 23 | [***] | Гайка М8-6g-5915 | |
| 24 | [***] | Кольцо 040-048-46-1-2-9833 | |
| 25 | [***] | Кольцо 055-060-33-2-2-9833 | |
| 26 | [***] | Кольцо В20-13942 | |
| 27 | [***] | Манжета грязесъемная 2-40-4 | |
| 28 | [***] | Масленка 1.1-19853 | |
| 29 | [***] | Ось 6-20В12х50-9650 | |
| 30 | [***] | Подшипник 180204-8882 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
