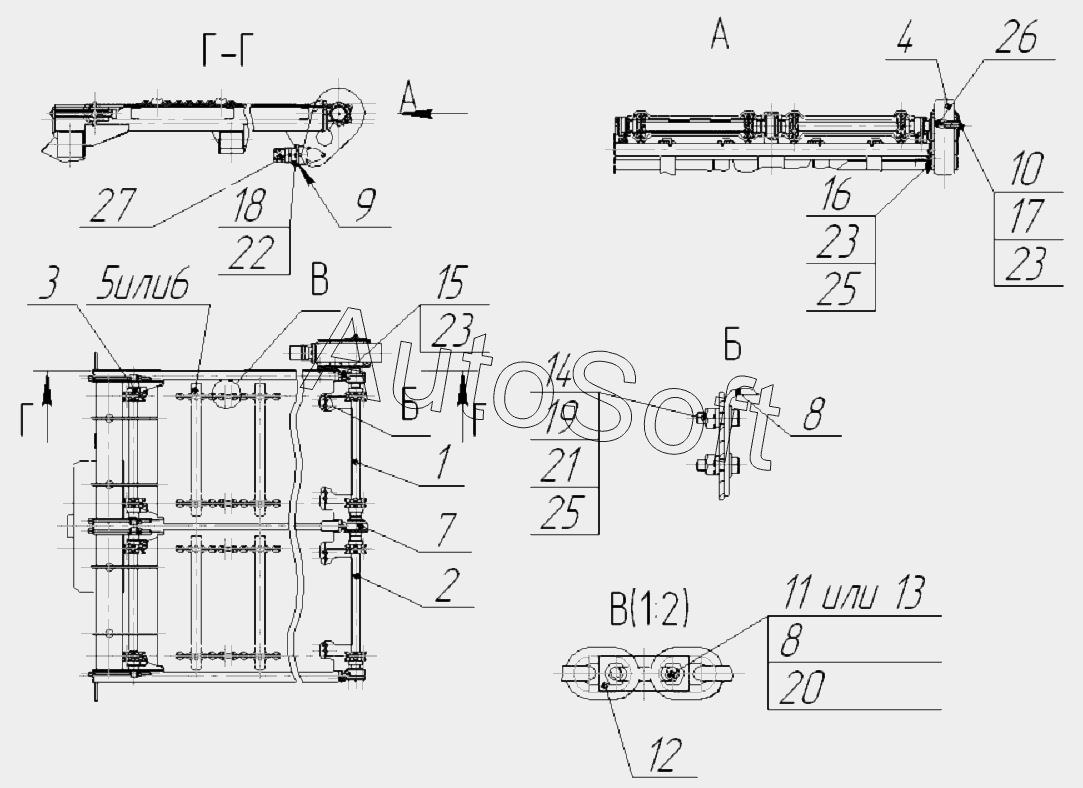

Каталог запасных частей к технике: Бобруйскагромаш (ОАО «УКХ «Бобруйскагромаш») МТУ-20, МТУ-24 (2012). Механизм разгрузки (МТУ-24.19.00.000)
15
27
26
25
25
23
23
23
22
21
20
19
18
17
16
1
14
13
12
11
10
9
8
8
7
6
5
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***0 | Вал ведущий | |
| 2 | М***0 | Вал ведущий | |
| 3 | М***0 | Вал ведомый | |
| 5 | П***1 | Цепи с планками | |
| 6 | П***0 | Цепи с планками | |
| 7 | П***1 | Опора | |
| 8 | М***3 | Чистик | |
| 9 | М***5 | Прокладка | |
| 10 | М***2 | Шайба | |
| 11 | К***1 | Скоба соединительная | |
| 12 | П***1 | Планка соединительная | |
| 13 | П***3 | Скоба соединительная | |
| 14 | Б***9 | Болт М10-6gx30.56.019 | |
| 15 | Б***9 | Болт М16-6gx35.56.019 | |
| 16 | Б***9 | Болт М16-6gx45.56.019 | |
| 17 | Б***9 | Болт М16-6gx60.56.019 | |
| 18 | Б***9 | Болт М12-6gx55.56.019 | |
| 19 | Г***9 | Гайка М10-6H.6.019 | |
| 20 | Г***9 | Гайка М12-6H.6.019 | |
| 21 | Ш***9 | Шайба 10.65Г.019 | |
| 22 | Ш***9 | Шайба 12.65Г.019 | |
| 23 | Ш***9 | Шайба 16.65Г.019 | |
| 24 | Ш***6 | ШайбаА 16.01.08кп.016 | |
| 25 | Ш***9 | Шайбы A.10.01.08кп.019 | |
| 26 | Ш***0 | Шпонка 2-16х10х90 | |
| 27 | М***0 | Мотор гидравлический планетарный МГП-80 |
