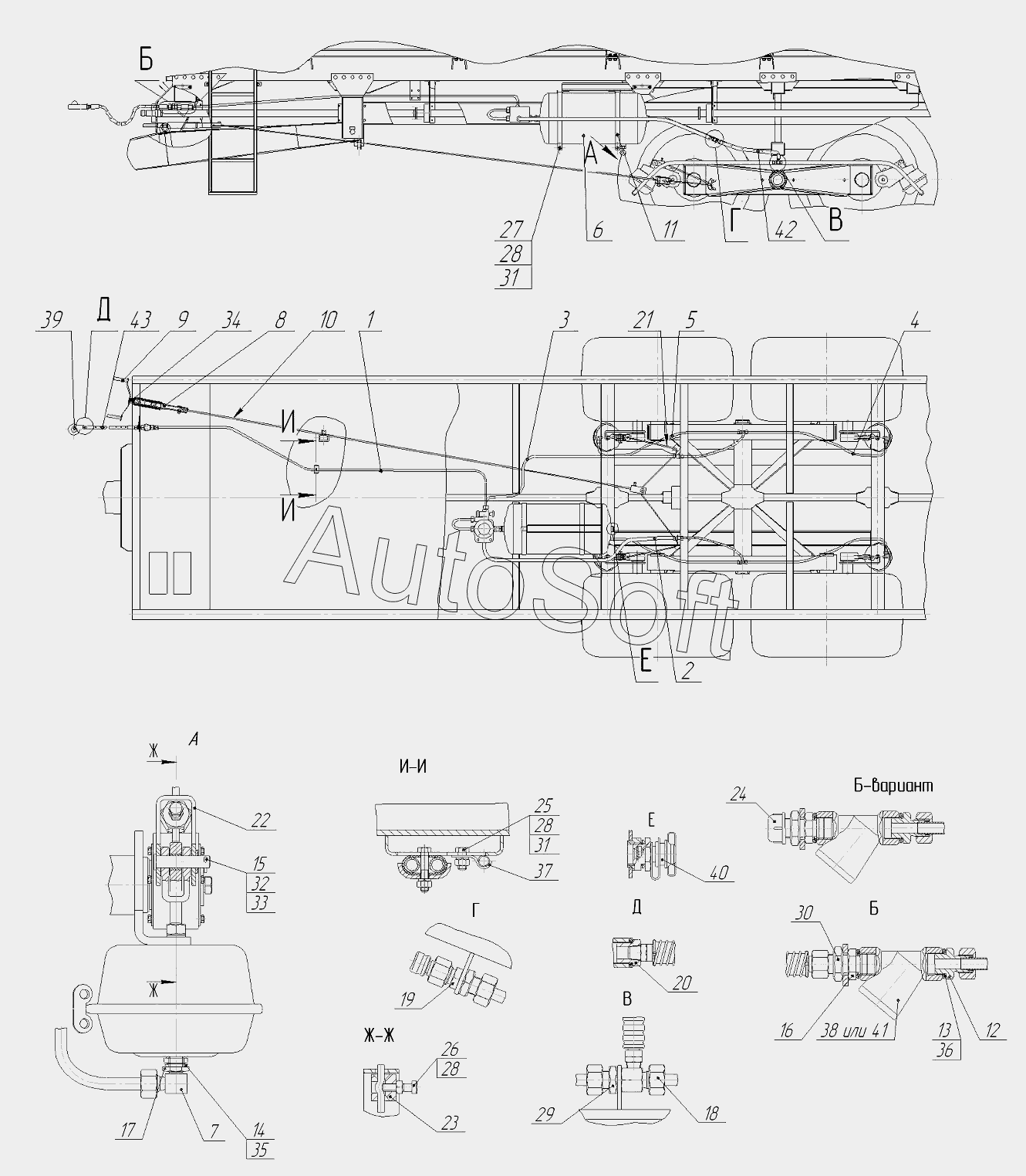

Каталог запасных частей к технике: Бобруйскагромаш (ОАО «УКХ «Бобруйскагромаш») МТУ-20, МТУ-24 (2012). Система тормозная (МТУ-20.18.00.000)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
28
29
30
31
31
32
33
34
35
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***0 | Трубопровод | |
| 2 | М***0 | Трубопровод | |
| 3 | М***0 | Трубопровод | |
| 4 | М***0 | Трубопровод | |
| 5 | М***1 | Трубопровод | |
| 6 | М***1 | Модуль | |
| 7 | П***0 | Угольник ввертный | |
| 8 | П***0 | Гайка с винтом | |
| 9 | П***0 | Рукоятка ручного тормоза | |
| 10 | М***1 | Трос | |
| 11 | 0***1 | Стремянка | |
| 12 | 0***3 | Штуцер | |
| 13 | 0***9 | Шайба | |
| 14 | 0***1 | Шайба | |
| 15 | М***3 | Ось | |
| 16 | М***3 | Штуцер | |
| 17 | П***2 | Гайка | |
| 18 | П***3 | Тройник | |
| 19 | П***7 | Штуцер проходной | |
| 20 | П***8 | Переходник | |
| 21 | П***2 | Трос | |
| 22 | П***5 | Кронштейн | |
| 23 | П***8 | Фиксатор | |
| 24 | Р***1 | Заглушка | |
| 25 | Б***9 | Болт М8-6gx20.56.019 | |
| 26 | Б***9 | Болт М8-6gx30.56.019 | |
| 27 | Б***9 | Болт М8-6gx50.56.019 | |
| 28 | Г***9 | Гайка М8-6H.6.019 | |
| 29 | Г***9 | Гайка М18x1,5-6H.04.019 | |
| 30 | Г***9 | Гайка М20x1,5-6H.04.019 | |
| 31 | Ш***9 | Шайба 8.65Г.019 | |
| 32 | Ш***9 | Шайба А.12.02.Ст3.019 | |
| 33 | Ш***9 | Шплинт 3,2х22.019 | |
| 34 | Ш***5 | Штифт 16m6x45 | |
| 35 | К***2 | Кольцо 013-016-19-2-2 | |
| 36 | К***2 | Кольцо 020-025-30-2-2 | |
| 37 | С***2 | Скоба I-12 | |
| 38 | 1***0 | Фильтр магистральный | |
| 39 | 1***0 | Головка соединительная | |
| 40 | 1***0 | Клапан контрольного вывода | |
| 41 | 1***4 | Фильтр магистральный | |
| 42 | 1***1 | Шланг | |
| 43 | 1***1 | Шланг |
