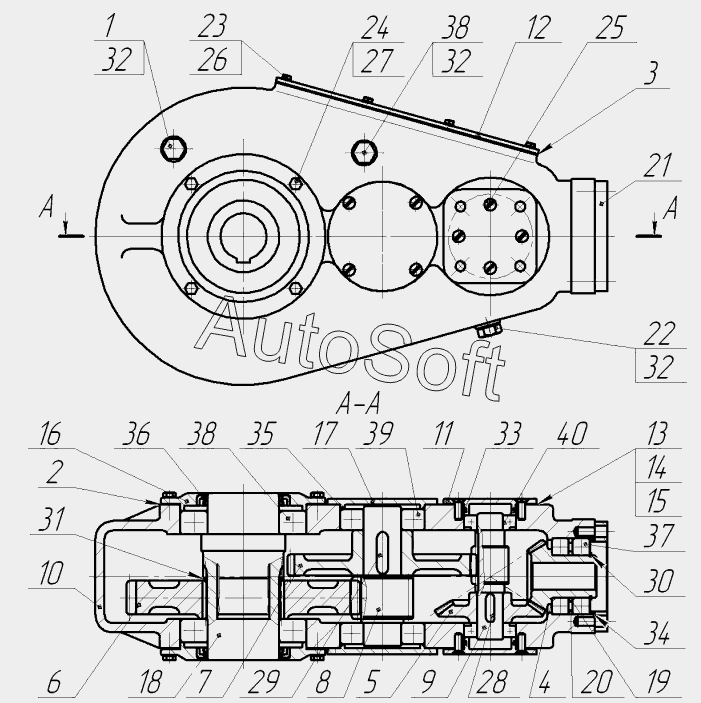

Каталог запасных частей к технике: Бобруйскагромаш (ОАО «УКХ «Бобруйскагромаш») МТУ-15, МТУ-18 (2012). Редуктор (МТУ-13.16.05.000)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
32
33
34
35
36
37
38
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***0 | Сапун | |
| 2 | М***3 | Прокладка | |
| 3 | М***4 | Прокладка | |
| 4 | М***1 | Колесо | |
| 5 | М***2 | Колесо | |
| 6 | М***3 | Колесо зубчатое | |
| 7 | М***4 | Колесо зубчатое | |
| 8 | М***5 | Вал-шестерня | |
| 9 | М***6 | Вал-шестерня | |
| 10 | М***8 | Корпус редуктора | |
| 11 | М***1 | Крышка | |
| 12 | М***2 | Крышка | |
| 13 | М***3 | Прокладка регулировочная | |
| 14 | М***1 | Прокладка регулировочная | |
| 15 | М***2 | Прокладка регулировочная | |
| 16 | М***4 | Крышка | |
| 17 | М***5 | Крышка | |
| 18 | М***1 | Вал | |
| 19 | М***1 | Кольцо | |
| 20 | М***2 | Кольцо | |
| 21 | М***4 | Стакан | |
| 22 | Р***5 | Пробка | |
| 23 | Б***9 | Болт М6-6gx16.56.019 | |
| 24 | Б***9 | Болт М8-6gx22.56.019 | |
| 25 | В***9 | Винт ВМ8-6g 25.56.019 | |
| 26 | Ш***9 | Шайба 6.65Г.019 | |
| 27 | Ш***9 | Шайба 8.65Г.019 | |
| 28 | Ш***5 | Шпонка 2-10х8х25 | |
| 29 | Ш***6 | Шпонка 2-14х9х36 | |
| 30 | К***0 | Кольцо А50 | |
| 31 | К***5 | Кольцо А95 | |
| 32 | К***2 | Кольцо 013-016-19-2-2 | |
| 33 | К***2 | Кольцо 056-062-36-2-2 | |
| 34 | К***2 | Кольцо 085-090-25-2-2 | |
| 35 | К***2 | Кольцо 098-102-25-2-2 | |
| 36 | М***1 | Манжета 1-85х110-1 | |
| 37 | П***0 | Подшипник 210 | |
| 38 | П***7 | Подшипник 217 | |
| 39 | П***9 | Подшипник 309 | |
| 40 | П***А | Подшипник 7206А |
