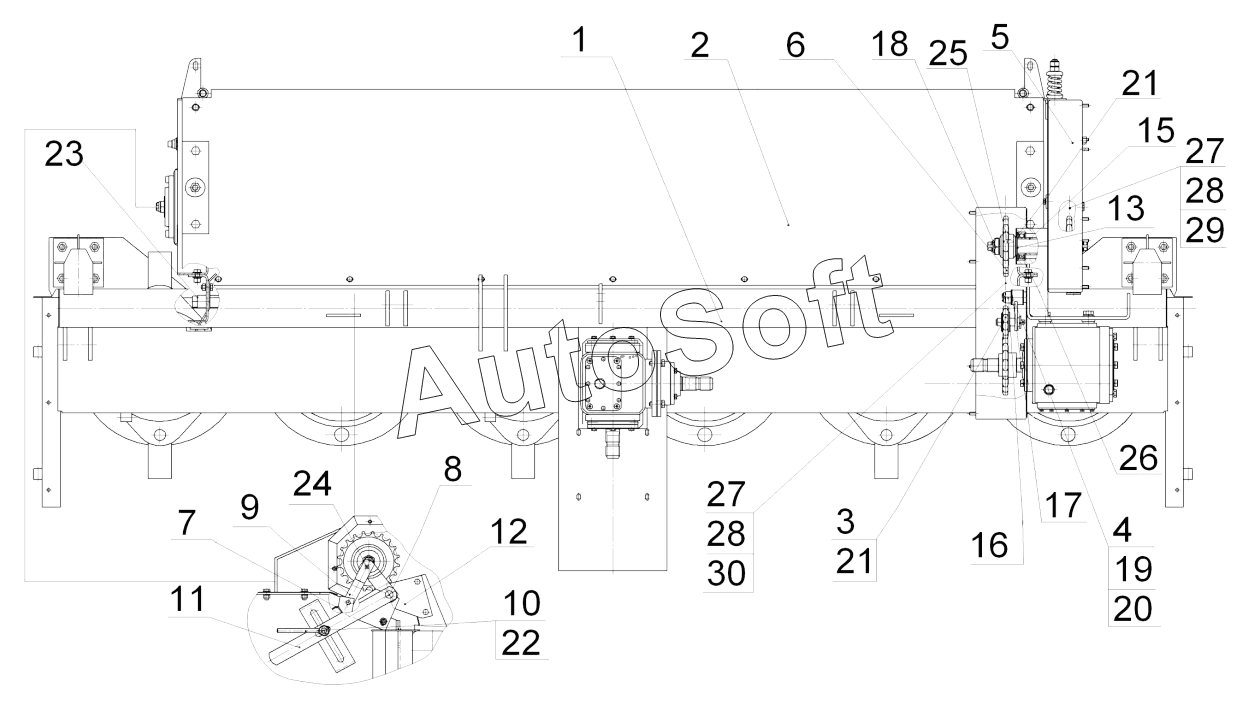

Каталог запасных частей к технике: Бобруйскагромаш (ОАО «УКХ «Бобруйскагромаш») КДП-310 (2013). КДП-310.01.00.000 – Блок режущий
24
16
17
18
19
20
21
21
22
23
15
25
26
27
27
28
28
28
28
29
30
7
1
2
КДП-310.01.06.000
3
4
5
КДП-310.01.09.000
6
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КДП-310.01.00.000 | К***0 | Блок режущий | |
| КДП-310.01.06.000 | К***0 | Активатор | |
| КДП-310.01.09.000 | К***0 | Кожух | |
| 1 | К***0 | Брус с приводом | |
| 2 | К***0 | Аппарат вальцовый | |
| 3 | К***0 | Устройство натяжное | |
| 4 | К***0 | Толкатель | |
| 5 | К***0 | Кожух | |
| 6 | К***0 | Звездочка | |
| 7 | К***0 | Дека | |
| 8 | К***0 | Рычаг | |
| 9 | К***0 | Тяга | |
| 10 | К***0 | Ручка | |
| 11 | К***0 | Ручка | |
| 12 | К***0 | Корпус | |
| 13 | К***4 | Вал | |
| 14 | К***3 | Пробка | |
| 15 | К***2 | Втулка | |
| 16 | Г***6 | Гайка | |
| 17 | Г***6 | Шайба | |
| 18 | К***3 | Гайка | |
| 19 | П***2 | Втулка | |
| 20 | П***3 | Пружина | |
| 21 | П***7 | Шайба специальная | |
| 22 | К***1 | Болт | |
| 23 | К***2 | Винт | |
| 24 | М***6 | Ось | |
| 25 | Г***8 | Шпонка | |
| 26 | Г***5 | Подшипник | |
| 27 | 1***1 | Цепь | |
| 28 | 1***1 | Цепь | |
| 28 | 1***1 | Цепь | |
| 29 | Е***1 | Звено соединительное | |
| 30 | L***1 | Звено соединительное |
