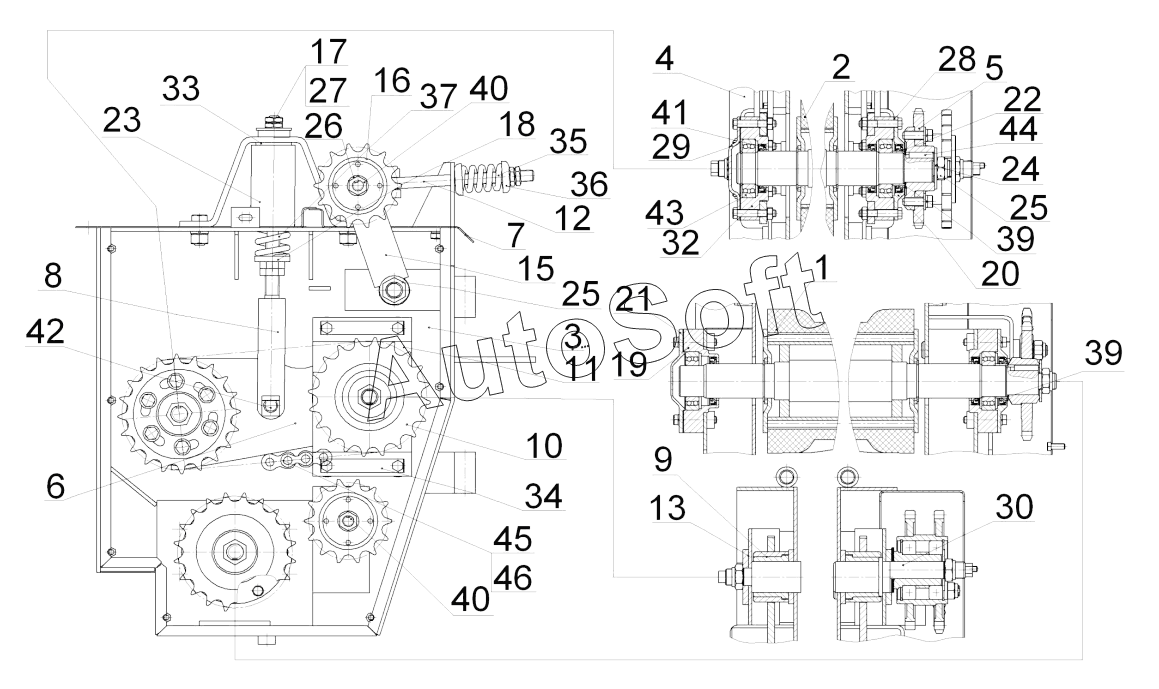

Каталог запасных частей к технике: Бобруйскагромаш (ОАО «УКХ «Бобруйскагромаш») КДП-310 (2013). КДП-310.01.03.000 – Аппарат вальцовый
35
24
25
25
26
27
28
29
30
32
33
34
23
36
37
39
39
40
40
41
42
43
44
45
46
12
1
2
3
4
5
6
7
8
9
10
11
КДП-310.01.03.000
13
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КДП-310.01.03.000 | К***0 | Аппарат вальцовый | |
| 1 | К***0 | Валец плющильный нижний | |
| 2 | К***0 | Валец плющильный верхний | |
| 3 | К***0 | Боковина левая | |
| 4 | К***0 | Боковина правая | |
| 5 | К***0 | Звездочка регулируемая | |
| 6 | К***0 | Рычаг | |
| 7 | К***0 | Крышка | |
| 8 | К***0 | Тяга | |
| 9 | К***1 | Рычаг | |
| 10 | К***0 | Блок звездочек | |
| 11 | К***0 | Блок | |
| 12 | К***0 | Толкатель | |
| 13 | К***0 | Кронштейн с осью | |
| 14 | К***0 | Звездочка | |
| 15 | К***1 | Рычаг | |
| 16 | Н***А | Звездочка 11x25, 4x20x14 | |
| 17 | К***1 | Втулка | |
| 18 | К***3 | Втулка | |
| 19 | К***4 | Корпус | |
| 20 | К***7 | Крышка | |
| 21 | К***1 | Крышка | |
| 22 | К***2 | Втулка | |
| 23 | К***3 | Трубка | |
| 24 | Г***1 | Шайба | |
| 25 | Г***6 | Гайка | |
| 26 | Г***6 | Шайба | |
| 27 | К***7 | Шайба | |
| 28 | К***2 | Прокладка | |
| 29 | К***1 | Крышка | |
| 30 | К***2 | Шайба | |
| 31 | К***3 | Кронштейн | |
| 32 | К***2 | Корпус | |
| 33 | К***8 | Втулка | |
| 34 | К***1 | Пластина стопорная | |
| 35 | К***А | Пружина | |
| 36 | П***7 | Тарелка | |
| 37 | П***3 | Пружина | |
| 38 | П***2 | Кольцо | |
| 39 | П***7 | Шайба специальная | |
| 40 | 6***2 | Гайка | |
| 41 | М***3 | Манжета | |
| 42 | О***с | Ось | |
| 43 | П***9 | Подшипник | |
| 44 | Ш***2 | Шпонка | |
| 45 | Ц***1 | Цепь | |
| 46 | З***1 | Звено |
