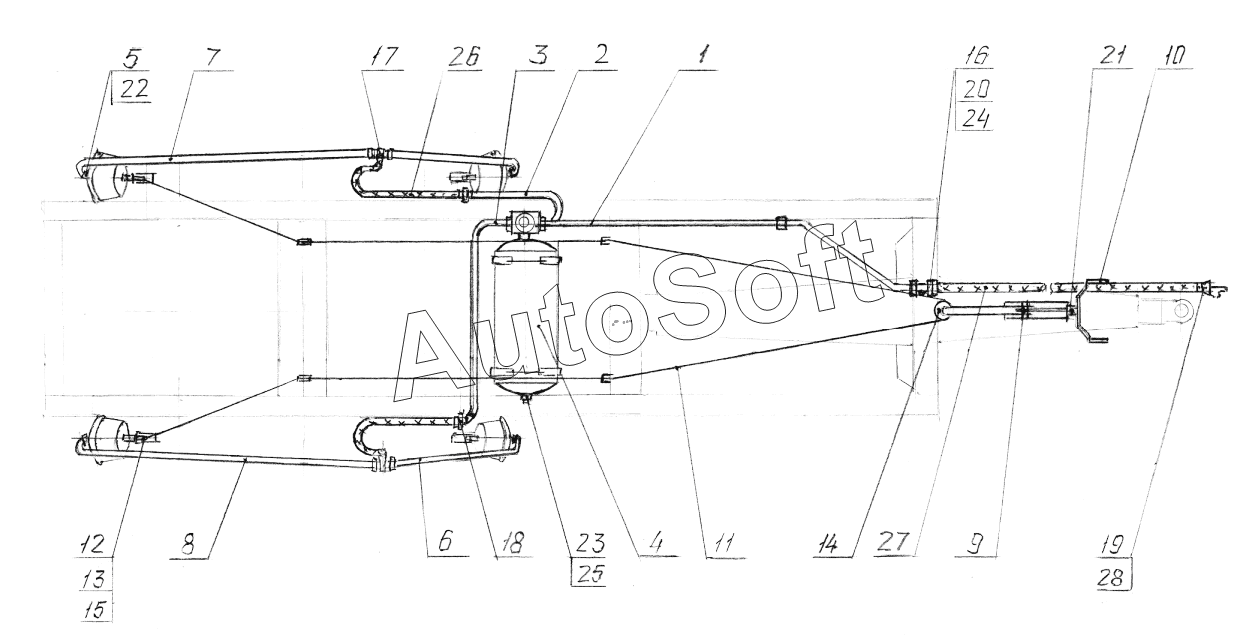

Каталог запасных частей к технике: Бобруйскагромаш (ОАО «УКХ «Бобруйскагромаш») ПСТ-12. Система тормозная (ПСТ-9.01.04.000)
15
28
27
26
25
24
24
23
22
21
20
19
18
17
16
ПСТ-9.01.04.000
14
13
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ПСТ-9.01.04.000 | П***0 | Система тормозная | |
| 1 | П***0 | Трубопровод | |
| 2 | П***0 | Трубопровод | |
| 3 | П***0 | Трубопровод | |
| 4 | М***1 | Модуль | |
| 5 | П***0 | Угольник ввертный | |
| 6 | П***0 | Трубопровод | |
| 7 | П***0 | Трубка задней тормозной камеры | |
| 8 | П***1 | Трубка задней тормозной камеры | |
| 9 | П***0 | Гайка с винтом | |
| 10 | П***0 | Рукоятка ручного тормоза | |
| 11 | П***1 | Трос (канат 6,9-Гл-В-Л-О-Н-1770 ГОСТ 2688-80) | |
| 12 | П***5 | Кронштейн | |
| 13 | П***8 | Фиксатор | |
| 14 | Г***4 | Ролик | |
| 15 | М***3 | Ось | |
| 16 | М***3 | Штуцер | |
| 17 | П***3 | Тройник | |
| 18 | П***7 | Штуцер проходной | |
| 19 | П***8 | Переходник | |
| 20 | 0***3 | Штуцер | |
| 21 | Ш***5 | Штифт | |
| 22 | 0***2 | Кольцо | |
| 23 | 0***2 | Кольцо | |
| 24 | 1***1 | Фильтр магистральный | |
| 24 | 1***0 | Фильтр магистральный | |
| 25 | 1***0 | Клапан контрольного вывода | |
| 26 | 1***0 | Шланг | |
| 27 | 1***0 | Шланг | |
| 28 | 1***0 | Головка соединительная |
